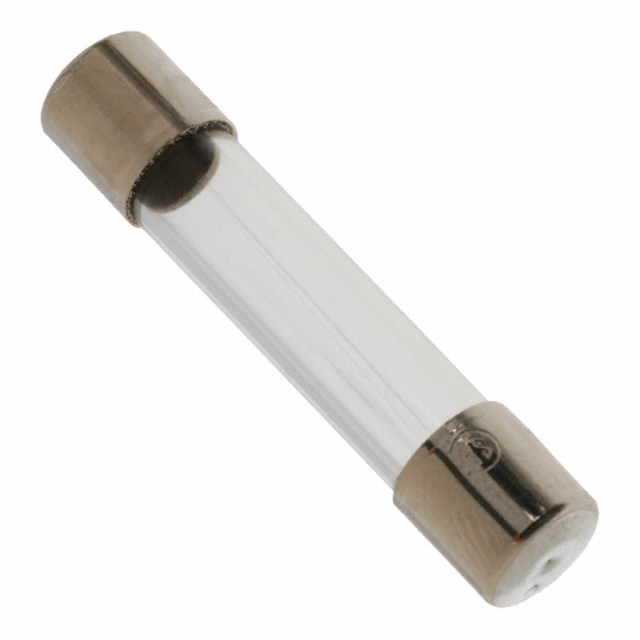

0312006.VXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 118A²S 快速熔断 Cartridge,Glass 6A 底座安装 31.75mm(长度)
供应商型号: 576-0312006.VXP
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 0312006.VXP

0312006.VXP概述

    3AG 快速动作熔断器(312/318 系列)技术手册

    产品简介


    312/318 系列 3AG 快速动作熔断器是适用于多种应用的电子保护装置。这些熔断器主要用于家电或终端设备中的辅助保护,以提供对组件或内部电路的单独保护。它们采用标准和短引线格式,可广泛应用于各种电子产品中,例如家用电器、工业控制系统和通信设备等。

    技术参数


    以下是 312/318 系列熔断器的关键技术参数:
    | 参数 | 描述 |

    | 额定电流范围 | 10mA 至 35A |
    | 最大电压等级 | 250V(某些型号高达 32V) |
    | 断开容量 | 10KA@125Vac |
    | 冷态电阻 | 0.00003Ω 至 7531Ω |
    | 融化时间 (I²t) | 0.000001774 至 0.007531 A²s |
    | 尺寸 | 标准长度:32.72mm (1.288") / 短引线选项:12.70mm (0.50") |

    产品特点和优势


    1. 快速响应:能够在短时间内迅速切断电路,有效保护下游元件。
    2. 高可靠性:通过 UL 和其他认证机构的批准,保证其稳定性和耐用性。
    3. 成本效益:性价比高,适用于广泛的工业和消费级应用。
    4. 兼容性好:可以适应不同的安装要求,包括标准长度和短引线选项。

    应用案例和使用建议


    - 家电控制板:用于保护控制板上的敏感电子元件免受过流损害。
    - 工业控制系统:在大型机器中作为过载保护。
    - 通信设备:保护电路不受瞬时过载的影响。
    使用建议:
    - 选择合适的熔断器尺寸和额定电流以匹配具体的应用需求。
    - 注意熔断器的熔断特性曲线,确保在正常工作条件下不会误触发。

    兼容性和支持


    - 本产品为铅制兼容,但符合 RoHS 规范且大多数型号都提供了无铅选项。
    - 厂商提供详尽的技术支持和售后服务,可通过 Littelfuse 官方网站获取更多资料和支持。

    常见问题与解决方案


    1. 误动作问题:确保正确选择额定电流,避免因额定电流过低而导致误动作。
    2. 更换方法:使用专用工具进行安全更换,注意不要损伤周围元件。
    3. 接线错误:检查所有接线是否正确连接,确保电路图与实际安装一致。

    总结和推荐


    312/318 系列 3AG 快速动作熔断器以其快速响应和高可靠性,在各类应用中表现优异。对于需要可靠过流保护的场合,强烈推荐使用这一系列熔断器。此外,其广泛的应用范围和优秀的兼容性使其成为市场上同类产品中的佼佼者。建议用户根据具体应用场景选择合适的型号,并遵循正确的安装和维护指南。

0312006.VXP参数

参数
保险丝类型 Cartridge,Glass
熔断 I²t 118A²S
额定电流 6A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
长*宽*高 31.75mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0312006.VXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0312006.VXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0312006.VXP 0312006.VXP数据手册

0312006.VXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2305 ¥ 10.3977
5+ $ 1.0373 ¥ 8.7652
10+ $ 0.9557 ¥ 8.0752
50+ $ 0.7579 ¥ 6.4043
100+ $ 0.6996 ¥ 5.9116
250+ $ 0.6178 ¥ 5.2201
500+ $ 0.5692 ¥ 4.8094
1000+ $ 0.5249 ¥ 4.4352
2500+ $ 0.459 ¥ 3.8786
库存: 59
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.39
