首页  >  产品百科  >  38212500410

38212500410

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 250V 29.69A²S 100A 慢速熔断 Board Mount (Cartridge Style Excluded) 2.5A 垂直安装,通孔安装 8mm(高度)
供应商型号: WK6209BK-ND
供应商: Digi-Key
标准整包数: 1

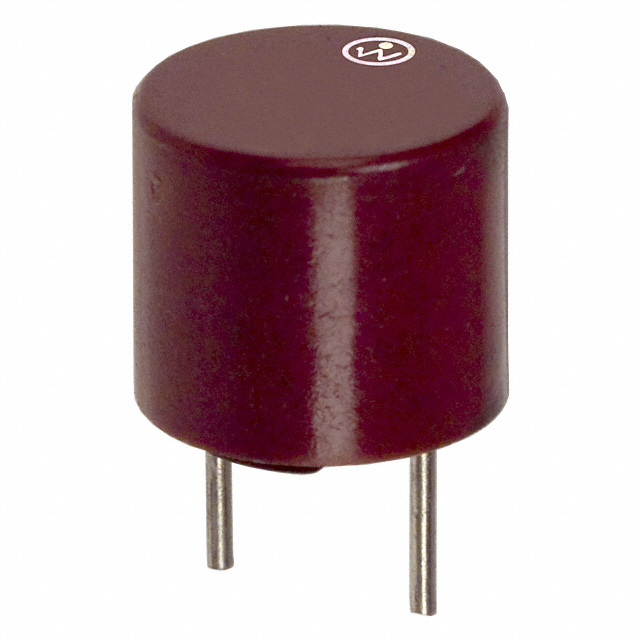

LITTELFUSE 熔断保险丝 38212500410

38212500410概述

    382 Series TR5® Time-Lag Fuses: Comprehensive Guide

    1. 产品简介


    382系列TR5®延时熔断器是Littelfuse公司设计的一款时间延时型保险丝,适用于工业控制器、消费电子产品、电源适配器及电池充电器等多种应用场景。该系列保险丝采用径向引脚设计,具有低电阻、高破断能力的特点,符合IEC 60127-3标准。

    2. 技术参数


    以下是382系列TR5®保险丝的主要技术参数列表:
    - 额定电流范围:1A至10A
    - 电压等级:250V
    - 破断容量:最高可达100A(250VAC)
    - 冷态电阻:最小为0.0042Ω(10.00A型号)
    - 电压降:最大为1000mV(10.00A型号)
    - 熔断积分:最小为365.00A²s(10.00A型号)
    - 操作温度:-40°C 至 +85°C
    - 认证:符合PS、E和CQC等认证要求

    3. 产品特点和优势


    382系列TR5®延时熔断器具有以下显著特点和优势:
    - 快速响应:在超过额定电流的情况下,能够迅速响应并切断电路,提供及时保护。
    - 高破断容量:高达100A的破断能力,能够在故障情况下有效切断电流。
    - 抗振动:24个周期的振动测试表明,保险丝在恶劣环境中仍能保持稳定运行。
    - 环境友好:无卤素、无铅且符合RoHS标准,减少对环境的影响。
    - 低电阻:确保最小的功率损耗,提高系统的整体效率。
    - 多种包装选择:可根据具体需求选择不同数量和包装方式。

    4. 应用案例和使用建议


    该系列保险丝适用于各类需要保护电子设备的场合。例如,在电源适配器中,这些保险丝可以防止因过载或短路导致的损坏。使用建议如下:
    - 安装注意事项:在焊接过程中,应注意控制焊接温度和时间,避免因过热导致保险丝受损。
    - 散热管理:在高温环境下使用时,建议进行适当的温度补偿以维持正常工作状态。

    5. 兼容性和支持


    该系列保险丝与各种主流电子设备兼容,并得到多个权威机构的认可。制造商提供了详细的焊接参数和过程参数,以确保正确的安装和使用。如有任何疑问,可联系制造商获取更多技术支持。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:安装后保险丝不导通。
    - 解决方案:检查引脚是否有损坏或焊接不良的情况;确保保险丝正确安装且与电路板接触良好。
    - 问题:保险丝在额定电流下频繁熔断。
    - 解决方案:确认负载没有超出预期范围;检查是否有其他外部因素如电涌导致保险丝频繁动作。

    7. 总结和推荐


    综上所述,382系列TR5®延时熔断器以其高破断容量、低电阻、环境友好等特点,成为各类电子设备保护的理想选择。其卓越的性能和广泛的适用性使其在市场上具有较强的竞争力。强烈推荐在需要可靠保护和长寿命的应用场景中使用这款保险丝。

38212500410参数

参数
额定电流 2.5A
熔断电流 100A
额定电压-AC 250V
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 29.69A²S
长*宽*高 8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

38212500410厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

38212500410数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 38212500410 38212500410数据手册

38212500410封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2075 ¥ 10.2034
5+ $ 1.0051 ¥ 8.4931
10+ $ 0.8705 ¥ 7.3556
50+ $ 0.7219 ¥ 6.0998
100+ $ 0.6414 ¥ 5.3674
250+ $ 0.5765 ¥ 4.8242
500+ $ 0.5316 ¥ 4.4487
1000+ $ 0.49 ¥ 4.1007
5000+ $ 0.4269 ¥ 3.5728
库存: 273
起订量: 1 增量: 1
