0242.200HAT1

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 250V 0.0038A²S 快速熔断 Cartridge 200mA 通孔安装 8.4mm(长度)
供应商型号: ZT-0242.200HAT1
供应商: 海外现货
标准整包数: 1

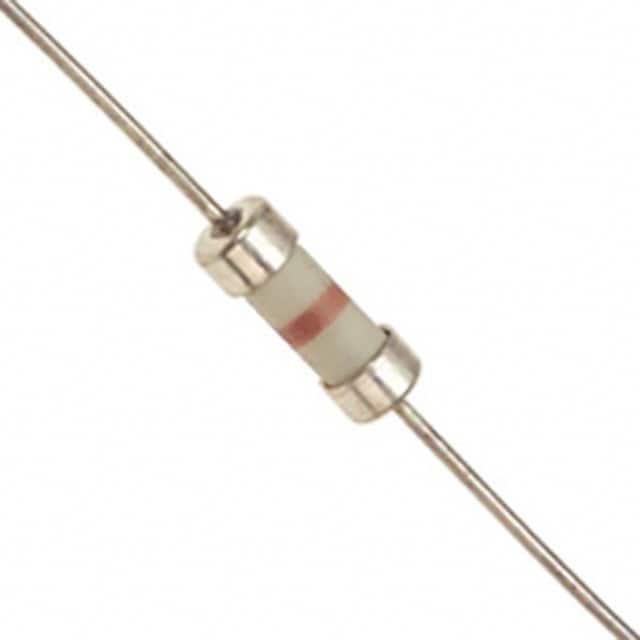

LITTELFUSE 熔断保险丝 0242.200HAT1

0242.200HAT1概述

    242系列屏障保险丝技术手册解析

    产品简介


    242系列屏障保险丝是专为危险地点(Hazardous Locations)设计的高断流能力保险丝,适用于本征安全应用(Intrinsic Safety Applications)。这类保险丝覆盖电流范围从0.040A到0.250A,旨在保护电路免受过电流损害,确保安全运行。

    技术参数


    以下是242系列屏障保险丝的技术规格和电气特性:
    - 断流能力: 4000A @ 250VAC/VDC
    - 冷态电阻(欧姆):
    - 0.040A: 16.48Ω
    - 0.050A: 11.34Ω
    - 0.080A: 8.19Ω
    - 0.100A: 3.60Ω
    - 0.125A: 3.78Ω
    - 0.160A: 3.00Ω
    - 0.200A: 2.68Ω
    - 0.250A: 1.6Ω
    - 熔断特性(A²秒):
    - 100%额定电流: 最少4小时
    - 300%额定电流: 最多10秒
    - 1000%额定电流: 最多0.002秒
    - 额定温度范围: -40°C至125°C

    产品特点和优势


    242系列屏障保险丝具有以下特点和优势:
    - 高断流能力:可承受高达4000A的短路电流,适用于危险环境下的电气设备。
    - 双安装方式:既可用轴向引线,也适合表面贴装(SMT),提供灵活的安装选择。
    - 环保材料:RoHS合规,无卤素,满足环保要求。

    应用案例和使用建议


    242系列屏障保险丝适用于多种应用场景,如本征安全电气设备、电气连接及组件、测试设备以及为危险地点提供本征安全输出的屏障装置。具体使用时,建议遵循如下步骤:
    - 焊接条件:焊料回流需在150°C至200°C之间,时间为60至180秒。
    - 波峰焊接:峰值温度设定在250°C至255°C之间,时间不超过10秒。
    - 环境适应性:工作温度范围宽泛,从-40°C到125°C,满足大部分工业需求。

    兼容性和支持


    242系列屏障保险丝具有良好的兼容性,能够与其他电子元器件无缝对接,特别是在需要本征安全保护的应用中。此外,制造商提供了详尽的技术文档和支持服务,帮助客户进行应用测试和故障排查。

    常见问题与解决方案


    根据手册中的信息,以下是一些常见的问题及其解决方案:
    - 问题1:安装过程中出现焊接不良。
    - 解决方案:检查焊接温度是否在规定的范围内,并确保足够的焊接时间。
    - 问题2:熔断速度异常。
    - 解决方案:重新检测熔断特性曲线,并确保正确匹配额定电流。
    - 问题3:产品外观损伤。
    - 解决方案:检查运输过程中的防护措施,并按照规范进行包装。

    总结和推荐


    综上所述,242系列屏障保险丝是一款具备高性能和广泛适用性的产品。它在过电流保护方面表现出色,适用于危险地点的电气设备。其独特的材料特性和安装方式使其在市场上具有较高的竞争力。总体而言,该产品值得推荐用于各类需要本征安全保护的应用场景。

0242.200HAT1参数

参数
额定电压-AC 250V
额定电压-DC 250V
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t 0.0038A²S
额定电流 200mA
熔断电流 -
长*宽*高 8.4mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

0242.200HAT1厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0242.200HAT1数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0242.200HAT1 0242.200HAT1数据手册

0242.200HAT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
