KLKD020.HXRE

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 600V 快速熔断 Cartridge 2.5A 通孔安装 38.1mm(长度)
供应商型号: ZT-KLKD020.HXRE
供应商: 海外现货
标准整包数: 1

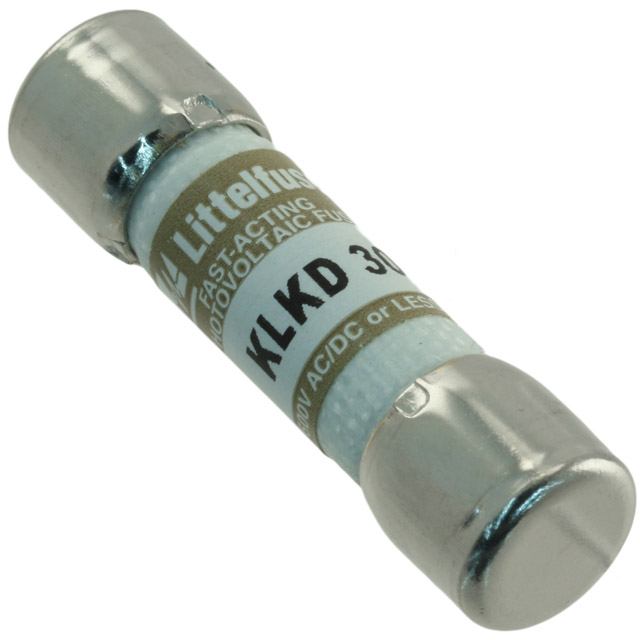

LITTELFUSE 熔断保险丝 KLKD020.HXRE

KLKD020.HXRE概述

    KLKD系列10x38保险丝技术手册

    产品简介


    KLKD系列10x38保险丝是Littelfuse公司推出的一款快速动作型保险丝,具有高直流电压等级的特点。这些保险丝属于“小尺寸”类别(尺寸为10 x 38毫米),主要用于太阳能汇流箱以及直流故障电流可达50,000安培的电路中。此外,KLKD系列的保险丝提供标准安装和PCB板式安装两种配置方式,以适应不同的应用需求。

    技术参数


    - 电压等级: 600Vac/Vdc
    - 电流等级: 从1/10安培到30安培,包含多个中间值
    - 断路能力:
    - 交流: 100kA(Littelfuse自认证)
    - 直流: 1/10-30安培时, 10kA (UL 248-19)
    - 1/10-30安培时, 50kA (UL 248-14)
    - 材料: 体为三聚氰胺, 盖为铜合金
    - 操作温度: 见重定曲线
    - 认证: UL 248-19, IEC 60269-6 (2-25安培), VDE认证, UL 248-14, CSA认证 (仅限熔断器)
    - 环保: 符合RoHS标准
    - 产地: 墨西哥

    产品特点和优势


    - 符合光伏标准: 专门设计符合UL和IEC光伏保险丝标准。
    - 广泛的电流范围: 提供从1/10安培到30安培的多种电流额定值,满足不同需求。
    - 高断路能力: 在特定电流下可承受高达50kA的直流故障电流。
    - 安装灵活性: 提供标准熔丝和PCB安装选项。
    - 安全合规: 1-5安培符合UL1741 GFDI要求。

    应用案例和使用建议


    - 应用场景:
    - 太阳能汇流箱
    - 逆变器
    - 电源供应
    - 桌面计量仪表
    - 使用建议:
    - 确保安装环境的温度和湿度条件满足保险丝的使用要求,避免高温和高湿环境导致失效。
    - 在选择合适的保险丝时,根据具体的应用需求选择合适的电流等级,确保在发生短路时能够迅速切断电流,保护设备免受损害。

    兼容性和支持


    - 兼容性: KLKD系列保险丝支持标准熔丝座和PCB安装,适用于各种设备和系统。
    - 支持服务: Littelfuse提供了广泛的文档和CAD图纸下载资源,方便用户获取详细的技术资料。同时,还提供了一系列推荐的保险丝座,如LFPSM和LPSM Dead-Front系列,以及L60030M Open-Face系列。

    常见问题与解决方案


    - 问题: 安装过程中发现保险丝接触不良。
    - 解决办法: 确保安装前保险丝引脚清洁无污,且安装时确保安装到位,紧固螺钉至适当力矩。
    - 问题: 在高温环境下保险丝寿命缩短。
    - 解决办法: 使用重定曲线确认工作环境温度,并选择合适的保险丝型号以适应高温工作条件。

    总结和推荐


    KLKD系列10x38保险丝凭借其快速响应、高电流等级、广泛的应用范围以及卓越的安全性能,在光伏和电力系统应用中表现出色。通过提供丰富的电流选项和灵活的安装方式,该系列产品展示了其在多样化应用场景中的竞争力。对于需要高性能、可靠性的应用,KLKD系列是一个值得考虑的选择。
    总之,KLKD系列保险丝凭借其高断路能力和多样的安装选项,在太阳能系统和其他需要高性能保险丝的应用中显示出强大的竞争力。因此,我强烈推荐此产品给那些寻求高质量、可靠的保险丝解决方案的专业人士和企业。

KLKD020.HXRE参数

参数
额定电流 2.5A
熔断电流 -
额定电压-AC 600V
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t -
长*宽*高 38.1mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

KLKD020.HXRE厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

KLKD020.HXRE数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE KLKD020.HXRE KLKD020.HXRE数据手册

KLKD020.HXRE封装设计

查看详情并下载
Symbol
Footprint
3D Model
