0219004.MXABP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: Littelfuse 玻璃保险管, 219XA系列, 4A, 250V 交流, 5 x 20mm, 熔断速度T
供应商型号: 9922512
供应商: 海外现货
标准整包数: 10

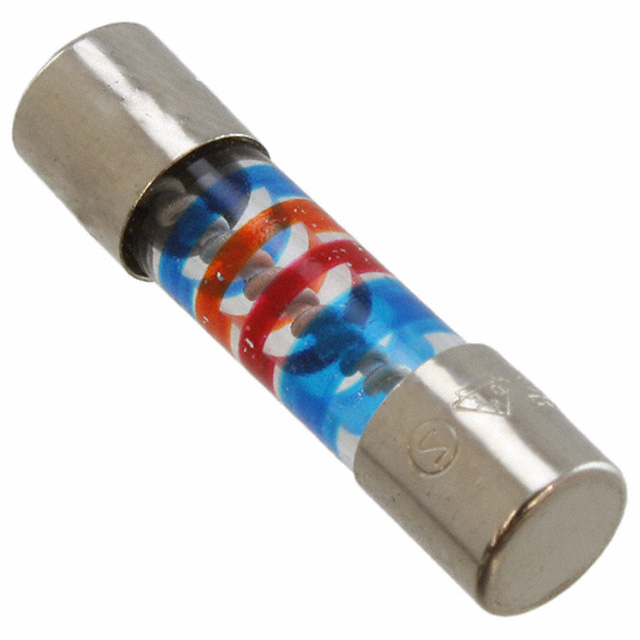

LITTELFUSE 熔断保险丝 0219004.MXABP

0219004.MXABP概述

    Littelfuse 219XA Series 5×20 mm Time-Lag Fuses

    产品简介


    Littelfuse 219XA系列为全球适用的5×20毫米时间延迟玻璃管式保险丝,符合IEC标准设计。适用于电器或使用设备中作为辅助保护,为组件或内部电路提供单独保护。该系列产品具有熔断速度快、响应灵敏等特点,是确保电路安全稳定运行的理想选择。

    技术参数


    以下是Littelfuse 219XA系列的主要技术规格:
    - 额定电流(A): 0.04A - 6.3A
    - 额定电压(V): 250V
    - 中断容量:
    - 150A @ 250VAC (0.04A - 0.1A)
    - 100A @ 350VAC (4A - 6.3A)
    - 熔断电流特性:
    - 150% 开启时间:0.04A - 0.1A 至少1小时,0.125A - 6.3A 至少1小时
    - 210% 开启时间:0.04A - 0.1A 最多2分钟,0.125A - 6.3A 最多2分钟
    - 275% 开启时间:0.04A - 0.1A 最小0.2秒,最大10秒,0.125A - 6.3A 最小0.6秒,最大10秒
    - 400% 开启时间:0.04A - 0.1A 最小0.04秒,最大3秒,0.125A - 6.3A 最小0.15秒,最大3秒
    - 1000% 开启时间:0.04A - 0.1A 最小0.01秒,最大0.3秒,0.125A - 6.3A 最小0.02秒,最大0.3秒
    - 冷态电阻(Ω): 0.01640 - 544
    - 最大压降(mV): 4000
    - 最大功率损耗(W): 1.6
    - 工作温度范围: -55°C至+125°C

    产品特点和优势


    Littelfuse 219XA系列具备以下显著优势:
    - 国际标准认证:满足IEC 60127-2, Sheet 6标准,适用于全球。
    - 时间延迟特性:在特定条件下提供稳定的电流保护,避免瞬时过载导致误动作。
    - 多种形式可选:提供轴向引线型和片状封装两种形式,以满足不同应用需求。
    - 环保合规:产品符合RoHS标准,无铅设计。

    应用案例和使用建议


    该系列产品广泛应用于各类电器设备及系统中,如家用电器、工业控制装置等。具体使用场景如下:
    - 家庭电器:用于微波炉、洗衣机等家电设备的电路保护。
    - 工业控制:适用于工业自动化控制系统中的关键部件保护。
    - 通信设备:适用于电信基础设施中的电源保护。
    建议根据实际应用场景选择合适的电流等级,进行详细的应用测试。此外,在安装过程中需要注意焊接参数,建议采用波峰焊或手工焊接方式,并遵循相应的温度和时间限制。

    兼容性和支持


    Littelfuse 219XA系列与多种型号的插件和模块兼容,如345系列保险丝座和520系列保险丝座。厂商提供完善的客户支持服务,包括技术支持、售后咨询及定制化解决方案。详情请参考技术手册中的推荐配件部分。

    常见问题与解决方案


    - Q: 在何种情况下需要选择更高的电流等级?
    - A: 当应用场合存在较大的电流波动或负载峰值时,应选择更高电流等级的保险丝以确保电路稳定运行。

    - Q: 如何判断保险丝是否已熔断?
    - A: 检查保险丝两端是否有导通,若无导通则表明保险丝已熔断,需更换新的保险丝。

    总结和推荐


    综上所述,Littelfuse 219XA系列凭借其国际认证标准、高效的时间延迟特性以及环保合规的优势,在多个应用领域展现出强大的竞争力。鉴于其卓越的技术参数和广泛的应用范围,强烈推荐该系列产品用于各类高要求的电路保护场合。

0219004.MXABP参数

参数
熔断 I²t 330A²S
额定电流 4A
熔断电流 150A
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0219004.MXABP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0219004.MXABP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0219004.MXABP 0219004.MXABP数据手册

0219004.MXABP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.6594
50+ ¥ 9.273
100+ ¥ 8.6548
250+ ¥ 8.6548
库存: 34
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 96.59
