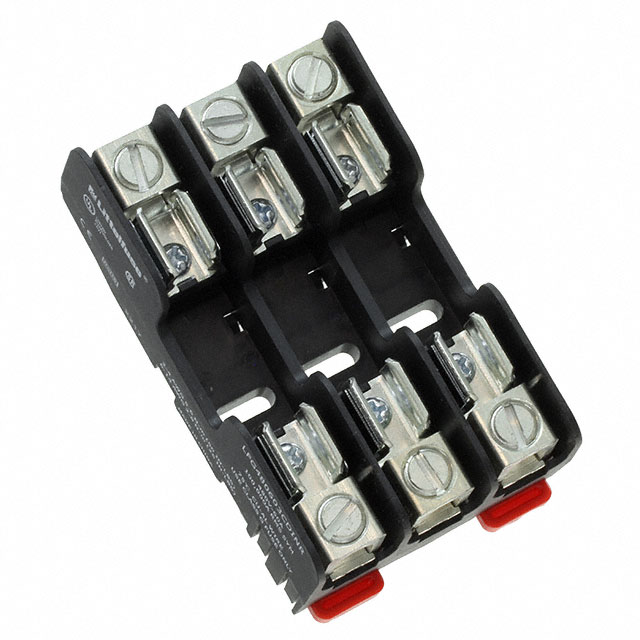

LFG600151SQDINR

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 块 Cartridge 15A DIN导轨安装,螺纹安装
供应商型号: 576-LFG600151SQDINR
供应商: Mouser
标准整包数: 1
LITTELFUSE 保险丝座和保险丝夹 LFG600151SQDINR

LFG600151SQDINR概述

    POWR-GARD® LF Series Class G Fuse Blocks 技术手册解析

    1. 产品简介


    POWR-GARD® LF系列Class G保险丝块是专为工业应用设计的高性能保险丝保护装置。该系列产品主要用于分支电路保护,适用于交流电压高达600V的应用场景。保险丝块通常用于需要高电流承载能力和可靠性的场合,例如工厂自动化、数据中心和商业建筑中的电力分配系统。

    2. 技术参数


    POWR-GARD® LF系列Class G保险丝块的主要技术参数如下:
    | 电流等级(A) | 电压等级(V) | 适用线缆范围(AWG) | 终端信息 |
    ||
    | 15 | 600 | 6-14 | 盒型终端 |
    | 20 | 600 | 6-14 | 盒型终端 |
    | 30 | 480 | 6-14 | 盒型终端 |
    | 60 | 480 | 2-4 | 盒型终端 |
    - 温度等级:150°C(铜质电线)
    - 扭矩要求:
    - 15/20A等级:4.0 N-m (35 in-lbs)
    - 30A等级:2.3 N-m (20 in-lbs)
    - 60A等级:5.6 N-m (50 in-lbs) (铜铝兼容)

    3. 产品特点和优势


    POWR-GARD® LF系列Class G保险丝块具有以下独特功能和优势:
    - 通用安装孔:便于更换和安装。
    - 单手释放机制:适合大多数电流等级,方便快捷。
    - 符合分支电路保护标准:确保安全可靠的电力供应。
    这些特点使其成为工业应用中不可或缺的安全保护组件。

    4. 应用案例和使用建议


    POWR-GARD® LF系列Class G保险丝块广泛应用于工厂自动化系统、数据中心和商业建筑的电力分配系统中。例如,在一个数据中心内,这些保险丝块可以确保关键设备的持续运行,防止过载和短路引起的故障。
    使用建议:
    - 在安装前仔细检查保险丝块的型号和规格,确保与应用需求匹配。
    - 使用合适的扭矩扳手进行紧固,避免过松或过紧导致接触不良或损坏。
    - 定期检查和更换保险丝,确保系统的安全性。

    5. 兼容性和支持


    POWR-GARD® LF系列Class G保险丝块支持多种电线类型(铜/铝),并且与常见的DIN导轨安装系统兼容。制造商提供了一系列的技术资源和支持服务,包括在线文档和客户服务热线,以帮助用户更好地理解和使用这些产品。

    6. 常见问题与解决方案


    - 问题:安装过程中扭矩过大或过小
    - 解决方案:根据产品手册中的扭矩要求使用合适的扭矩扳手进行安装,避免人为错误导致损坏。

    - 问题:保险丝频繁熔断
    - 解决方案:检查电路负载是否超出额定值,或者是否存在其他故障源。如有必要,更换更大额定值的保险丝或进行电路调整。

    7. 总结和推荐


    POWR-GARD® LF系列Class G保险丝块是一款高度可靠的产品,具备通用的安装特性、单手释放机制以及满足多种电流等级的要求。该产品非常适合需要高度安全性和稳定性的工业应用场景。
    推荐:鉴于其优异的性能和广泛的应用范围,我们强烈推荐POWR-GARD® LF系列Class G保险丝块作为工业用电系统中的首选保护装置。

LFG600151SQDINR参数

参数
保险丝座类型
保险丝类型 Cartridge
额定电流 15A
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装

LFG600151SQDINR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

LFG600151SQDINR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE LFG600151SQDINR LFG600151SQDINR数据手册

LFG600151SQDINR封装设计

查看详情并下载
Symbol
Footprint
3D Model
