40015000440

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 216.5A²S 130A 慢速熔断 Board Mount (Cartridge Style Excluded) 5A 通孔安装 8.5mm*4mm*8mm
供应商型号: 576-40015000440
供应商: Mouser
标准整包数: 1

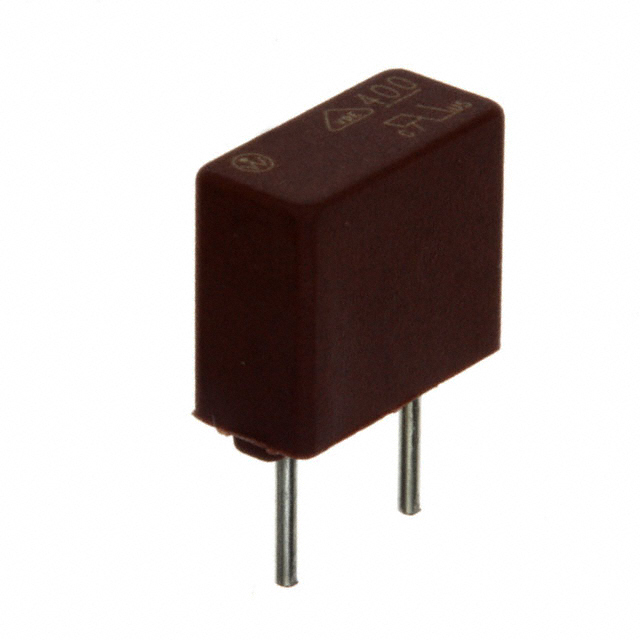

LITTELFUSE 熔断保险丝 40015000440

40015000440概述

    # 400 Series TE5® 时间延时熔断器技术手册

    产品简介


    400系列TE5®时间延时熔断器是一款小型化的过电流保护装置,设计用于电池充电器、消费电子产品、电源供应和工业控制器等多种应用场合。该型号采用卤素自由、无铅且符合RoHS标准的材料制成,提供从0.5A到6.3A的额定电流选择,额定电压为250VAC,具有较高的分断能力(最高达130A)。

    技术参数


    | 额定电流(A) | 额定电压(V) | 分断容量(A) | 冷态电阻(Ω) | 压降(mV) | 功率耗散(mW) | 熔断积分(A²s) |
    ||
    | 0.5 | 250 | 130 | 0.195 | 165 | 297 | 2.170 |
    | 0.8 | 250 | 130 | 0.100 | 116 | 387 | 6.720 |
    | 1.0 | 250 | 130 | 0.081 | 89 | 432 | 10.70 |
    | 1.25 | 250 | 130 | 0.056 | 76 | 411 | 14.44 |
    | 1.6 | 250 | 130 | 0.038 | 76 | 601 | 21.75 |
    | 2.0 | 250 | 130 | 0.029 | 75 | 758 | 46.00 |
    | 2.5 | 250 | 130 | 0.022 | 61 | 683 | 61.94 |
    | 3.15 | 250 | 130 | 0.017 | 55 | 921 | 101.61 |
    | 4.0 | 250 | 130 | 0.012 | 65 | 936 | 133.40 |
    | 5.0 | 250 | 130 | 0.010 | 56 | 948 | 216.50 |
    | 6.3 | 250 | 130 | 0.007 | 48 | 926 | 323.08 |

    产品特点和优势


    1. 环保:该产品采用无卤素、无铅、符合RoHS标准的材料,减少对环境的影响。
    2. 节省空间:体积小巧,适用于PCB设计需要紧凑布局的应用。
    3. 低内部电阻:减少能耗和热量产生,提高效率。
    4. 抗震和防振动:具有高可靠性,适用于恶劣环境条件。
    5. 高分断能力:最大分断能力可达130A,确保电路安全。
    6. 认证广泛:通过多个国际认证机构的测试和认证,如UL、CQC、JET等。

    应用案例和使用建议


    应用场景
    - 电池充电器:能够快速响应过载情况,保护设备免受损坏。
    - 消费电子产品:例如手机、平板电脑等,确保设备在过载情况下快速安全地断开电路。
    - 工业控制器:提供稳定可靠的过流保护,确保系统正常运行。
    使用建议
    - 在使用过程中,需注意环境温度和湿度的变化,根据温度变化重新校准额定电流。
    - 针对不同应用场景,选择适合的熔断器型号和配置。
    - 在焊接操作时,要严格按照推荐的工艺参数进行,避免过度加热造成损坏。

    兼容性和支持


    - 本系列产品已通过多种认证,适用于广泛的设备和系统中。
    - 厂商提供详尽的技术文档和支持,方便用户在安装和使用过程中获取帮助。
    - 建议在使用前进行充分的测试,以确保产品满足特定应用的需求。

    常见问题与解决方案


    1. 问题:产品是否适用于高振动和高冲击环境?
    - 解决方案:本产品具有良好的抗振动和抗冲击能力,能够稳定工作于这些环境中。
    2. 问题:焊接过程需要注意哪些事项?
    - 解决方案:焊接时应按照推荐的工艺参数进行,避免过热或长时间加热,以防止熔断器受损。
    3. 问题:如何处理产品过热情况?
    - 解决方案:如果出现过热现象,应立即断开电源并检查电路连接是否正确,确保没有短路或其他异常情况。

    总结和推荐


    综上所述,400系列TE5®时间延时熔断器以其环保特性、高可靠性、广泛的应用范围和详细的使用说明,成为许多电子产品中不可或缺的保护组件。强烈推荐在需要过电流保护的设备中使用此产品,特别是在消费电子产品、工业控制器等领域。用户应根据具体需求选择合适的型号,并在安装和使用前进行必要的测试,以确保最佳效果。

40015000440参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 216.5A²S
额定电流 5A
熔断电流 130A
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
长*宽*高 8.5mm*4mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

40015000440厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

40015000440数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 40015000440 40015000440数据手册

40015000440封装设计

查看详情并下载
Symbol
Footprint
3D Model
