0203001.URG

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.328A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1A SMD 贴片安装 9.45mm*6.35mm*4.19mm
供应商型号: TS-0203001.URG
供应商: 海外现货
标准整包数: 500
LITTELFUSE 熔断保险丝 0203001.URG

0203001.URG概述

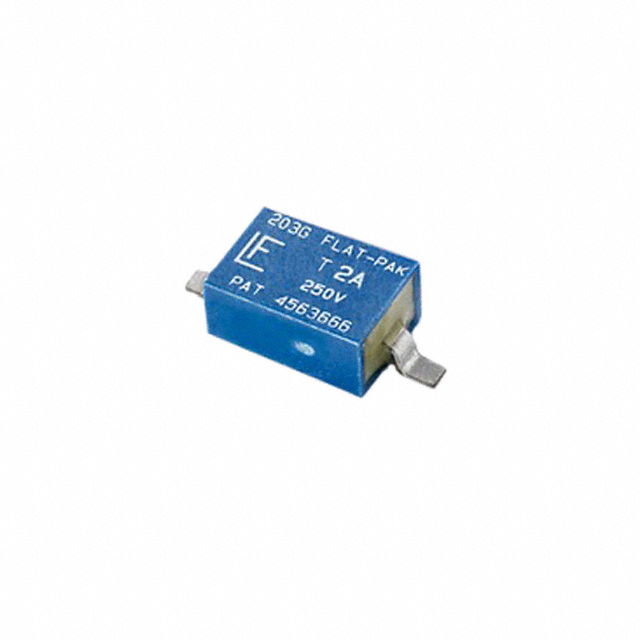

    203系列扁平封装慢熔断式保险丝

    1. 产品简介


    203系列扁平封装慢熔断式保险丝是Littelfuse公司设计的一种高性能电子保护装置,它采用独特的Flat-Pak®设计,提供两种版本:快速动作型(202系列)和慢熔断型(203系列)。这些保险丝均适用于表面贴装和通孔安装。其中慢熔断型特别适合于电路中需要承受瞬间电流冲击但避免频繁断路的应用场合。
    主要功能包括:
    - 快速响应和高过载保护能力
    - 高电压等级(250VAC)
    - 低外形,矩形封装,节省空间
    应用领域:
    - 工业控制
    - 通信设备
    - 医疗器械
    - 消费电子产品

    2. 技术参数


    | 规格 | 参数 |

    | 电压等级 | 250VAC |
    | 断流能力 | 50A@250VAC |
    | 开断时间 |
    100% 额定电流:4小时以上
    200% 额定电流:1秒到30秒之间 |
    | 最大电流范围 | 0.250A 至 5A |
    | 额定冷态电阻 | 0.0126Ω至14.7Ω |
    | 温度范围 | -55℃ 至 125℃ |

    3. 产品特点和优势


    - 卓越的可靠性:能够在极端环境下稳定运行,满足多种工业和商业应用需求。
    - 广泛适用性:提供多种额定电流选择,适用于不同负载要求的设备。
    - 便捷安装:可选表面贴装和通孔安装方式,简化装配流程,降低生产成本。
    - 优异的热稳定性:具备优秀的温度适应性,能在宽泛的工作温度范围内保持性能稳定。

    4. 应用案例和使用建议


    在工业自动化控制系统中,203系列慢熔断式保险丝可以保护线路免受瞬时电流过载损害,确保系统安全运行。例如,在数控机床中使用该保险丝可以有效防止因短路导致的意外停机。
    使用建议:
    - 在选择合适的额定电流时,需考虑实际负载需求,并留有足够的余量以应对突发状况。
    - 考虑到不同工作环境对保险丝性能的影响,建议进行环境适应性测试。

    5. 兼容性和支持


    本系列产品与多种标准表面贴装工艺兼容,如波峰焊接(最高温度260℃,最长3秒)和回流焊接(最高温度215℃,最长30秒)。Littelfuse公司为用户提供详尽的技术文档和支持服务,帮助客户顺利完成产品选型及安装。

    6. 常见问题与解决方案


    - Q: 保险丝频繁触发是什么原因?
    - A: 过大的电流可能是由于负载过大或者短路引起。建议检查电路连接并适当调整负载大小。

    - Q: 保险丝在高温环境下性能下降吗?
    - A: 保险丝具有一定的温度适应范围,超出此范围可能会影响其性能。应根据具体工作环境选择合适型号。

    7. 总结和推荐


    综上所述,Littelfuse 203系列慢熔断式保险丝凭借其出色的性能、广泛的适用性和简便的安装方式,成为众多应用场景下的理想选择。其优良的电气特性和可靠性使其在市场上具有很强的竞争力,非常适合需要高可靠性和良好电气性能的场合使用。强烈推荐给寻求高质量保护方案的设计工程师和技术人员。

0203001.URG参数

参数
熔断 I²t 0.328A²S
额定电流 1A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 9.45mm*6.35mm*4.19mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0203001.URG厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0203001.URG数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0203001.URG 0203001.URG数据手册

0203001.URG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 3.5502 ¥ 30.1767
1000+ $ 3.3462 ¥ 28.4427
1500+ $ 3.192 ¥ 27.132
库存: 0
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 0
