02331.25MXEP

产品分类: 熔断保险丝
厂牌: LITTELFUSE

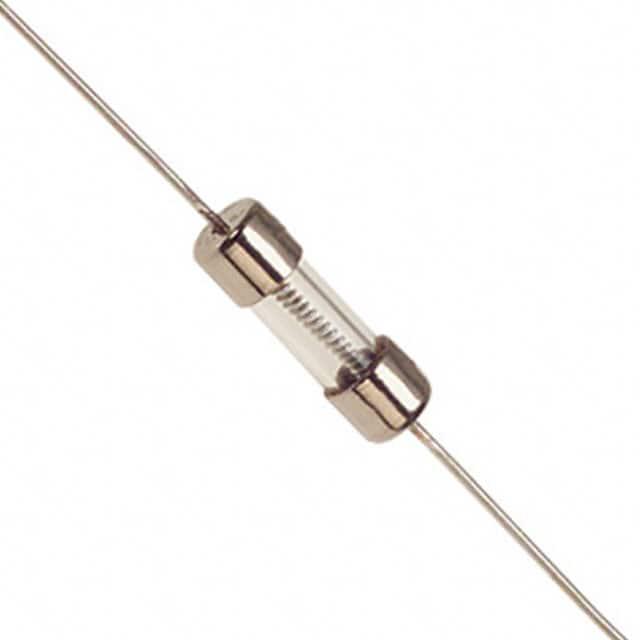

产品描述: 125V 3.39A²S 中速熔断 Cartridge,Glass 1.25A 插件,D5.8XL22.5MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: ZT-02331.25MXEP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 02331.25MXEP

02331.25MXEP概述

    # Littelfuse 233系列5x20mm中速保险丝

    产品简介


    Littelfuse 233系列5x20mm中速保险丝是一种专为UL规范设计的玻璃体保险丝。这款保险丝适用于家电或终端设备作为补充保护,以提供组件或内部电路的个体保护。保险丝具有轴向引脚和保险管两种形式,适用于广泛的电路保护需求。

    技术参数


    - 额定电流范围: 1A - 10A
    - 电压等级: 125V AC
    - 断路能力: 10kA @ 125V AC
    - 熔断时间: 见下表
    - 电阻值: 见下表
    - 保险丝规格代码: 001, 001.6, 002.2, 003.3, 004, 005, 006, 007, 008, 010, 等
    - 温度范围: -55°C 至 +125°C
    - 机械性能:
    - 振动测试: MIL-STD-202, Method 201
    - 湿热测试: MIL-STD-202, Method 103, Test Condition A
    - 盐雾测试: MIL-STD-202, Method 101, Test Condition B
    熔断时间与电阻值对照表
    | 额定电流 (A) | 电阻值 (Ω) | 熔断时间 |
    |
    | 1 - 3.5 | 0.1750 | 4小时最小 |
    | 4 - 7 | 0.0880 | 1小时最小 |
    | 8 - 10 | 0.0684 | 0.4秒最小 |
    使用环境
    保险丝可在-55°C至+125°C的温度范围内正常工作,并通过了一系列严格的机械和环境测试,确保其在恶劣环境下的稳定性和可靠性。

    产品特点和优势


    - 符合标准: 该产品符合UL/CSA/ANCE 248-1和248-14标准。
    - 环保材料: 采用无铅材料制成,符合RoHS规范。
    - 多功能设计: 提供多种安装方式,包括轴向引脚和保险管格式,适应不同的安装需求。
    - 高可靠性: 在恶劣环境下表现出色,如振动、湿热和盐雾测试。

    应用案例和使用建议


    - 应用案例: 本款保险丝广泛应用于家电、通信设备、汽车电子等领域,为内部电路提供必要的过载和短路保护。
    - 使用建议:
    - 在组装过程中,应避免使用红外或对流回流焊接工艺。
    - 确保在规定的额定电流范围内使用,不要超负荷运行。
    - 使用前进行充分的测试,确保产品适合特定的应用场景。

    兼容性和支持


    - 兼容性: 该保险丝可以与多种持针夹、保险盒等配件配合使用,见下表。
    - 支持信息: 提供技术支持和客户服务,具体细节可咨询厂家。
    推荐配件
    | 类型 | 适用型号 | 最大应用电压 | 最大应用电流 |

    | 持针夹 | 345ISF | 250V | 10A |
    | 保险盒 | 520 | 10V | 6.3A |
    | PC板持针夹 | 111 | 10V | 10A |

    常见问题与解决方案


    1. 问题: 无法确定正确的额定电流。
    - 解决办法: 参考技术手册中的电气特性表格,选择符合要求的额定电流。
    2. 问题: 焊接时出现虚焊现象。
    - 解决办法: 确保焊接温度和时间符合推荐参数,并使用适当的助焊剂。

    总结和推荐


    Littelfuse 233系列5x20mm中速保险丝以其高性能、多用途和可靠的设计在市场上具有很强的竞争力。无论是家用电器还是工业设备,该产品都能提供有效的电路保护。我们强烈推荐在需要高可靠性和高稳定性的场合使用此款保险丝。

02331.25MXEP参数

参数
保险丝类型 Cartridge,Glass
熔断 I²t 3.39A²S
额定电流 1.25A
熔断电流 -
额定电压-AC 125V
额定电压-DC -
熔断特性 中速熔断
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.8XL22.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

02331.25MXEP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

02331.25MXEP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 02331.25MXEP 02331.25MXEP数据手册

02331.25MXEP封装设计

查看详情并下载
Symbol
Footprint
3D Model
