0225006.HXUP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 22.1A²S 快速熔断 Cartridge,Glass 6A 底座安装 14.48mm(长度)
供应商型号: 576-0225006.HXUP
供应商: Mouser
标准整包数: 1

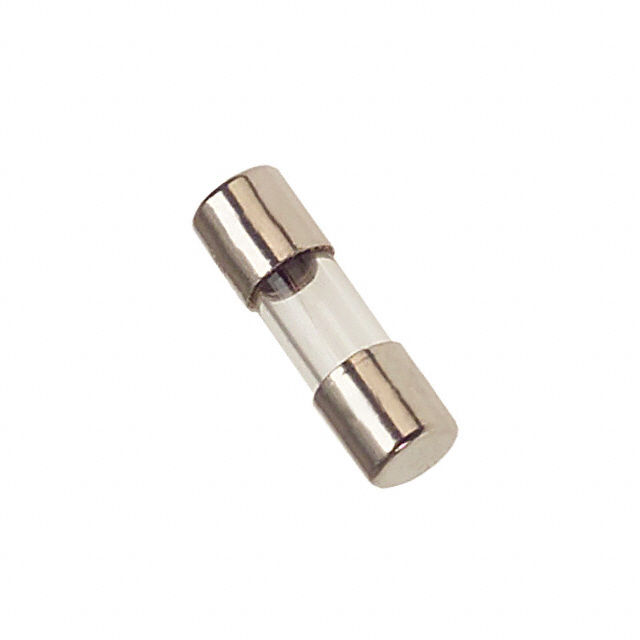

LITTELFUSE 熔断保险丝 0225006.HXUP

0225006.HXUP概述

    2AG Fast-Acting Fuses: Technical Overview and Applications

    1. 产品简介


    2AG 快速熔断器 是一种适用于各种应用的电子元件,提供两种形式:插件式和轴向引线式。这些熔断器在性能上与其对应的 3AG 熔断器相当,但占用的空间仅为后者三分之一。某些型号还配备了套管,从而在特定应用中提供了额外的保护和标识。
    主要功能:
    - 过流保护:在电路发生短路或电流过大时迅速切断电源。
    - 高可靠性:提供可靠的电气和机械性能,适合长期使用。
    - 多样化的额定值:适用于不同电流和电压要求的应用场景。
    应用领域:
    - 家用电器
    - 工业设备
    - 电子控制系统
    - 通信设备

    2. 技术参数


    - 电气特性:
    - 额定电流范围:0.375A 至 10A。
    - 额定电压:250V 或 125V(取决于具体型号)。
    - 开路测试电流:最高 10KA。
    - 中断能力:高达 35A(250V AC)。
    - 最小开路时间:
    - 100% 额定电流:至少 4 小时。
    - 135% 额定电流:最长 1 小时。
    - 200% 额定电流:最短 1 秒。

    - 材料和物理特性:
    - 外壳:玻璃
    - 盖子:镀镍黄铜
    - 引脚:镀锡铜
    - 终端强度:符合 MIL-STD-202 标准
    - 可焊性:符合 MIL-STD-202 标准
    - 工作温度:-55°C 到 125°C
    - 温度冲击:5 周期 -65°C 到 +125°C
    - 振动:符合 MIL-STD-202 标准
    - 湿度:高湿度(95%RH)和高温(40°C)下连续运行 240 小时
    - 盐雾测试:符合 MIL-STD-202 标准

    - 包装和配件:
    - 包装选项:散装或带卷轴
    - 配件:多种型号的安装夹、块状组件和焊接配件,适用的最大电压为 400V,最大电流为 10A

    3. 产品特点和优势


    - 紧凑设计:体积小,占用空间少,特别适合空间受限的应用场合。
    - 多功能性:既可作为插件式也可作为轴向引线式使用,满足不同的安装需求。
    - 耐久性高:采用高强度材料,确保长时间可靠运行。
    - 认证齐全:通过多个安全认证标准,确保产品质量和安全性。

    4. 应用案例和使用建议


    - 应用案例:用于家用电器如微波炉、洗衣机,工业设备如电机控制器和变频器,以及其他电子控制系统。
    - 使用建议:
    - 在选择合适的熔断器时,需根据具体应用场景和电流需求来确定。
    - 对于高电流应用(如大于 4A),推荐使用较高额定电流的型号以保证系统的稳定性和安全性。
    - 在进行焊接操作时,需遵循制造商提供的焊接参数,避免对熔断器造成损害。

    5. 兼容性和支持


    - 兼容性:该系列产品与多种类型的设备和配件兼容,可根据实际需求选择合适的安装夹和块状组件。
    - 支持服务:Littelfuse 提供详尽的技术文档和客户服务,确保用户能够正确安装和使用该产品。如有任何疑问,用户可通过官方渠道联系技术支持团队。

    6. 常见问题与解决方案


    - Q1:熔断器为何会熔断?
    - A1:可能是因为过载或短路。请检查电路是否有异常并更换适当的熔断器。
    - Q2:如何确定正确的熔断器额定值?
    - A2:根据电路的最大电流需求来选择合适的熔断器额定值。通常建议选择略高于最大负载电流的额定值,以防止频繁熔断。
    - Q3:如何安装熔断器?
    - A3:确保安装位置符合电气安全标准,并使用相应的安装夹或块状组件固定。务必遵循制造商的安装指南进行操作。

    7. 总结和推荐


    综上所述,2AG 快速熔断器凭借其紧凑的设计、广泛的额定电流范围和全面的安全认证,在各种应用场景中展现出色的性能和可靠性。对于需要过流保护的电子设备和系统,这款熔断器是理想的选择。强烈推荐在家庭和工业应用中使用此产品,以确保系统的稳定性和安全性。

0225006.HXUP参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 22.1A²S
额定电流 6A
熔断电流 -
额定电压-AC 125V
额定电压-DC -
长*宽*高 14.48mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0225006.HXUP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0225006.HXUP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0225006.HXUP 0225006.HXUP数据手册

0225006.HXUP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.92 ¥ 7.774
5+ $ 0.7659 ¥ 6.4719
10+ $ 0.7061 ¥ 5.9665
50+ $ 0.561 ¥ 4.7405
100+ $ 0.5159 ¥ 4.3594
300+ $ 0.446 ¥ 3.769
500+ $ 0.4201 ¥ 3.55
1000+ $ 0.3877 ¥ 3.2762
2500+ $ 0.3283 ¥ 2.7743
库存: 320
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.77
