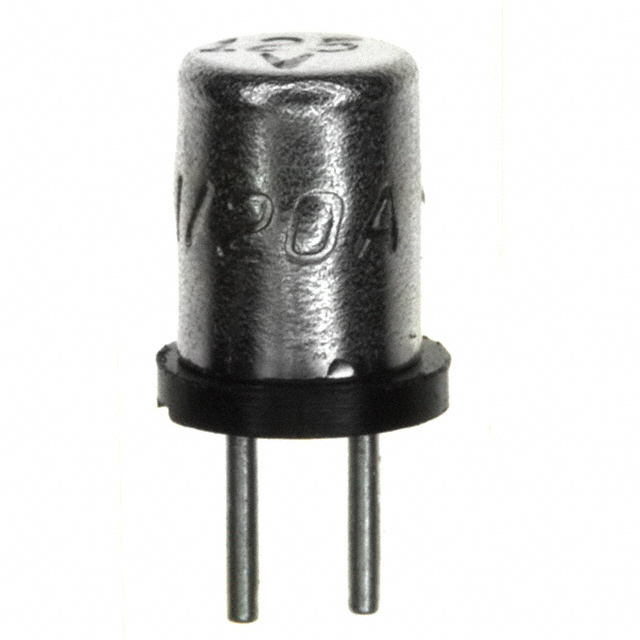

0272.050V

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.0000666A²S 快速熔断 Board Mount (Cartridge Style Excluded) 50mA 插件 垂直安装,通孔安装 7.3mm(长度)*7.3mm(高度)
供应商型号: 576-0272.050V
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 0272.050V

0272.050V概述

    MICRO™ Very Fast-Acting Fuse: 272/273/274/278/279 Series

    产品简介


    产品概述:Littelfuse公司推出的MICRO™ Very Fast-Acting Fuse(微型快速熔断器)系列以其高可靠性、紧凑设计及广泛的应用范围而著称。最初为美国太空计划开发的产品,现已被广泛应用于各种电子设备中,提供过电流保护功能。这款熔断器提供插件式或径向引脚式两种安装方式,并覆盖了从0.002安培到5安培的宽广电流范围,以适应各种设计需求。
    主要功能与应用领域:
    - 快速响应:当电路发生过载或短路时,能够迅速切断电路以保护设备。
    - 广泛适用性:适用于各种电子组件和印刷电路板等设备中。
    - 军工级品质:符合MIL SPEC Military QPL type (FM02)标准。

    技术参数


    以下是MICRO™ Very Fast-Acting Fuse的详细技术规格:
    - 电压额定值: 最大125伏交流电/直流电(V)
    - 电流范围: 0.002安培至5安培
    - 保险丝断开时间:
    - 在额定电流的100%下:最少4小时
    - 在额定电流的200%下:最大5秒(0.002-0.3安培),最大2秒(0.4-5安培)
    - 熔断能量 (I2t): 视具体电流而定
    - 冷态电阻: 视具体电流而定
    - 最大短路断开能力: 10,000安培@125伏交流电/直流电
    - 适用温度范围:
    - 273和279系列:-55°C至+85°C
    - 272和278系列:-55°C至+125°C

    产品特点和优势


    特点与优势:
    - 军事级别可用:可以应用于军事级别的电子设备。
    - 高断开能力:可承受高达10,000安培的短路断开电流。
    - 透明盖选项:可以通过盖子直接观察保险丝的状态。
    - 低电流型号选择:提供了从0.002安培到5安培的多种电流等级。
    - 安装灵活:插件式和径向引脚式安装,满足不同设计需求。

    应用案例和使用建议


    应用场景:
    - 电子控制单元
    - 开关电源
    - LED照明系统
    - 通信设备
    - 工业自动化系统
    使用建议:
    - 为了确保最佳性能,应定期进行电路测试。
    - 考虑到焊接工艺,需要遵循手册中的波峰焊接参数建议,如预热时间和焊接时间。

    兼容性和支持


    兼容性:
    - 与各种主流电子元件和设备兼容,适用于广泛的工业应用。
    支持:
    - 供应商提供全面的技术文档和样品支持,帮助客户进行测试和集成。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题: 熔断器频繁断开
    - 解决方案: 检查电路是否存在持续过载情况。
    - 问题: 无法观察到保险丝状态
    - 解决方案: 更换为透明盖版本,以便于直接观察。
    - 问题: 安装后出现接触不良
    - 解决方案: 确认安装是否正确,检查引脚是否有氧化或腐蚀现象。

    总结和推荐


    综上所述,Littelfuse的MICRO™ Very Fast-Acting Fuse凭借其高可靠性和广泛适用性,在众多电子设备中具有极高的性价比。无论是军用还是民用领域,此款熔断器都表现出色,是值得推荐的选择。然而,考虑到某些型号(如4A和5A的272和278系列)已经停产,建议在购买前确认所需的型号是否仍然可用。

0272.050V参数

参数
额定电流 50mA
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.0000666A²S
长*宽*高 7.3mm(长度)*7.3mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0272.050V厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0272.050V数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0272.050V 0272.050V数据手册

0272.050V封装设计

查看详情并下载
Symbol
Footprint
3D Model
