PSR031DS0550Z

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 42056A²S 200KA,150KA 快速熔断 Square 550A 支架安装,螺纹安装 48.2mm*51.5mm*57.5mm
供应商型号: ZT-PSR031DS0550Z
供应商: 海外现货
标准整包数: 1

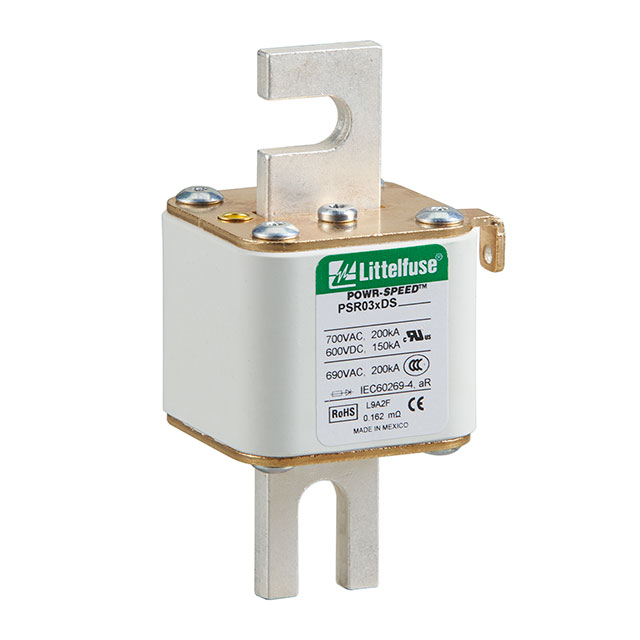

LITTELFUSE 熔断保险丝 PSR031DS0550Z

PSR031DS0550Z概述

    POWR-SPEED® Fuse 技术手册解析

    产品简介


    Littelfuse 的 POWR-SPEED® 系列高速方形体保险丝专为保护现代功率转换和调节设备中的半导体器件设计,如二极管、晶闸管、IGBT(绝缘栅双极型晶体管)、SCR(可控硅整流器)、MOSFET(金属氧化物半导体场效应晶体管)和其他固态设备。这些设备通常用于变频驱动器、逆变器、不间断电源(UPS)、整流器和软启动器等设备中,对于此类敏感电子元件,任何线涌或过电流条件都无法承受,因此需要高速保护。PSR 系列的产品特别针对这些高要求的应用场景,提供卓越的电路保护能力。

    技术参数


    - 电压额定值:交流电范围为 550 V 至 1300 V,直流电范围为 480 V 至 1000 V。
    - 电流额定值:从 40 A 到 2000 A。
    - 中断容量:交流电 100 kA 至 200 kA,直流电 150 kA。
    - 时间常数:10 毫秒。
    - 温度范围:操作温度 -55°C 至 +125°C,存储温度高达 +35°C 且相对湿度低于 65%。
    - 认证:符合 UL 248-13 认证(文件号 E71611),cURus 和 CCC 认证,IEC 60269-4 标准,RoHS 和 REACH 合规。

    产品特点和优势


    - 最佳直流性能:PSR 系列在直流条件下的表现最为突出。
    - 极高限流性:能够快速有效地限制电流,从而提供出色的保护。
    - 卓越的循环能力:适合频繁工作环境下的持续保护。
    - 全球认证:拥有多个国家和地区的认证证书,确保其在国际市场的通用性。
    - 可视化指示:标准配置包括故障指示功能,用户可以轻松识别已熔断的保险丝。
    - 低功耗设计:降低运行成本并提高系统效率。

    应用案例和使用建议


    - 电力转换设备:如 UPS、逆变器、整流器、驱动器。
    - 直流系统:适用于直流公共总线和直流注入制动系统。
    - 电池保护应用:包括储能系统、电动车辆充电站。
    - 加热和电源供应:适用于各种需要高精度和快速响应的加热设备和电源装置。
    使用建议:
    在选择保险丝时,应考虑具体的应用场景,例如工作频率、环境温度和预期负载水平。此外,保险丝的安装位置和接线方式也需谨慎规划,以避免不必要的风险和故障。

    兼容性和支持


    PSR 系列保险丝采用 DIN 43653 接线端子固定方式,与市面上常见的配电盘和电气控制柜兼容。厂商提供相关配套微动开关配件,如 MS3H1000C 和 MS7H1500C,用于外部指示。用户可以访问 Littelfuse 官方网站下载技术文档和进行技术支持。

    常见问题与解决方案


    1. 如何确定合适的保险丝型号?
    - 根据具体应用的电压、电流需求和工作环境选择合适的型号。
    2. 保险丝故障指示失效怎么办?
    - 检查接线是否正确,确认微动开关是否正常工作。
    3. 如何进行更换保险丝的操作?
    - 关闭电源,拆卸故障保险丝,安装新保险丝并重新连接线路。

    总结和推荐


    综上所述,PSR 系列高速方形体保险丝凭借其出色的直流性能、高限流能力和卓越的循环能力,在电力转换和储能等领域表现出色。无论是从技术参数还是应用范围来看,这款产品都具备高度的市场竞争力。考虑到其广泛的适用性、可靠的设计及良好的支持服务,强烈推荐此款保险丝产品给需要高效保护和稳定运行的应用场景。

PSR031DS0550Z参数

参数
保险丝类型 Square
熔断 I²t 42056A²S
额定电流 550A
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 600V
熔断特性 快速熔断
长*宽*高 48.2mm*51.5mm*57.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR031DS0550Z厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR031DS0550Z数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR031DS0550Z PSR031DS0550Z数据手册

PSR031DS0550Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
