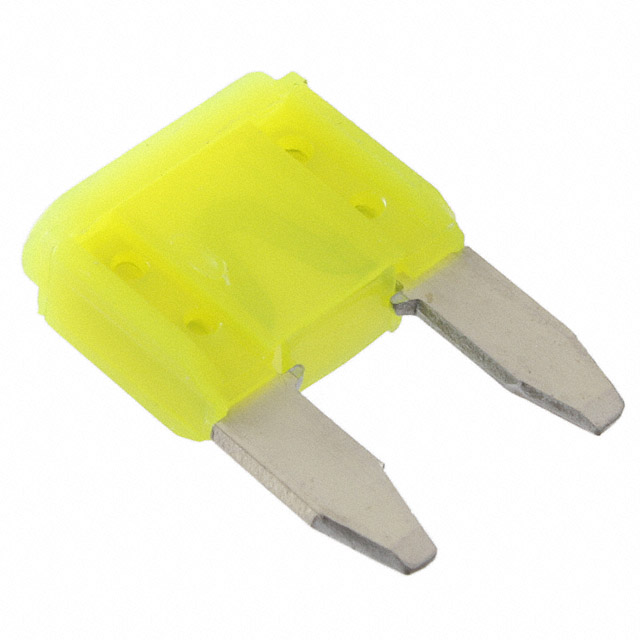

0297020.U

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 380A²S 1KA 快速熔断 Automotive 20A 底座安装 10.9mm*3.8mm*8.8mm
供应商型号: F6077-ND
供应商: Digi-Key
标准整包数: 1
LITTELFUSE 熔断保险丝 0297020.U

0297020.U概述

    # MINI® Blade Fuses 技术手册解析

    产品简介


    MINI® Blade Fuses 是适用于车辆电路保护的标准产品。其小型化设计满足了在有限空间内保护更多电路的需求,同时具备应对极端高温的能力,使其成为推荐的保护选择。

    技术参数


    以下是MINI® Blade Fuses的技术参数汇总:
    | 参数 | 规格 |

    | 断流能力 | 1000A @ 32 VDC |
    | 额定电压 | 32 VDC |
    | 组件级温度范围 | -40˚C 到 +125˚C |
    | 系统级温度范围 | -40˚C 到 +105˚C |
    | 端子材料 | Ag 镀锌合金,Sn 镀锌合金 |
    | 外壳材料 | PA66 |
    | 符合标准 | SAE J2077, ISO 8820-3 |
    | 认证情况 | UL 248 特殊用途保险丝未认证 |

    产品特点和优势


    MINI® Blade Fuses 主要具备以下几个显著特点和优势:
    1. 微型设计:占用更少的空间,适应多种电路保护需求。
    2. 高耐温性:能够在极端环境下正常工作,确保在恶劣条件下的可靠保护。
    3. 多样化的额定电流:涵盖2A至30A的电流范围,以满足不同应用的需求。
    4. 严格测试:符合SAE J2077和ISO 8820-3等多项国际标准。

    应用案例和使用建议


    MINI® Blade Fuses 主要应用于汽车电气系统保护。例如,在车辆电路中,当电流超过设定值时,这些保险丝会迅速熔断,防止过载损坏其他部件。
    使用建议:
    1. 在安装保险丝前,应确认其额定电流与电路相匹配。
    2. 定期检查和更换保险丝,特别是在经历极端温度或持续高负载的情况下。
    3. 注意保险丝的工作温度限制,避免长时间超过额定工作温度。

    兼容性和支持


    MINI® Blade Fuses 设计用于广泛的汽车应用,与大多数标准的接线盒和电路板兼容。制造商提供详尽的产品文档和技术支持,确保客户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题:保险丝熔断后无法再次使用?
    - 解决方案:确认故障原因并替换正确的额定电流的保险丝。
    2. 问题:保险丝工作不稳定?
    - 解决方案:检查接线是否正确连接,并确保安装环境符合产品的工作温度要求。

    总结和推荐


    MINI® Blade Fuses 以其卓越的性能和适用范围,在汽车电路保护领域具有显著优势。其可靠的微型设计和高性能的耐温特性,使其成为一款值得信赖的产品。综上所述,强烈推荐MINI® Blade Fuses用于各种车辆电气系统的保护需求。

0297020.U参数

参数
保险丝类型 Automotive
熔断 I²t 380A²S
额定电流 20A
熔断电流 1KA
额定电压-AC -
额定电压-DC 32V
熔断特性 快速熔断
长*宽*高 10.9mm*3.8mm*8.8mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0297020.U厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0297020.U数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0297020.U 0297020.U数据手册

0297020.U封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 4.1688
5+ $ 0.3703 ¥ 3.4419
10+ $ 0.3427 ¥ 3.1854
50+ $ 0.2843 ¥ 2.4815
100+ $ 0.2462 ¥ 2.2888
250+ $ 0.2132 ¥ 1.9626
500+ $ 0.1967 ¥ 1.8104
1000+ $ 0.1814 ¥ 1.6697
5000+ $ 0.1501 ¥ 1.3814
库存: 3441
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.16
直接购买
加入购物车
