0251010.NRT1JL

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 25.5A²S 快速熔断 Board Mount (Cartridge Style Excluded) 10A 插件,D2.8XL7.1MM 通孔安装 7.11mm(长度)
供应商型号: ZT-0251010.NRT1JL
供应商: 海外现货
标准整包数: 1

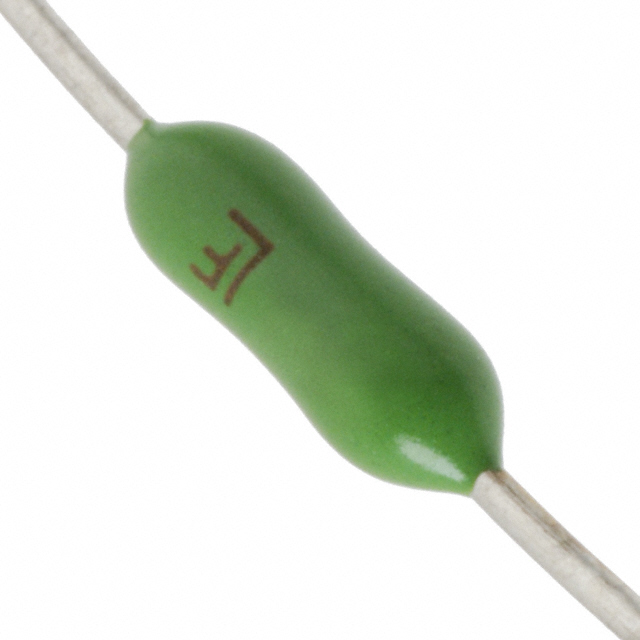

LITTELFUSE 熔断保险丝 0251010.NRT1JL

0251010.NRT1JL概述

    # PICO® II 非常快速动作熔断器 (251/253 系列) 技术手册

    1. 产品简介


    PICO® II 是一款非常快速动作的轴向引脚式和管状熔断器系列,具有极高的性能和紧凑的设计。这些熔断器广泛应用于需要高性能、小体积及宽电流范围的场景。其主要特点是快速反应时间(在极端过载情况下能够迅速断开电路),并且提供从 0.062A 到 15A 的宽电流额定值。此外,PICO® II 熔断器符合无卤素环保要求,可适应严苛的工作环境,是多种高可靠性电子设备的理想选择。
    主要应用领域:
    - 平板电视和液晶显示器
    - LCD 背光逆变器
    - 办公自动化设备
    - 电源模块
    - 音频/视频系统
    - 照明系统
    - 医疗设备

    2. 技术参数


    以下是 251/253 系列熔断器的主要技术规格:
    | 参数 | 值/范围 |

    | 最大电压额定值 | 125VDC, 32VAC |
    | 断流能力 | 300A @ 125VDC, 50A @ 125VAC, 300A @ 32VDC |
    | 冷态电阻 | 0.000113Ω 至 68.8Ω |
    | 熔断特性 (I²t) | 0.128 至 68.8 (A²s) |
    | 电压降 | ≤0.256V |
    | 温度范围 | -55°C 至 +125°C |
    此外,根据不同型号,PICO® II 可满足不同的标准认证需求,如 PS 和 E 认证。

    3. 产品特点和优势


    独特功能:
    - 快速动作:能在极端条件下迅速切断电流,减少潜在损害。
    - 小尺寸设计:提供节省空间的解决方案,适用于空间受限的应用场景。
    - 宽电流范围:支持 0.062A 至 15A 的额定电流,适用性强。
    - 高可靠性:满足严格的振动、冲击和高温测试标准。
    - 无卤素版本:符合环保要求,适合绿色制造需求。
    市场竞争力:
    PICO® II 熔断器以高性能、小巧尺寸及卓越的温度稳定性,成为医疗、工业控制和消费电子市场的理想选择。其快速断路能力和广泛的电流范围使其特别适用于保护敏感电路和设备。

    4. 应用案例和使用建议


    应用案例:
    - 在平板电视中,用于保护背光源逆变器免受过流影响。
    - 在医疗设备中,作为关键组件用于防止电源过载。
    使用建议:
    - 匹配负载需求:根据负载电流合理选择熔断器的额定值,避免过载或误动作。
    - 温度补偿:根据工作环境温度调整电流值,确保长期可靠运行。
    - 定期检测:对于关键应用,建议定期检查熔断器状态,及时更换已失效的组件。

    5. 兼容性和支持


    PICO® II 熔断器具有广泛的兼容性,适用于各种国际认证标准,例如 PS、E 和 QPL 认证。此外,Littelfuse 提供详尽的技术支持文档和样件服务,以帮助客户高效完成产品集成。

    6. 常见问题与解决方案


    问题 1:熔断器频繁触发
    原因:负载电流接近熔断器额定值。
    解决方法:升级为更高额定值的熔断器。
    问题 2:熔断器无法切断高电流
    原因:可能由于老化或损坏。
    解决方法:更换新的熔断器,并重新测试整个电路。

    7. 总结和推荐


    综合评估:
    PICO® II 熔断器以其快速动作、紧凑设计和宽电流范围,在众多电子设备中展现了卓越性能。其环保特性、高可靠性以及广泛的应用场景使其在市场上具有强大竞争力。
    推荐使用:
    强烈推荐 PICO® II 熔断器用于对安全性、可靠性要求较高的应用场合,如医疗设备、消费电子产品及工业控制系统。客户可以根据具体需求选择合适的型号,并在实际应用中结合使用建议优化效果。

    本文由 Littelfuse 技术编辑团队整理并发布,版权所有 © 2018 Littelfuse, Inc.

0251010.NRT1JL参数

参数
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 25.5A²S
额定电流 10A
熔断电流 -
长*宽*高 7.11mm(长度)
通用封装 插件,D2.8XL7.1MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0251010.NRT1JL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0251010.NRT1JL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0251010.NRT1JL 0251010.NRT1JL数据手册
