L50QS125.V

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 500V 500V 快速熔断 Cartridge 125A 支架安装,螺纹安装 92.08mm(长度)
供应商型号: TS-L50QS125.V
供应商: 海外现货
标准整包数: 1

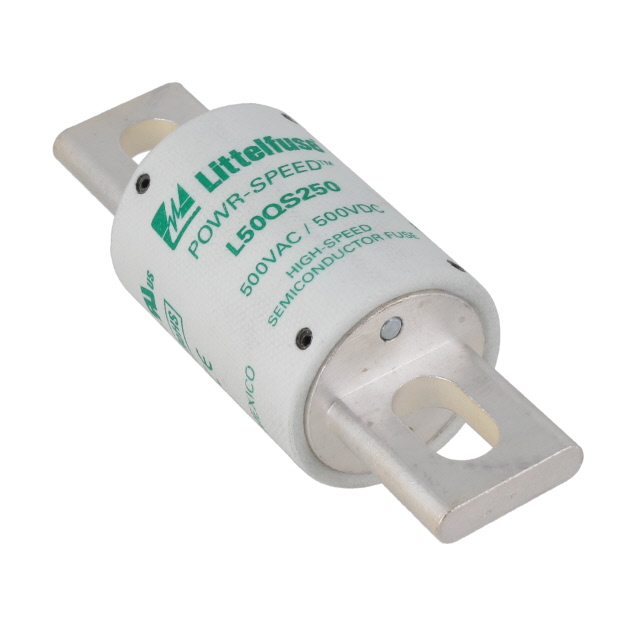

LITTELFUSE 熔断保险丝 L50QS125.V

L50QS125.V概述

    POWR-SPEED™ L50QS系列高速圆体保险丝技术手册

    1. 产品简介


    L50QS系列是Littelfuse公司推出的POWR-SPEED™系列产品之一,专为保护电力半导体器件而设计。它采用传统北美螺栓安装式封装,适用于多种应用场合,如电源转换器(逆变器、整流器)、电源供应系统、不间断电源(UPS)、可调速驱动器、控制电路和软启动器等。这种保险丝在保护现代敏感、高功率半导体器件方面表现出色。

    2. 技术参数


    - 电压等级: 交流500V, 直流500V
    - 电流范围: 35A至800A
    - 断路能力: 交流200kA, 直流50kA
    - 时间常数: 10ms
    - 材料: 熔体:三聚氰胺;帽盖:铜合金(镀银)
    - 认证: UL认证(E71611),c-UR-us认证(E71611)
    - 环保标准: 符合RoHS和REACH
    - 温度范围: 工作温度-55°C至+125°C,存储温度最高35°C相对湿度小于65%
    - 包装规格: 包装数量按电流范围不同有所区别,例如35-100A为10个一盒,125-200A为5个一盒

    3. 产品特点和优势


    - 合规性: 满足美国和加拿大相关要求
    - 通用安装选项: 北美传统的螺栓安装方式
    - aR级性能: 符合严格的保护标准
    - 安装灵活: 可直接安装在母排或螺柱上
    - 环保无卤素: 无卤素材料,环保合规

    4. 应用案例和使用建议


    L50QS系列广泛应用于多个行业,包括造纸、起重设备、处理设施、废水处理厂和大型工厂及维护修理场所。在这些应用中,保险丝需要能够承受快速瞬态过程和过载情况,确保设备安全稳定运行。
    建议在选择具体型号时,根据实际需求和电路参数进行精确匹配,以充分发挥其保护功能。

    5. 兼容性和支持


    L50QS系列与其他标准电子元件和设备高度兼容,可以方便地集成到现有系统中。Littelfuse公司提供了详尽的技术文档和支持服务,确保用户能获得最佳使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后保险丝频繁熔断 | 检查负载是否过大或是否存在持续性故障,调整负载或修复故障 |
    | 过热 | 确保良好的散热条件,检查周围环境温度是否超过规定范围 |

    7. 总结和推荐


    L50QS系列高速圆体保险丝凭借其卓越的性能和可靠性,在保护敏感高功率半导体器件方面具有显著优势。特别是在工业自动化、能源管理和高端制造等领域中,该系列保险丝的表现尤为突出。
    综上所述,L50QS系列高速圆体保险丝是一款值得推荐的产品,适合于对安全性有较高要求的应用场景。

L50QS125.V参数

参数
熔断 I²t -
额定电流 125A
熔断电流 -
额定电压-AC 500V
额定电压-DC 500V
熔断特性 快速熔断
保险丝类型 Cartridge
长*宽*高 92.08mm(长度)
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

L50QS125.V厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

L50QS125.V数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE L50QS125.V L50QS125.V数据手册

L50QS125.V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 81.435 ¥ 692.1975
5+ $ 76.5648 ¥ 650.8008
10+ $ 73.1424 ¥ 621.7104
50+ $ 71.706 ¥ 609.501
100+ $ 70.3038 ¥ 597.5823
库存: 0
起订量: 3 增量: 1
