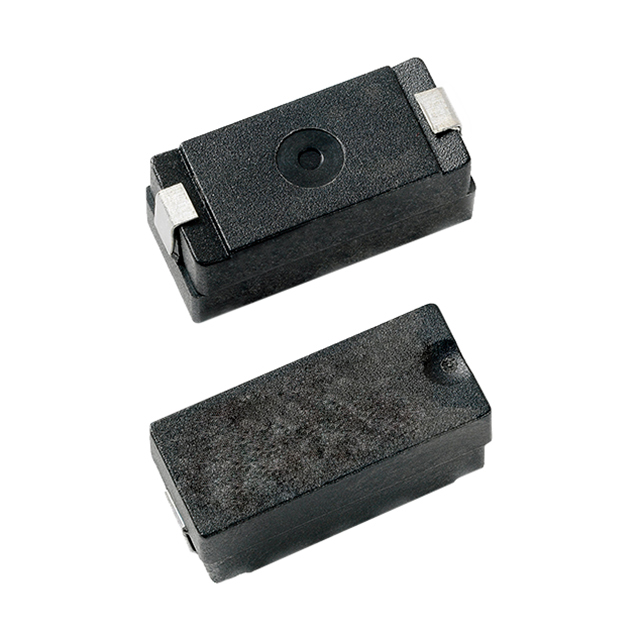

0304.750ZR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 277V 277V 0.13448A²S 1.5KA Board Mount 750mA 贴片安装 13.67mm*6.03mm*6.19mm
供应商型号: ZT-0304.750ZR
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0304.750ZR

0304.750ZR概述

    PICO® 304 Series Fuses > 277V UL913 Intrinsically Safe Fuse

    1. 产品简介


    PICO® 304系列保险丝是一款专为277V电压等级设计的安全型保险丝,符合UL913标准,适用于潜在危险环境下的电子设备。此系列保险丝主要应用于石油、天然气、矿业、化工和制药行业,用于限制操作过程中的能量和温度,确保设备在各种环境下的安全运行。

    2. 技术参数


    - 额定电流范围:50 mA - 750 mA
    - 断流能力:1500A @ 277VAC/DC
    - 熔化时间:在110%额定电流下,至少需要4小时;在300%额定电流下,最长时间不超过10秒。
    - 表面温度升高:在170%额定电流下,最大表面温度变化分别为:
    - ≤200 mA时,88°C
    - 250 mA时,52°C
    - 500 mA时,52°C
    - 750 mA时,45°C
    - 认证机构:DEMKO, E358130, IECEx, UL

    3. 产品特点和优势


    PICO® 304系列保险丝具有以下显著特点和优势:
    - 高断流能力:能够承受高达1500A的断流电流,适合于严苛的工业环境。
    - 广泛应用:适用于各类易燃易爆场合,如油、气、矿、化学和制药行业。
    - 温度限制:设计上能够有效控制峰值电压不超过375V,减少能源浪费。
    - 封装形式:采用表面贴装方式,便于自动化生产和装配。
    - 环境适应性:经过热冲击测试,能承受极端温度变化(-55°C至125°C)和振动测试(符合MIL-STD-202标准)。

    4. 应用案例和使用建议


    该保险丝广泛应用于测试、测量、电机控制器、通信设备、传感器、照明和流量/气体计量等领域。例如,在工业现场的应用中,可作为关键组件,防止过载和短路引发的安全隐患。
    使用建议:
    - 在安装时应注意保持足够的爬电距离和间隙距离,以确保电气安全。
    - 安装环境应控制在规定的温度范围内,以避免因温度过高而导致的保险丝故障。

    5. 兼容性和支持


    PICO® 304系列保险丝与其他标准电气设备具有良好的兼容性,适用于多种应用环境。制造商提供了详细的安装指南和技术支持,帮助用户正确选择和使用产品。

    6. 常见问题与解决方案


    - 问题:如何确认保险丝是否正常工作?
    解答:可通过观察指示灯或使用万用表检测电路中的电阻值来判断。

    - 问题:安装过程中出现焊接不牢固怎么办?
    解答:确保使用适当的焊接参数(如预热时间、焊接温度等),并遵循正确的焊接工艺。

    7. 总结和推荐


    综上所述,PICO® 304系列保险丝凭借其卓越的安全性能、广泛的适用性和简便的操作方式,成为众多行业中首选的安全保护组件。建议在对安全性和可靠性要求较高的应用中使用此款保险丝,以确保设备的安全运行。

0304.750ZR参数

参数
熔断电流 1.5KA
额定电压-AC 277V
额定电压-DC 277V
熔断特性 -
保险丝类型 Board Mount
熔断 I²t 0.13448A²S
额定电流 750mA
长*宽*高 13.67mm*6.03mm*6.19mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0304.750ZR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0304.750ZR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0304.750ZR 0304.750ZR数据手册

0304.750ZR封装设计

查看详情并下载
Symbol
Footprint
3D Model
