028501.6HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 7.168A²S 慢速熔断 Cartridge,Ceramic 1.6A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 576-028501.6HXP
供应商: Mouser
标准整包数: 1

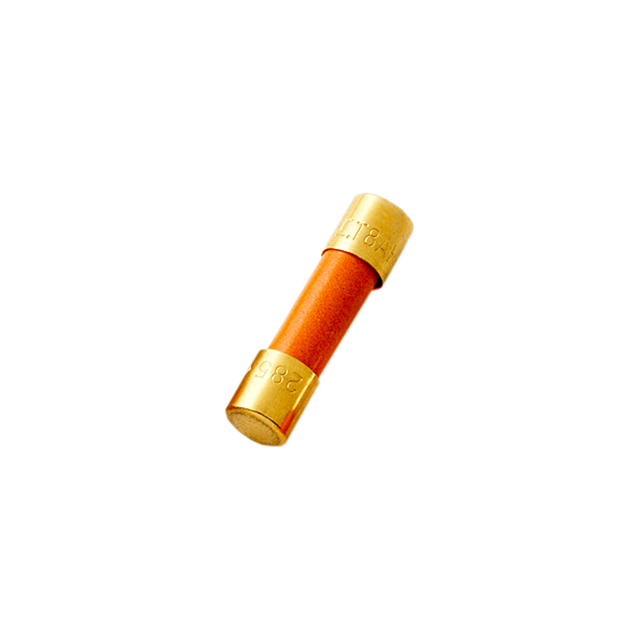

LITTELFUSE 熔断保险丝 028501.6HXP

028501.6HXP概述

    285 Series 5×20 mm 轴向引线及管状保险丝

    产品简介


    285系列是5×20毫米轴向引线及管状保险丝,具有高断流容量和时间延迟功能,采用金色或铑色镀帽及彩色陶瓷体。这种保险丝特别设计用于音频和医疗应用。它符合IEC 60127-1和IEC 60127-2标准,具有DENAN J60127-1和J60127-2认证,是一款低磁导率的RoHS合规产品。

    技术参数


    - 电气特性:
    - 额定电流范围:0.125A 至 20A
    - 开启时间:
    - 150%额定电流:最小60分钟,最大30分钟
    - 210%额定电流:最大30分钟
    - 275%额定电流:最小250毫秒,最大80秒
    - 400%额定电流:最小50毫秒,最大5秒
    - 1000%额定电流:最小50毫秒,最大150毫秒
    - 温度重新评级曲线:根据温度变化重新评级。
    - 电压额定值:250V
    - 断流容量:1500A(0.125A)、250VAC;500A(15A)、250VAC
    - 冷态电阻:0.0024Ω(20A)
    - 熔化热能:3225.6A²s(20A)
    - 电压降:100mV(20A)
    - 功率耗散:4W(20A)

    产品特点和优势


    - 高断流容量:适用于各种高要求的电路保护。
    - 时间延迟功能:提供额外的保护,特别是在瞬态过载情况下。
    - 低磁导率:减少磁场干扰。
    - 罗氏认证:符合国际标准和RoHS要求,适合医疗和音频设备使用。

    应用案例和使用建议


    - 应用场景:主要应用于音频设备和医疗设备中,特别是作为辅助保护装置。
    - 使用建议:在选择保险丝时,需考虑具体的应用环境和电流需求,确保所选保险丝的额定电流和断流容量能够满足应用要求。同时,对于高温和潮湿环境,需要特别注意保险丝的工作温度范围。

    兼容性和支持


    - 兼容性:适用于多种保险丝座和模块,如345系列保险丝座、520系列保险块等。
    - 支持:提供详细的配套产品和技术支持,建议在应用前参考相关手册。

    常见问题与解决方案


    - 问题1:保险丝过早烧毁。
    - 解决方法:检查电路是否有过载现象,或者是否存在电磁干扰。
    - 问题2:保险丝开启时间不一致。
    - 解决方法:确认环境温度和湿度是否在额定范围内,调整电路负载。

    总结和推荐


    285系列5×20毫米保险丝是一款高性能的产品,适用于各种高要求的电路保护场合。它的高断流容量和时间延迟功能使其成为医疗和音频设备的理想选择。建议在需要可靠电路保护的项目中优先考虑使用此产品。

028501.6HXP参数

参数
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 7.168A²S
额定电流 1.6A
熔断电流 -
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

028501.6HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

028501.6HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 028501.6HXP 028501.6HXP数据手册

028501.6HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.8565 ¥ 100.1874
5+ $ 10.945 ¥ 92.4852
10+ $ 10.3464 ¥ 87.4271
50+ $ 7.9596 ¥ 67.2586
100+ $ 6.8796 ¥ 58.1326
300+ $ 6.468 ¥ 54.6546
500+ $ 6.1005 ¥ 51.5492
1000+ $ 6.09 ¥ 51.4605
库存: 34
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 100.18
