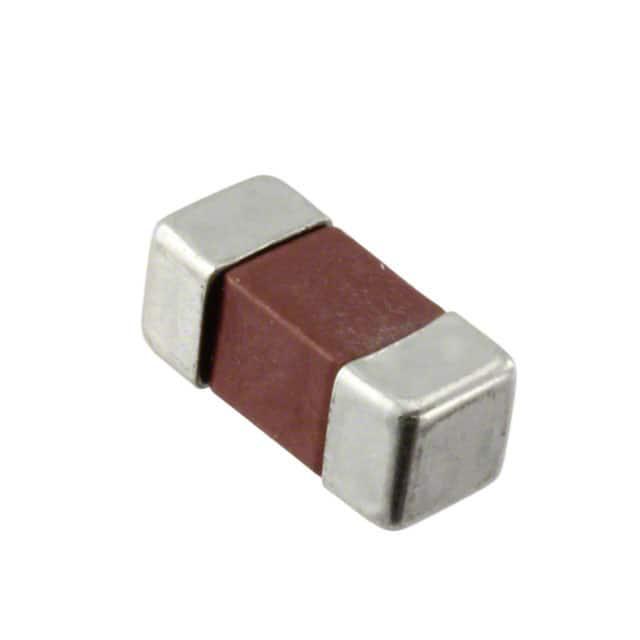

46214000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 350V 350V 21A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 4A 标准安装,贴片安装 10.5mm*4.5mm*4.5mm
供应商型号: 46214000000
供应商: 国内现货
标准整包数: 1
LITTELFUSE 熔断保险丝 46214000000

46214000000概述

    # 462 系列时间延时保险丝

    产品简介


    462 系列时间延时保险丝(250V/350V VAC/VDC)是专为低电压线路应用设计的安全保护装置。此款保险丝采用耐热塑料外壳,并符合多项国际认证标准,如 UL、RoHS 和 IEC 等。它具有高脉冲电阻、低电压降和无卤素、无铅等特点,适用于照明镇流器、电源适配器、变压器式直流转换器电路及高直流电压配电系统等多种应用场合。

    技术参数


    主要技术规格
    - 电压等级: 250V/350V VAC/VDC
    - 电流范围: 0.5A 至 5A
    - 熔断特性:
    - 125% 额定电流:1 小时最小熔断时间
    - 200% 额定电流:2 分钟最大熔断时间
    - 1000% 额定电流:10 毫秒最小熔断时间
    - 100 毫秒最大熔断时间
    - 冷态电阻: 小于额定电流的 10%(在 23°C 时)
    - 最高工作温度: -40°C 至 +85°C
    - 工作寿命: 21 天 (-40°C 至 +85°C)
    电气特性
    | 额定电流 (A) | 最大电压 (V) | 最大熔断电流 (A) | 额定冷态电阻 (Ω) | 额定熔化 I²t (A²s) | 额定电压降 (mV) | 额定功耗 (mW) |
    ||
    | 0.5 | 250 | 100 | 0.227 | 0.43 | 160 | 200 |
    | 0.63 | 250 | 150 | 0.157 | 0.8 | 160 | 200 |
    | 0.8 | 250 | 150 | 0.13 | 1.4 | 160 | 250 |
    | 1.0 | 250 | 250 | 0.0867 | 2.7 | 140 | 250 |
    | 1.25 | 250 | 250 | 0.0602 | 5.2 | 130 | 250 |
    | 1.6 | 250 | 250 | 0.0443 | 9.7 | 130 | 280 |
    | 2.0 | 250 | 300 | 0.0335 | 5.44 | 120 | 300 |
    | 2.5 | 250 | 450 | 0.0278 | 8.0 | 120 | 450 |
    | 3.15 | 250 | 600 | 0.0204 | 14.0 | 110 | 600 |
    | 4.0 | 250 | 800 | 0.0158 | 21.0 | 110 | 800 |
    | 5.0 | 250 | 1000 | 0.0124 | 40.0 | 110 | 1000 |
    工作环境
    - 耐振动: 符合 IEC 60068-6 标准
    - 湿度敏感度: J-STD-020,等级 1

    产品特点和优势


    462 系列时间延时保险丝具有以下特点和优势:
    - 耐热塑料外壳:符合 UL 94 V-0 标准,提高产品可靠性。
    - 国际认证:获得多项国际认证,包括 UL、RoHS 和 IEC,确保产品在全球范围内的适用性。
    - 高脉冲电阻:能承受较高脉冲电流,适用于多种严苛的应用环境。
    - 低电压降:减小功率损耗,提升整体电路效率。
    - 无卤素和无铅:符合环保要求,更安全健康。

    应用案例和使用建议


    应用案例
    - 照明镇流器:作为过流保护,确保灯具在异常情况下能够迅速断开电源。
    - AC/DC 适配器:提供一次侧保护,防止内部故障导致的大电流冲击。
    - 变压器式 DC/DC 转换器:保障电路稳定运行,延长使用寿命。
    使用建议
    - 正确的电路布局:确保安装位置避免直接受到高温影响,保持良好散热。
    - 适当温度管理:根据应用场景选择合适的安装位置,以防止因高温导致的失效。
    - 定期检查:建议定期检查并更换,确保系统正常运行。

    兼容性和支持


    462 系列时间延时保险丝与其他标准接口和元件高度兼容。制造商提供了详细的技术支持文档,以及全面的产品维护服务。如果用户在安装过程中遇到问题,可以通过官方技术支持热线获取帮助。

    常见问题与解决方案



    常见问题与解决方案


    - 问题: 保险丝频繁烧断
    - 解决方案: 检查电路是否有短路现象,调整负载,避免超过额定电流使用。

    - 问题: 温度过高
    - 解决方案: 确保良好的散热条件,避免保险丝长期处于高温环境中。

    总结和推荐


    462 系列时间延时保险丝凭借其高可靠性、低电压降和环保特性,在众多应用场景中表现出色。无论是照明镇流器还是电源适配器的一次侧保护,该系列产品均能胜任。对于需要可靠保护和低损耗的应用,我们强烈推荐使用这款产品。

46214000000参数

参数
熔断 I²t 21A²S
额定电流 4A
熔断电流 -
额定电压-AC 350V
额定电压-DC 350V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 10.5mm*4.5mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 照明级
零件状态 在售
包装方式 卷带包装

46214000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

46214000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 46214000000 46214000000数据手册

46214000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
