首页  >  产品百科  >  39515000000

39515000000

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 6.1A²S 快速熔断 Board Mount (Cartridge Style Excluded) 5A 通孔安装 8.5mm*4mm*8mm
供应商型号: ET-1596504
供应商: 海外现货
标准整包数: 1

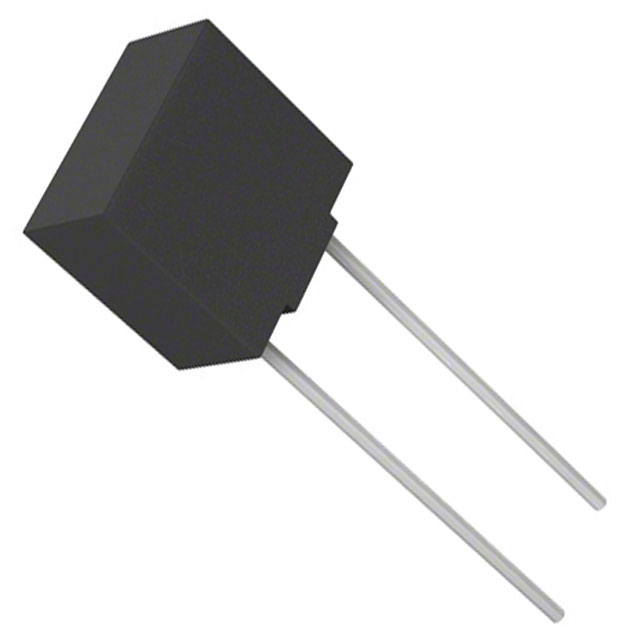

LITTELFUSE 熔断保险丝 39515000000

39515000000概述

    395 系列 TE5® 快速熔断保险丝

    产品简介


    395 系列 TE5® 快速熔断保险丝是一种适用于各种应用场合的高可靠性电子元器件。它主要用作电路保护,用于电池充电器、消费电子设备、电源供应器和工业控制器等领域。这些保险丝的设计符合国际标准,并且具有低内阻、快速反应的特点。

    技术参数


    电气特性
    - 额定电流: 0.05A 至 6.3A
    - 电压等级: 125V AC
    - 分断能力: 100A
    - 温度范围: -40°C 至 +85°C
    - 工作频率: 0 - 2000 Hz
    - 认证机构: E67006 (0.05A-6.3A),JET1896-31007-1005 (1A - 5A)
    热特性
    - 熔化整流: 最大 1.0 × 额定电流(最大值)
    - 额定功率损耗: 最大 1.0 × 额定电流(最大值)
    物理特性
    - 基础/帽: 褐色热塑塑料,聚酰胺 PA 6.6,UL 94 V-0
    - 圆针: 铜,锡镀层
    - 引线拉力强度: 10 N(IEC 60068-2-21)
    - 焊点强度: 260ºC,≤ 3s.(波峰焊接),350ºC,≤ 1s.(手工焊接)

    产品特点和优势


    - 快速反应: 能够迅速响应过载电流,保护电路免受损害。
    - 环保材料: 符合 RoHS 和无铅标准,使用环保材料。
    - 减少 PCB 空间需求: 具有紧凑的设计,可以有效减少电路板空间占用。
    - 多种认证: 符合国际安全标准,可在全球范围内使用。
    - 抗震性: 设计抗震性能优异,确保在恶劣环境下仍能可靠工作。

    应用案例和使用建议


    应用案例
    - 电池充电器: 在出现过载电流时,快速熔断以保护充电器。
    - 消费电子产品: 保护电视、音响等设备的电路板不受损坏。
    - 电源供应器: 作为过载保护装置,确保负载安全。
    - 工业控制器: 保护复杂的工业控制系统,提高系统的可靠性。
    使用建议
    - 在进行波峰焊接时,建议预热时间控制在60至180秒之间,焊接温度不超过260°C。
    - 手工焊接时,焊接温度应控制在350°C,加热时间不超过5秒。

    兼容性和支持


    - 本产品可通过插接或直接焊接安装。
    - 产品与多种电气设备和系统兼容。
    - 厂商提供详尽的技术支持和售后服务。

    常见问题与解决方案


    - 问题: 波峰焊接时焊点不稳定。
    - 解决方案: 检查焊接参数,确保预热时间和温度正确。预热时间应在60到180秒之间,焊接温度不应超过260°C。
    - 问题: 引脚容易断裂。
    - 解决方案: 检查引线的拉力强度和焊接质量,确保其满足标准要求。
    - 问题: 熔断器不能正常工作。
    - 解决方案: 检查电路是否有过载现象,确认电路电压和电流是否超出额定范围。

    总结和推荐


    395 系列 TE5® 快速熔断保险丝是一款高效可靠的电子元器件,具备诸多独特优势,如快速反应、低内阻、环保设计等。适用于广泛的工业和消费类应用。鉴于其出色的性能和适用范围,强烈推荐此产品用于各类电路保护场合。

39515000000参数

参数
熔断电流 -
额定电压-AC 125V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 6.1A²S
额定电流 5A
长*宽*高 8.5mm*4mm*8mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

39515000000厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

39515000000数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 39515000000 39515000000数据手册

39515000000封装设计

查看详情并下载
Symbol
Footprint
3D Model
