PSR033UL0800X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 600V 700V 200KA,150KA 快速熔断 Square 800A 支架安装,螺纹安装 49.2mm*73.5mm*79.5mm
供应商型号: ZT-PSR033UL0800X
供应商: 海外现货
标准整包数: 1

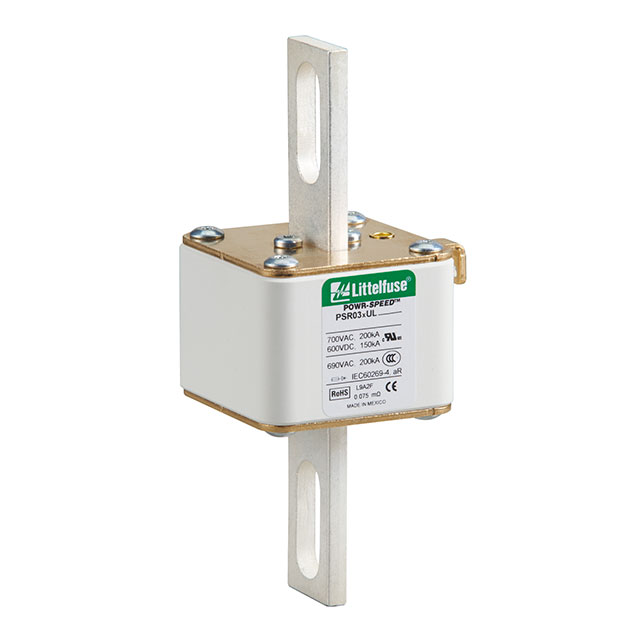

LITTELFUSE 熔断保险丝 PSR033UL0800X

PSR033UL0800X概述

    POWR-SPEED® 熔断器技术手册

    1. 产品简介


    POWR-SPEED®系列高电流熔断器是Littelfuse专为保护电力半导体设备而设计的产品。这些熔断器广泛应用于电力转换和电源管理设备,如变频器、逆变器、不间断电源(UPS)、整流器及软启动器。该系列产品主要服务于需要快速响应以应对过载和浪涌条件的应用场合,确保敏感电子设备的安全运行。

    2. 技术参数


    POWR-SPEED®熔断器的技术规格如下:
    - 电压等级:交流电 550 V至1300 V,直流电 480 V至1000 V
    - 电流范围:40 A至2000 A
    - 分断能力:交流电 100 kA至200 kA,直流电 150 kA
    - 时间常数:10毫秒
    - 接线方式:通过螺栓固定插片端子(bolts blade style)
    - 材质:主体为陶瓷,触点为镀铜材料
    - 认证标准:UL 248-13 认证(文件号:E71611),cURus,IEC 60269-4 (Class aR)
    - 工作温度范围:-55°C至+125°C
    - 存储温度:最高35°C且相对湿度低于65%
    - 产地:墨西哥

    3. 产品特点和优势


    - 卓越的直流性能:适合高要求的直流系统
    - 高分断能力:能够快速有效地切断故障电流,最小化系统损坏
    - 出色的循环能力:适用于频繁开关的电路
    - 全球认证:符合多国安全标准,包括美国和加拿大
    - 视觉指示和微动开关:提供清晰的熔丝状态指示,便于监控
    - 低损耗设计:有助于减少能量损失,提高系统效率
    - 类aR性能:根据IEC 60269-4标准提供出色的过载保护

    4. 应用案例和使用建议


    - 电力转换设备:UPS、逆变器、整流器、驱动装置
    - 直流系统:DC公共总线、DC注入制动
    - 电池保护应用:储能系统
    - 电动汽车充电站
    - 加热器和电源
    使用建议:为了最大限度发挥其性能,确保安装时正确接线并遵循产品手册中的指导。对于需要频繁启停的电路,建议定期检查熔丝状态并进行必要的维护。

    5. 兼容性和支持


    POWR-SPEED®系列熔断器支持多种接线方式,并且可与其他设备无缝集成。厂家提供了详细的技术文档和支持服务,包括安装指南、使用手册和故障排查指引。

    6. 常见问题与解决方案


    - 问题1:无法正确安装熔丝?
    - 解决方案:请确保按照手册中的步骤正确安装,并确认所选型号与应用相匹配。

    - 问题2:熔丝频繁触发?
    - 解决方案:检查电路负载是否超出规定范围,必要时考虑调整负载或更换更大容量的熔丝。
    - 问题3:熔丝使用寿命较短?
    - 解决方案:检查电路是否存在异常波动或过热情况。保持良好的冷却和散热条件可以延长熔丝寿命。

    7. 总结和推荐


    POWR-SPEED®系列熔断器以其卓越的性能和广泛的适用范围,成为现代电力转换和电源管理系统的理想选择。该产品以其高度可靠性和高效性,在多个行业领域都有出色表现。我们强烈推荐该产品用于那些对安全性、稳定性和可靠性有较高要求的应用环境中。
    该手册提供详尽的产品信息和技术参数,帮助用户更好地理解和利用POWR-SPEED®熔断器的各项特性,同时提供了丰富的使用案例和解决方案,确保用户能够获得最佳的应用效果。

PSR033UL0800X参数

参数
额定电流 800A
熔断电流 200KA,150KA
额定电压-AC 700V
额定电压-DC 600V
熔断特性 快速熔断
保险丝类型 Square
熔断 I²t -
长*宽*高 49.2mm*73.5mm*79.5mm
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 盒装

PSR033UL0800X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

PSR033UL0800X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE PSR033UL0800X PSR033UL0800X数据手册

PSR033UL0800X封装设计

查看详情并下载
Symbol
Footprint
3D Model
