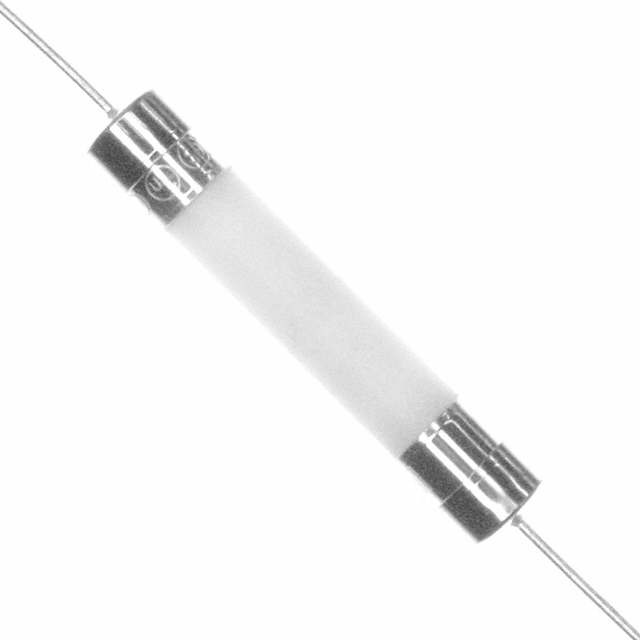

0324.500HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 0.115A²S 快速熔断 Cartridge,Ceramic 500mA 插件,D7XL32.7MM 通孔安装 32.72mm(长度)
供应商型号: ZT-0324.500HXP
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0324.500HXP

0324.500HXP概述

    电子元器件产品技术手册:3AB快熔型保险丝

    1. 产品简介


    3AB快熔型保险丝是适用于高电流负载应用的高性能产品,由陶瓷体结构制造而成。这种保险丝具有更高的断流能力和电压等级,特别适合需要频繁应对大电流的应用场合,例如家电设备或利用设备中的组件保护。

    2. 技术参数


    - 认证机构:UL标准248-14;符合RoHS指令,无铅
    - 适用范围:0.375A - 40A
    - 电压等级:250V
    - 断流能力:最高达10kA(在125VAC和125VDC条件下)
    - 温度范围:-55ºC 至 +125ºC
    - 开断时间:100%额定电流下,最小4小时;135%额定电流下,最大1小时;200%额定电流下,最大15秒;15 - 30A范围内,最大30秒;250%额定电流下,最大30秒
    - 冷态电阻:0.189至820欧姆不等
    - 熔化I²t:0.210至2920 A²秒

    3. 产品特点和优势


    - 材料特性:陶瓷体结构提供优异的断流能力和电压等级,镍电镀黄铜帽及锡电镀铜引脚确保长时间可靠性。
    - 多种形式:可选装入式及轴向引线封装,适应不同安装需求。
    - 易于安装:支持手焊和波峰焊接工艺,便于装配。
    - 多认证合规性:满足国际安全标准,如UL、RoHS等,确保产品质量和安全性。

    4. 应用案例和使用建议


    - 应用示例:适用于家电、工业自动化、电源供应系统中,对过电流保护有严格要求的场合。
    - 使用建议:
    - 在波峰焊接过程中,预热时间为60至180秒,焊接温度不超过260°C。
    - 手工焊接时,使用350°C的烙铁头,加热时间不超过5秒。
    - 建议进行应用测试以确保保险丝正常工作。


    5. 兼容性和支持


    - 兼容性:3AB系列保险丝可与多种持证配件配合使用,如传统面板安装保险丝座、快拆式安全保险丝座等。
    - 支持服务:制造商提供产品资料和样品,详细参阅配件推荐部分。

    6. 常见问题与解决方案


    - 问题1:保险丝在焊接后无法正常工作。
    - 解决方案:检查焊接工艺是否正确,特别是焊接温度和时间,必要时重新焊接。
    - 问题2:保险丝在高电流负载下容易熔断。
    - 解决方案:确认负载电流在保险丝额定范围内,避免超过其承受极限。

    7. 总结和推荐


    综上所述,3AB快熔型保险丝凭借其出色的性能和广泛的应用范围,在高电流环境下的保护方面表现出色。其高断流能力和广泛的电压等级使其成为多种应用的理想选择。强烈推荐在需要严格电流保护的应用中使用该产品。

0324.500HXP参数

参数
额定电流 500mA
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 0.115A²S
长*宽*高 32.72mm(长度)
通用封装 插件,D7XL32.7MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0324.500HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0324.500HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0324.500HXP 0324.500HXP数据手册

0324.500HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
