30311250131

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 63V 125V 0.059A²S 快速熔断 Board Mount (Cartridge Style Excluded) 1.25A 垂直安装,通孔安装 8mm(高度)
供应商型号: ZT-30311250131
供应商: 海外现货
标准整包数: 1

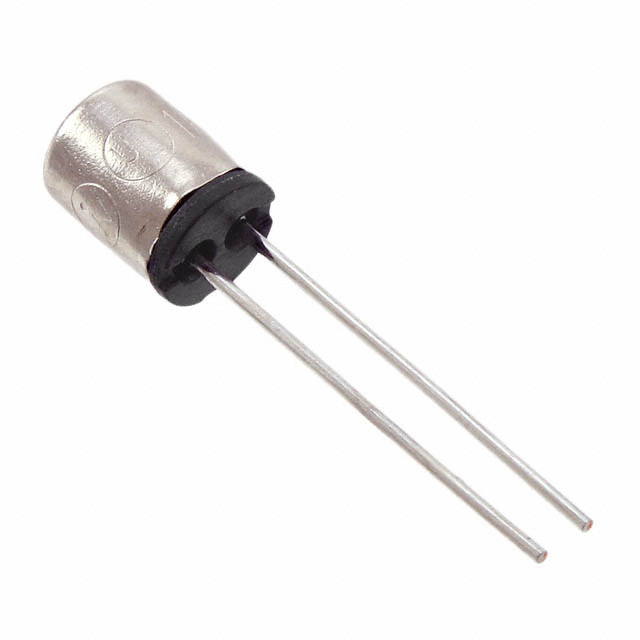

LITTELFUSE 熔断保险丝 30311250131

30311250131概述

    303系列快速动作熔断器——TR3技术手册

    产品简介


    303系列TR3快速动作熔断器是专为125V应用设计的电子保护装置。它属于径向引线型熔断器,旨在根据UL 248-14标准进行生产。该熔断器以其迅速的动作时间和高效保护性能而著称,广泛应用于电池充电器、消费电子产品、电源供应及工业控制器等领域。

    技术参数


    - 额定电流范围:0.050A至5A
    - 电压等级:125V
    - 最大分断能力:50A(125V AC)/ 50A(63V DC)
    - 冷态电阻:范围从0.00007Ω到1.5Ω
    - 最大电压降:1.0×IN(最大值)(mV)
    - 最大功耗:1.0×IN(最大值)(mW)
    - 融化积分:10×IN(最大值)(A²s)

    产品特点和优势


    303系列熔断器具有以下几个显著特点:
    - 紧凑的PCB占用空间:减少了电路板上的空间需求,适合小型化设计。
    - 直接焊接到板上或插拔式版本:提供灵活的安装选项。
    - 低内部电阻:减少了能量损耗。
    - 符合RoHS标准:无铅且不含卤素,环保。
    - 抗冲击外壳:提高了可靠性。
    - 抗振动性能:适应更严苛的工作环境。

    应用案例和使用建议


    303系列熔断器适用于多种应用场景,例如电池充电器、消费电子产品和电源供应等。根据手册中的温度重新评级曲线,建议在23°C下使用的熔断器在其他温度环境下需考虑重新评级以保证安全操作。此外,手册提供了详细的波峰焊接参数,有助于正确执行焊接过程,从而确保良好的焊点质量和器件可靠性能。

    兼容性和支持


    这些熔断器的设计与制造严格遵循国际标准,保证了与其他电子元器件的良好兼容性。制造商还提供了详尽的技术文档和支持,帮助用户正确使用和维护这些产品。

    常见问题与解决方案


    手册中列出了一些常见问题及其解决方案,如如何处理波峰焊接过程中的不良焊点等。如果出现焊接问题,应检查焊接参数是否符合推荐值,必要时调整机器设置或重做焊接。

    总结和推荐


    总体而言,303系列TR3快速动作熔断器因其紧凑的设计、优异的性能和广泛的适用性而成为理想的保护装置选择。其优越的抗振动和抗冲击能力使其特别适合在恶劣环境中使用。对于需要高效可靠的电路保护的应用场合,我们强烈推荐使用这款产品。

30311250131参数

参数
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.059A²S
额定电流 1.25A
熔断电流 -
额定电压-AC 125V
额定电压-DC 63V
长*宽*高 8mm(高度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

30311250131厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

30311250131数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 30311250131 30311250131数据手册
