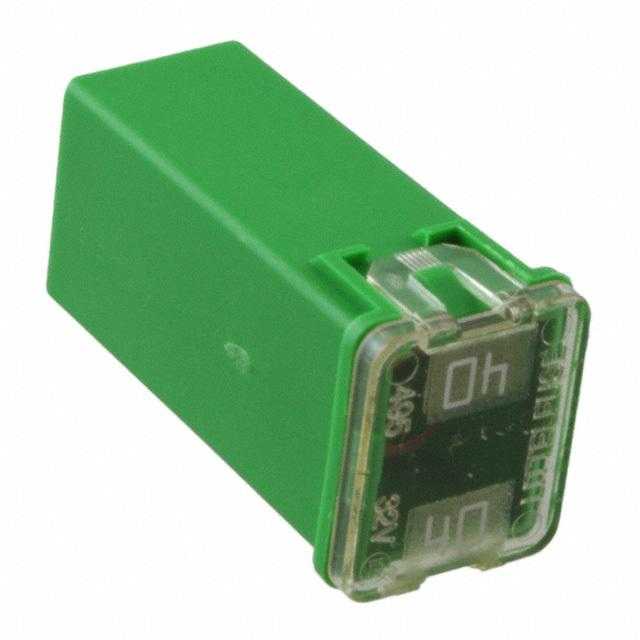

JCAS040.X

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 32V 慢速熔断 Automobile 40A 支架安装 14.1mm*12mm*27mm
供应商型号: ZT-JCAS040.X
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 JCAS040.X

JCAS040.X概述

    电子元器件产品技术手册解析

    1. 产品简介


    MEGA® Bolt-On Fuse(美加牌直连保险丝)
    MEGA® Bolt-On Fuse 是 Littelfuse 公司专为高电流保护设计的专利产品,其最大电流保护能力高达250安培,广泛应用于福特、通用和克莱斯勒等汽车品牌。这些保险丝具有Slo-Blo® 特性,在短暂过载情况下可避免不必要的熔断。
    MIDI® Bolt-On Fuse(迷你牌直连保险丝)
    MIDI® Bolt-On Fuse 同样是 Littelfuse 的专利产品,被原厂设备用于克莱斯勒和宝马车辆。这些保险丝同样具备Slo-Blo® 特性,确保在短时过载条件下稳定工作。
    CNL/CNN Fuses(CNL/CNN保险丝)
    CNL 和 CNN 系列保险丝分别针对低电压电池驱动设备推荐使用,如电动叉车和其他低电压电池驱动的设备。
    JCASE™ High Amp Fuse(JCASE™大电流保险丝)
    JCASE™ 高电流保险丝于1997年推出,用于替代传统MAXI和圆筒式保险丝,适用于多种新车型。其小型化设计符合许多OEM制造商的要求。具备ANSI标准OCR-A字体便于视觉检查系统识别,并具有双弹簧端子和独特的二次锁定功能以确保接线牢固。

    2. 技术参数


    | 产品系列 | 色码 | 电流(A) | 额定电压(V) |

    | MEGA® | 黄色 | 100 | 32 |
    | MEGA® | 绿色 | 125 | 32 |
    | MEGA® | 橙色 | 150 | 32 |
    | MEGA® | 白色 | 175 | 32 |
    | MEGA® | 蓝色 | 200 | 32 |
    | MEGA® | 褐色 | 225 | 32 |
    | MEGA® | 粉色 | 250 | 32 |
    | MIDI® | 绿色 | 40 | 32 |
    | MIDI® | 红色 | 50 | 32 |
    | MIDI® | 白色 | 80 | 32 |
    | CNL | - | 35 - 500 | 32 |
    | CNN | - | 10 - 800 | 130 |
    | JCASE™ | 蓝色 | 20 | 32 |
    | JCASE™ | 粉色 | 30 | 32 |
    | JCASE™ | 绿色 | 40 | 32 |
    | JCASE™ | 红色 | 50 | 32 |
    | JCASE™ | 黄色 | 60 | 32 |

    3. 产品特点和优势


    - MEGA®系列:特别适合高电流需求的汽车应用,Slo-Blo®特性使得它们能够承受短暂的过载而不发生误断。
    - MIDI®系列:与MIDI®系列类似,特别适用于高端汽车品牌的原装设备。
    - CNL/CNN系列:适合电池驱动设备,提供快速反应和可靠保护。
    - JCASE™系列:紧凑型设计和高效连接方式使其成为市场上的优选。

    4. 应用案例和使用建议


    - MEGA®系列:常用于电池和发电机连接及其它需要极高电流保护的大功率电缆上。使用建议是在进行电路维修时,注意不要让临时过载导致不必要的熔断。
    - MIDI®系列:适合原装高端汽车品牌,特别是需要长期稳定性的情况。使用建议是确保保险丝与负载匹配良好。
    - CNL/CNN系列:推荐用于低电压电池操作的设备。使用建议是要定期检查保险丝的状态,以确保其正常工作。
    - JCASE™系列:由于其空间节约设计和高效的连接方式,非常适合用于现代车辆中需要高电流保护的地方。使用建议是安装时务必按照制造商的说明进行,以保证其最佳性能。

    5. 兼容性和支持


    所有上述系列保险丝均与特定标准兼容,例如ANSI标准,且由Littelfuse公司提供全面的技术支持和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断频繁 | 检查负载是否过大;确认连接正确;使用更高额定电流的保险丝 |
    | 端子松动 | 使用更坚固的连接方法;确保安装时使用适当的紧固工具 |
    | 视觉检查错误 | 确认使用的工具符合ANSI标准OCR-A字体要求 |

    7. 总结和推荐


    综上所述,MEGA®、MIDI®、CNL/CNN和JCASE™系列保险丝以其高性能和可靠性赢得了市场的认可。它们不仅能够应对极端的工作条件,而且易于安装和维护。对于需要高度可靠保护的应用场合,这四款产品均是理想的选择。强烈推荐这些保险丝用于各类汽车和电池驱动设备中。

JCAS040.X参数

参数
熔断特性 慢速熔断
保险丝类型 Automobile
熔断 I²t -
额定电流 40A
熔断电流 -
额定电压-AC 32V
额定电压-DC 32V
长*宽*高 14.1mm*12mm*27mm
安装方式 支架安装
零件状态 在售

JCAS040.X厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JCAS040.X数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JCAS040.X JCAS040.X数据手册

JCAS040.X封装设计

查看详情并下载
Symbol
Footprint
3D Model
