0218.050HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.00692A²S 35A 慢速熔断 Cartridge,Glass 50mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: 18E8-0218.050HXP
供应商: 国内现货
标准整包数: 1

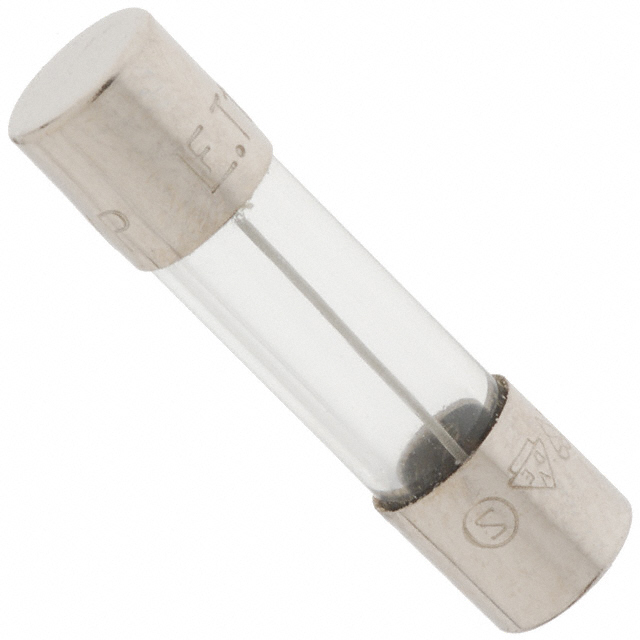

LITTELFUSE 熔断保险丝 0218.050HXP

0218.050HXP概述

    电子元器件产品技术手册:Littelfuse 218系列时间滞后玻璃管式保险丝

    产品简介


    Littelfuse 218系列是5×20毫米尺寸的时间滞后玻璃管式保险丝,专为全球范围内的工业应用设计,符合国际IEC标准(IEC 60127-2)。该系列保险丝采用轴向引线和嵌件两种形式,适用于各种电气保护需求,广泛应用于家电、工具和其他利用设备中,作为补充性保护装置。其符合RoHS合规标准,无铅设计,确保环保及安全性。

    技术参数


    | 参数 | 规格描述 |

    | 额定电流范围 | 0.032A至16A |
    | 额定电压 | 250V |
    | 断路能力 | 最大35A @ 250V AC |
    | 冷态电阻 | 0.0104至1955欧姆 |
    | 熔断I²t值 | 1.6至568A²s |
    | 最大压降 | 0.032A下为5000mV,16A下为150mV |
    | 功耗 | 1.5倍额定电流下的最大功耗为1.6W |
    保险丝具有多种电流等级,每个等级都有详细的时间滞后特性,如过载后熔断所需的时间(见时间滞后曲线)。

    产品特点和优势


    1. 全球适用性:符合国际IEC标准,可在全球范围内使用。
    2. 时间滞后特性:提供更长的延迟时间,防止瞬时过载触发不必要的保护动作。
    3. 环保设计:符合RoHS标准,无铅化处理,满足环保要求。
    4. 高可靠性:通过严格的机械和环境测试,如振动、湿度、盐雾等。

    应用案例和使用建议


    - 典型应用:用于家用电器(如洗衣机、微波炉)、电动工具和小型电机的电路保护。
    - 使用建议:
    - 在选择保险丝时,需确保其额定电流和电压与负载匹配。
    - 避免超负荷使用,严格按照技术参数操作。
    - 定期检查和更换以保证电路安全。

    兼容性和支持


    Littelfuse 218系列保险丝可以与多种通用插座和接线板配套使用,例如345系列面板安装式保险丝座和646系列PC板安装式微型保险丝座。此外,Littelfuse提供完善的客户支持服务,包括技术咨询和技术文档。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断。
    - 解决方案:检查电路是否存在持续过载现象;确认所选保险丝的额定值是否适当。

    2. 问题:焊接时出现不良连接。
    - 解决方案:严格按照推荐的焊接参数进行操作,确保焊接温度和时间控制得当。

    总结和推荐


    Littelfuse 218系列时间滞后玻璃管式保险丝以其卓越的性能和广泛的适用性,成为保护电路的重要选择。无论是环境适应性还是产品可靠性,该系列都表现出色。强烈推荐在需要时间滞后保护的低电压电路中使用此款保险丝,尤其适用于对环境保护有较高要求的应用场合。

0218.050HXP参数

参数
额定电流 50mA
熔断电流 35A
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.00692A²S
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0218.050HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0218.050HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0218.050HXP 0218.050HXP数据手册

0218.050HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
