0213004.MXBP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 226.505A²S 40A 慢速熔断 Cartridge,Glass 4A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: ZT-0213004.MXBP
供应商: 海外现货
标准整包数: 1

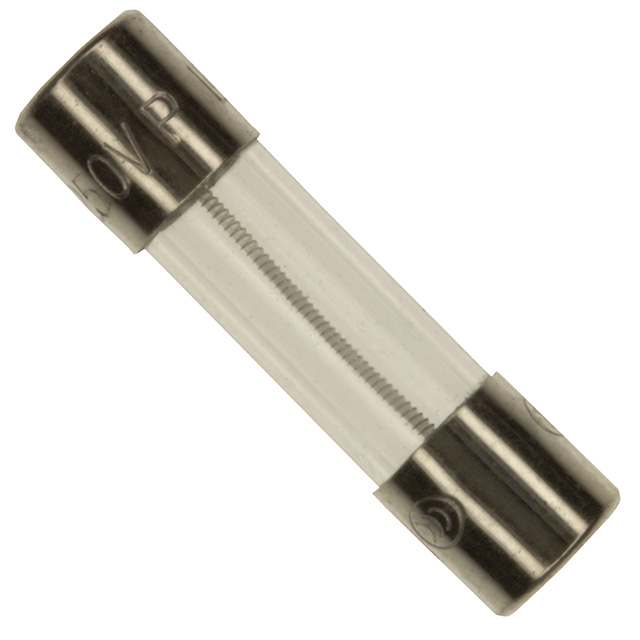

LITTELFUSE 熔断保险丝 0213004.MXBP

0213004.MXBP概述

    5×20 mm Time-Lag 213系列保险丝技术手册

    产品简介


    Littelfuse的5×20 mm Time-Lag 213系列保险丝是一款适用于全球市场的电子元件,主要用于电器设备或终端设备的辅助保护。该保险丝通过了国际电工委员会(IEC)标准认证,可提供对组件或内部电路的独立保护。该系列产品采用玻璃管体设计,具有防铅化处理,符合环保要求。

    技术参数


    - 额定电流范围:0.200A - 6.3A
    - 电压额定值:250V
    - 短路耐受能力:
    - 0.200A:35A@250Vac
    - 0.250A:1.0495A@250Vac
    - 0.315A:0.8475A@250Vac
    - 0.400A:0.5350A@250Vac
    - 0.500A:0.3700A@250Vac
    - 0.630A:0.2750A@250Vac
    - 0.800A:0.1635A@250Vac
    - 1A:0.1165A@250Vac
    - 1.25A:0.0817A@250Vac
    - 1.6A:0.0551A@250Vac
    - 2A:0.0452A@250Vac
    - 2.5A:0.0305A@250Vac
    - 3.15A:0.0231A@250Vac
    - 4A:0.0170A@250Vac
    - 5A:0.0116A@250Vac
    - 6.3A:0.0095A@250Vac
    - 熔断时间曲线:
    - 150%额定电流:最小60分钟
    - 210%额定电流:最大2分钟
    - 275%额定电流:最小0.6秒,最大10秒
    - 400%额定电流:最小0.15秒,最大3秒
    - 1000%额定电流:最小0.02秒,最大0.3秒

    产品特点和优势


    1. 全球适用:该保险丝按照国际电工委员会(IEC)标准制造,可以在全球范围内使用。
    2. 多种形式:提供保险管和轴向引线两种形式,满足不同应用需求。
    3. 高可靠性:符合IEC 60127-2标准,确保长时间运行的安全性。
    4. 环保材料:RoHS合规,无铅化处理,适合环保应用。

    应用案例和使用建议


    - 应用场景:适用于家用电器、工业设备及各种终端设备的过载保护。
    - 使用建议:
    - 焊接工艺:建议使用波峰焊,预热时间为60-180秒,焊锡温度不超过260°C,焊锡保持时间为2-5秒。
    - 手动焊接:建议焊接铁温度为350°C±5°C,加热时间不超过5秒。

    兼容性和支持


    - 兼容性:适用于多种波峰焊设备和手工焊接设备。
    - 支持和服务:Littelfuse提供了详细的产品说明和技术支持,确保用户能够正确安装和使用该保险丝。

    常见问题与解决方案


    - 问题1:保险丝频繁熔断
    - 解决方案:检查电路负载是否超出额定值,调整电路以避免过载。
    - 问题2:焊接时保险丝损坏
    - 解决方案:遵循推荐的手动焊接参数,避免过高的焊接温度和过长的加热时间。

    总结和推荐


    5×20 mm Time-Lag 213系列保险丝凭借其出色的性能和广泛的应用范围,成为市场上可靠的过载保护元件。无论是家用电器还是工业设备,都能找到合适的应用场景。强烈推荐使用该产品,尤其对于那些需要可靠和高性能保护的场合。

0213004.MXBP参数

参数
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 226.505A²S
额定电流 4A
熔断电流 40A
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0213004.MXBP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0213004.MXBP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0213004.MXBP 0213004.MXBP数据手册

0213004.MXBP封装设计

查看详情并下载
Symbol
Footprint
3D Model
