首页  >  产品百科  >  0157.750DR

0157.750DR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.185A²S 快速熔断 Board Mount (Cartridge Style Excluded) 750mA 夹子安装,底座安装,贴片安装 6.5mm*3.7mm*3.9mm
供应商型号: 576-0157.750DR
供应商: Mouser
标准整包数: 1
LITTELFUSE 熔断保险丝 0157.750DR

0157.750DR概述

    157系列标准Nano2®保险丝及夹持组合技术手册

    产品简介

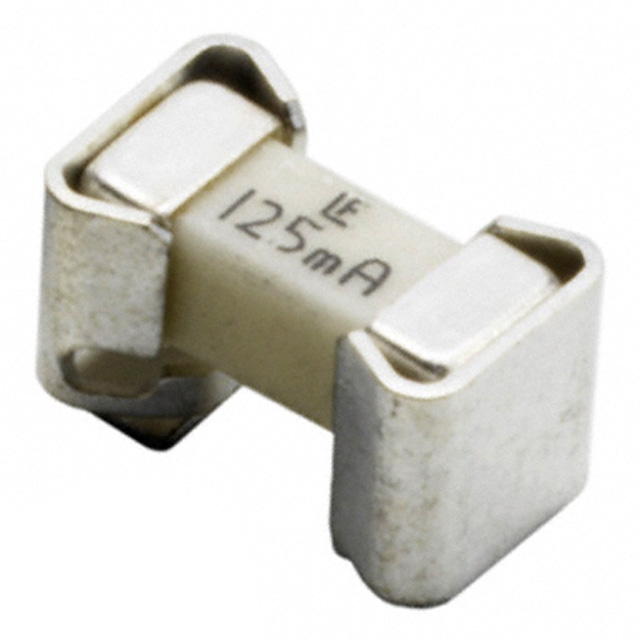

    157系列标准Nano2®保险丝及夹持组合是一款小尺寸方形表面贴装保险丝,适用于快速反应的应用场合。它被预安装在表面贴装式夹具中,可实现自动化装配,便于在印刷电路板(PCB)上进行高效制造。此外,这种设计允许在不拆焊的情况下快速更换保险丝,即使在现场也可轻松操作,且不会对PCB造成不利影响。

    技术参数


    - 额定电流范围:0.062A至10A
    - 最大电压等级:125V AC/DC
    - 中断能力:50A@125VAC/VDC 或 300A@32VDC
    - 熔断时间:在25°C下,100%额定电流下最少4小时,200%额定电流下最多5秒
    - 冷电阻:在低于10%额定电流下,23°C时小于10欧姆
    - I²t值:8ms开断时间

    产品特点和优势


    1. 表面贴装:可自动放置于PCB上,提高生产效率。
    2. 快速响应:非常快的熔断速度,保证高可靠性。
    3. 环保材料:符合RoHS标准,无卤素,适用于绿色制造。
    4. 易于更换:无需拆焊即可更换,降低维护成本。
    5. 广泛适用:提供多种电流等级选择,满足不同应用需求。

    应用案例和使用建议


    - 应用领域:仪器仪表、基站、电信设备等。
    - 使用建议:
    - 确保保险丝的最大温度不超过80°C,以延长使用寿命。
    - 在设计PCB时,应考虑良好的热管理措施,如增加铜层厚度和宽度。
    - 在特殊应用中,可根据需要联系Littelfuse获取定制选项。

    兼容性和支持


    - 兼容性:与RoHS/Pb-Free焊料合金完全兼容,适用于无铅组装。
    - 支持:提供详尽的技术文档和样品,用户可在官方网站上查找更多资源。

    常见问题与解决方案


    1. 问题:保险丝频繁熔断。
    - 解决方案:检查电路负载是否超出额定值,重新评估并调整电路设计。
    2. 问题:无法自动放置于PCB上。
    - 解决方案:确认PCB上的焊盘布局是否正确,确保焊接工艺符合规范。
    3. 问题:更换保险丝时遇到困难。
    - 解决方案:检查夹具是否损坏,必要时更换新的夹具。

    总结和推荐


    157系列标准Nano2®保险丝及夹持组合以其小巧、高效、可靠的特点,在众多应用中表现出色。它不仅能够满足严格的电气性能要求,还具备出色的环境适应性。对于需要快速响应和高可靠性的应用,强烈推荐使用此产品。用户可以根据具体需求选择合适的电流等级,并遵循制造商的建议进行使用和维护。

0157.750DR参数

参数
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.185A²S
额定电流 750mA
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
长*宽*高 6.5mm*3.7mm*3.9mm
安装方式 夹子安装,底座安装,贴片安装
零件状态 在售
包装方式 卷带包装

0157.750DR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0157.750DR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0157.750DR 0157.750DR数据手册

0157.750DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1165 ¥ 26.3344
5+ $ 2.5875 ¥ 21.8644
10+ $ 2.392 ¥ 20.2124
50+ $ 1.8576 ¥ 15.6967
100+ $ 1.7172 ¥ 14.5103
250+ $ 1.5444 ¥ 13.0502
500+ $ 1.4256 ¥ 12.0463
1000+ $ 1.2528 ¥ 10.5862
库存: 2925
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 26.33
