2410SFV1.00FM/125-2

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 0.59A²S 快速熔断 Board Mount (Cartridge Style Excluded) 1A 2410 贴片安装 6.1mm*2.49mm*2.16mm
供应商型号: ZT-2410SFV1.00FM/125-2
供应商: 海外现货
标准整包数: 1

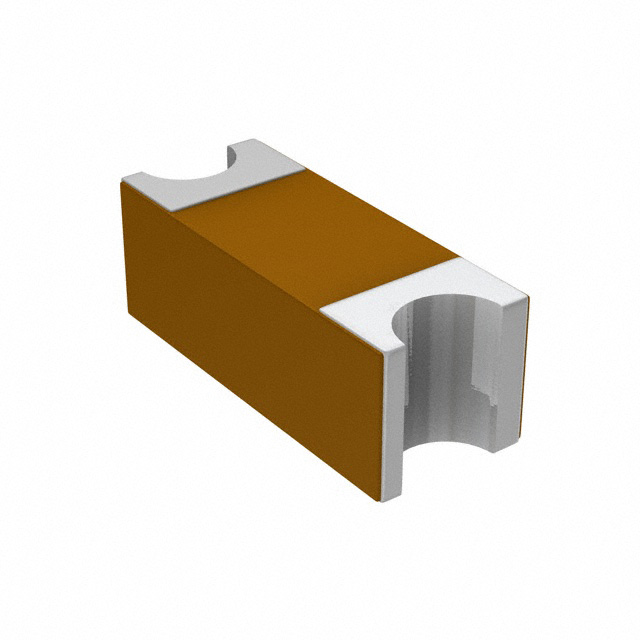

LITTELFUSE 熔断保险丝 2410SFV1.00FM/125-2

2410SFV1.00FM/125-2概述

    2410 Very Fast-Acting Chip Fuses 技术手册

    产品简介


    2410 Very Fast-Acting Chip Fuses 是一款适用于二次级过流保护的应用场合的表面贴装保险丝。它具有铅-free特性,符合RoHS和ELV标准,能够提供高可靠性及防断端帽风险。这种设计采用空气中的直线导线元件,确保一致的熔断和切断特性。

    技术参数


    - 额定电流范围: 0.5A 至 20.0A
    - 电压等级: 65V至250V
    - 最大额定电流下的断开时间:
    - 200% 额定电流时,0.01秒至几秒不等(视具体型号而定)
    - 工作温度范围: -55°C 到 +125°C (需降额)
    - 典型电气特性: 高可靠性、耐冲击电流、强灭弧性能
    - 机械尺寸: 长度 5.95mm 至 6.25mm,宽度 1.96mm 至 2.36mm,厚度 0.97mm 至 1.73mm
    - 额定冷态直流电阻 (DCR): 范围从0.0034Ω到0.231Ω

    产品特点和优势


    - 快速熔断: 在200%过载电流水平下,仅需0.01秒即可熔断。
    - 出色的抗冲击电流能力。
    - 高可靠性和耐用性。
    - 强灭弧特性,提高了电路安全性。
    - 铜终端经过镍和锡电镀处理,提升了耐用性和防腐蚀能力。
    - 复合材料的铜或铜合金熔断丝,增强了结构稳定性。
    - 符合RoHS和ELV标准,环保无卤素。

    应用案例和使用建议


    - 工业设备:适用于各种工业自动化设备的过载保护。
    - LCD/PDP电视:确保电源系统的安全稳定运行。
    - 背光逆变器:确保逆变器的正常运行。
    - 电源供应器:提升电源转换效率。
    - 电信系统:保障电信网络的安全性。
    - 网络设备:提高数据通信的可靠性。
    - 游戏系统:防止因过载导致的故障。
    - 白色家电:提升家用电器的安全性能。
    - 汽车:满足车辆内部电气系统的严格要求。
    使用建议:
    - 在安装前确保保险丝与电路板之间有良好的接触。
    - 检查安装位置是否有潜在的热源影响保险丝的性能。
    - 定期检查并更换保险丝,以确保长期安全运行。

    兼容性和支持


    - 该保险丝与多种电子设备和系统兼容。
    - 提供全面的技术文档和用户手册。
    - 供应商提供优质的售后技术支持。

    常见问题与解决方案


    - Q: 保险丝断开后如何更换?
    - A: 需要将旧保险丝移除,然后安装新的同型号保险丝。
    - Q: 如何选择合适的额定电流?
    - A: 应根据负载电流选择适当的额定电流值,通常应大于工作电流的200%。
    - Q: 如何检测保险丝的好坏?
    - A: 可以使用万用表测量电阻,正常情况下应显示一定的阻值,断路时显示无穷大。

    总结和推荐


    2410 Very Fast-Acting Chip Fuses 作为一款高性能的保险丝,在多种应用场合下展现出色的表现。它的高可靠性、快速响应能力和广泛的适用范围使其成为工业和消费电子产品中的理想选择。推荐在需要快速且可靠过流保护的场合中使用。

2410SFV1.00FM/125-2参数

参数
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.59A²S
额定电流 1A
熔断电流 -
长*宽*高 6.1mm*2.49mm*2.16mm
通用封装 2410
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

2410SFV1.00FM/125-2厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

2410SFV1.00FM/125-2数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 2410SFV1.00FM/125-2 2410SFV1.00FM/125-2数据手册

2410SFV1.00FM/125-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
