0332010.HXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 24A²S 快速熔断 Cartridge,Ceramic 10A 底座安装 31.75mm(长度)
供应商型号: ZT-0332010.HXP
供应商: 海外现货
标准整包数: 1

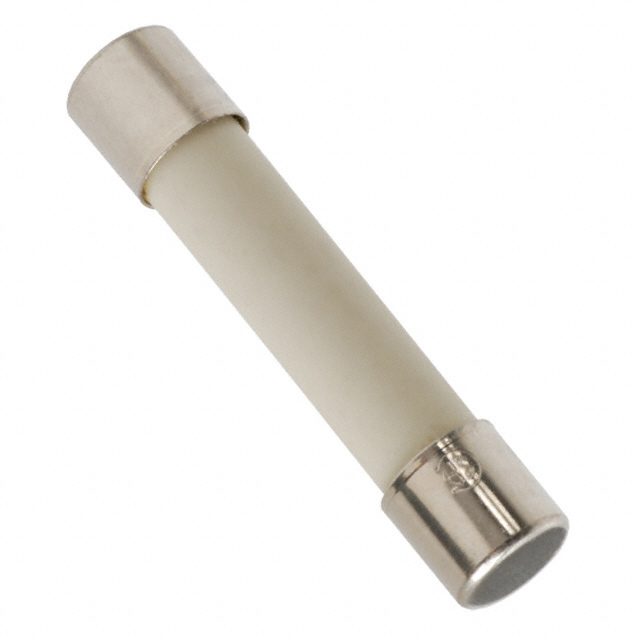

LITTELFUSE 熔断保险丝 0332010.HXP

0332010.HXP概述


    产品简介


    Littelfuse 322/332系列陶瓷快熔断管
    Littelfuse的322/332系列是非常快速动作的3AB保险丝,专门用于硅控整流器(SCR)和其他类似固态设备的保护。这些保险丝具有卓越的性能和广泛的应用范围,适用于家电和利用设备中的组件或内部电路的辅助保护。

    技术参数


    以下是322/332系列保险丝的技术规格:
    | 项目 | 参数 |

    | 额定电流 | 1A - 30A |
    | 额定电压 | 250VAC / 125VDC / 72VDC / 65VAC / 65VDC |
    | 断开能力 | 100A@250Vac / 100A@125Vdc / 200A@72Vdc / 200A@65Vac / 1000A@65Vdc |
    | 熔断时间 | 100%额定电流时,最小4小时;250%额定电流时,最大0.2秒至1秒 |
    | 工作温度 | -55°C 至 +125°C |
    | 冷电阻 | 0.0023Ω 至 0.146Ω |

    产品特点和优势


    322/332系列陶瓷快熔断管具有以下显著特点:
    - 非常快速的动作性能:在250%额定电流下,熔断时间最短可达0.2秒,能够迅速切断过载电流,有效保护下游设备。
    - 高可靠性:采用陶瓷材料和镍镀黄铜帽,经过严格的机械强度测试和环境耐受性测试,确保长期稳定运行。
    - 兼容性好:适用于多种包装和安装方式,如插装、面板安装和PC板安装,方便不同应用场景的选择。
    - 环保设计:符合RoHS标准,无铅化设计,适用于全球市场。

    应用案例和使用建议


    应用案例:
    - 家电和利用设备中的组件或内部电路的保护。
    - 电力转换设备、电机驱动装置和太阳能逆变器等高可靠性应用场合。
    使用建议:
    - 在选择保险丝时,需根据具体应用需求匹配合适的额定电流和电压等级。
    - 为避免误操作,建议在使用前进行充分的测试和验证。
    - 确保保险丝的安装符合电气安全规范,防止因安装不当引发的安全隐患。

    兼容性和支持


    - 322/332系列陶瓷快熔断管提供了丰富的配件选择,如Twist-Lock、Panel Mount和OMNI-BLOK®等。
    - 用户可以联系厂家获取更多技术支持和服务信息,特别是对于应用电压和电流超出最大限制的情况。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题1:保险丝频繁熔断。
    解决方案:检查负载是否超过保险丝的额定电流,或电路是否存在异常情况。必要时更换更高级别的保险丝。
    - 问题2:保险丝不熔断。
    解决方案:确认电路的实际电流是否达到保险丝的熔断阈值。如果实际电流未达到要求,需要检查电路连接或负载情况。
    - 问题3:保险丝外观损坏。
    解决方案:停止使用并更换新的保险丝。检查是否有外力冲击或过热导致保险丝损坏。

    总结和推荐


    综合评估:
    Littelfuse的322/332系列陶瓷快熔断管以其出色的快速动作性能、可靠的环境适应性和广泛的适用性,在工业和消费电子领域拥有极高的市场竞争力。其符合RoHS标准和无铅化设计,使其成为环保和安全要求较高的应用领域的理想选择。
    推荐使用:
    强烈推荐在需要快速保护固态设备的应用中使用Littelfuse 322/332系列陶瓷快熔断管。对于家电和工业设备制造商,它不仅能提供可靠的电路保护,还能满足更高的安全和环保标准。

0332010.HXP参数

参数
额定电压-AC 250V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 24A²S
额定电流 10A
熔断电流 -
长*宽*高 31.75mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 停产
包装方式 散装

0332010.HXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0332010.HXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0332010.HXP 0332010.HXP数据手册

0332010.HXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
