0JTD125.XXID

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 500V 600V 慢速熔断 Cartridge 125A 底座安装 76.2mm(长度)
供应商型号: ZT-0JTD125.XXID
供应商: 海外现货
标准整包数: 1

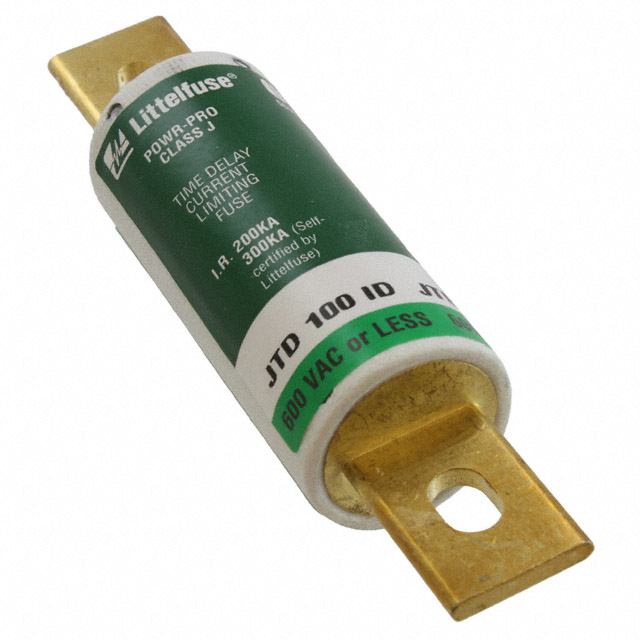

LITTELFUSE 熔断保险丝 0JTD125.XXID

0JTD125.XXID概述

    Littelfuse POWR-PRO® JTD-ID Class J Fuse 技术手册解析

    1. 产品简介


    Littelfuse POWR-PRO® JTD-ID 系列指示式保险丝是一款具有最大保护能力和紧凑设计的电流限制型时间延迟保险丝。它采用独特的专利设计,旨在减少无故障断开的发生。该产品适用于多种工业场合,包括组合电机控制器、电机控制中心、变压器保护及一般用途电路。

    2. 技术参数


    - 电压额定值:
    - 交流电压:600V
    - 直流电压:300V(8/10 - 100A)
    - 直流电压:500V(110 - 600A)
    - 电流范围:
    - 8/10 - 600A
    - 中断能力:
    - 交流:200kA(标准248-8,Class J认证)
    - 交流:300kA(自认证)
    - 直流:20kA
    - 材料:
    - 外壳:蜜胺树脂
    - 接头:镍镀青铜(8/10 - 60A)
    - 黄铜(70 - 200A)
    - 黄铜接头带铜片(225 - 600A)

    3. 产品特点和优势


    - POWR-PRO® 性能: 提供卓越的过载保护和短路保护。
    - 电流限制: 在发生短路时迅速响应,限制电流冲击,保护设备安全。
    - IEC Type 2 保护: 符合国际电工委员会Type 2的保护要求。
    - 视觉指示: 可选的指示和非指示版本,方便故障排查。
    - 双元素设计: 提高保护可靠性和寿命。

    4. 应用案例和使用建议


    - 应用案例:
    - 组合电机控制器和电机控制中心。
    - 变压器保护。
    - 串联电容器开关柜保护。
    - 使用建议:
    - 安装前仔细检查安装环境,确保符合设备所需的电气和机械条件。
    - 使用合适的熔断器座以确保最佳的连接效果。
    - 定期检查并维护,以确保其正常运行和延长使用寿命。

    5. 兼容性和支持


    - 兼容性:
    - 该产品可与Littelfuse系列的JTD-ID熔断器座和JTD熔断器座兼容。

    - 支持和服务:
    - Littelfuse提供全面的技术支持和售后服务,确保客户能够得到及时的帮助和解决方案。

    6. 常见问题与解决方案


    - 问题1:如何确认保险丝已烧断?
    - 解决方案:检查保险丝的指示灯,如果亮起则表示保险丝已烧断,需要更换新的保险丝。
    - 问题2:保险丝在低负载下频繁烧断怎么办?
    - 解决方案:检查电路是否存在异常情况,如过热、短路等。同时,确保选择合适型号的保险丝,避免因过载导致频繁烧断。
    - 问题3:如何正确安装和接线?
    - 解决方案:严格按照安装手册进行操作,确保所有连接点牢固且接触良好。务必使用正确的熔断器座,并确保接线符合安全标准。

    7. 总结和推荐


    Littelfuse POWR-PRO® JTD-ID 系列指示式保险丝以其高可靠性、快速反应和多功能性,在众多应用中表现出色。其独特的视觉指示功能使得故障排查变得简单快捷。因此,我们强烈推荐在高可靠性需求的应用场景中使用此产品。无论是工业生产还是电力分配系统,该保险丝都是一个值得信赖的选择。建议在购买前咨询技术支持团队,确保选型准确无误。

0JTD125.XXID参数

参数
额定电压-AC 600V
额定电压-DC 500V
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 125A
熔断电流 -
长*宽*高 76.2mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

0JTD125.XXID厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0JTD125.XXID数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0JTD125.XXID 0JTD125.XXID数据手册

0JTD125.XXID封装设计

查看详情并下载
Symbol
Footprint
3D Model
