首页  >  产品百科  >  55700000001

55700000001

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 支座 Radial 5A 通孔安装 7mm(长度)*6.6mm(高度)
供应商型号: F6812-ND
供应商: Digi-Key
标准整包数: 1

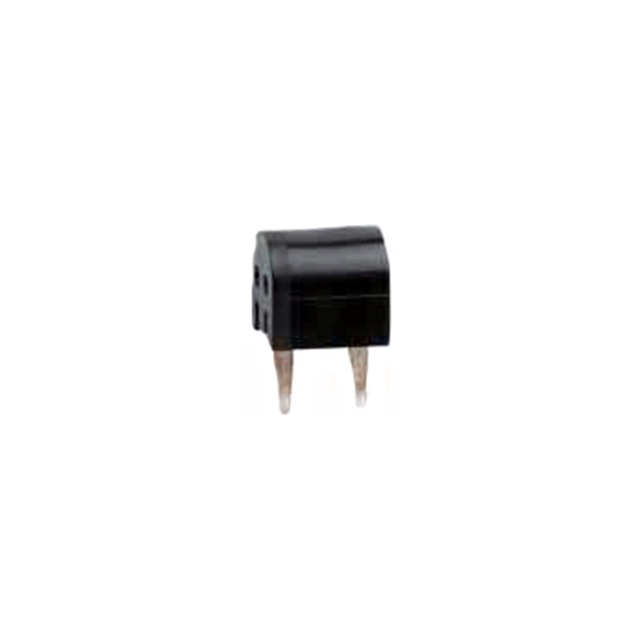

LITTELFUSE 保险丝座和保险丝夹 55700000001

55700000001概述

    电子元器件产品技术手册解析
    本文将详细解析WICKMANN公司生产的几种用于印刷电路板(PCB)安装的插座,包括型号为No. 561、No. 556和No. 557的产品。这些产品专为高可靠性要求的应用而设计,适用于需要精确电流控制和高效热管理的场合。

    产品简介


    No. 561垂直型插座:适用于印刷电路板安装,具有短引线设计,可适应波峰焊接工艺。该产品主要用于电子设备中的电流控制和保护,特别适合于电源管理、通信设备、工业自动化等领域。
    No. 556垂直型插座和No. 557水平型插座:这两款产品同样适用于印刷电路板安装,提供5.08mm的孔间距,便于集成到各种电路设计中。它们广泛应用于消费电子、汽车电子、医疗设备等众多领域。

    技术参数


    - 额定电压:125V
    - 最大电流承载能力:5A
    - 可接受熔断功率耗散:1.6W(在40°C)
    - 导电路径截面积:0.1mm²
    No. 561插座的主体材料为黑色的聚对苯二甲酸丁二醇酯(PBT),符合UL 94-V0防火等级标准;金属部件采用铜铍合金,防腐蚀处理;端子材料为黄铜,表面镀锡以利于焊接。
    No. 556和557插座的主体材料则为黑色的聚酰胺PA6.6,同样符合UL 94-V0防火等级标准;金属部件为耐腐蚀处理的铜合金;端子材料为经过镀锡处理的铜合金。

    产品特点和优势


    这些插座具有高耐温性(达到40°C时仍能正常工作),以及卓越的抗腐蚀性能。此外,它们具备短引线设计,能够有效避免焊接过程中的变形风险,从而确保更高的装配精度。其设计紧凑,能够在有限的空间内实现高效连接,适合于小型化设备的应用需求。

    应用案例和使用建议


    - No. 561垂直型插座非常适合需要垂直布局的应用场景,例如某些需要紧凑空间布局的通信设备。建议在设计PCB时考虑使用短引线设计以提高焊接后的稳定性。

    - No. 556和557插座因其宽泛的孔间距适配性,在多种电路设计中均有出色表现。建议在多层电路板的设计中采用,以增加连接的灵活性和可靠性。

    兼容性和支持


    这些插座与市场上主流的电路板焊接工艺完全兼容。WICKMANN公司为其产品提供了详尽的技术文档和支持服务,包括使用指南、安装手册和技术支持热线,确保用户可以轻松地集成这些组件并进行维护。

    常见问题与解决方案


    - 问题:安装过程中出现引脚变形。
    - 解决办法:在焊接前使用专用夹具固定引脚,避免焊接时的压力导致变形。
    - 问题:电路板上的插座接触不良。
    - 解决办法:检查插座是否正确安装且焊接牢固,必要时可重新焊接。

    总结和推荐


    综合来看,WICKMANN的这些插座产品凭借其高可靠性、优异的电气性能及良好的散热能力,在各类电子设备中表现突出。它们不仅满足了高要求的电流控制和保护需求,还通过简便的安装流程提高了生产效率。因此,对于寻求高品质电子元器件解决方案的企业和个人来说,这些产品是值得信赖的选择。

55700000001参数

参数
保险丝类型 Radial
额定电流 5A
保险丝座类型 支座
长*宽*高 7mm(长度)*6.6mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

55700000001厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

55700000001数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 55700000001 55700000001数据手册

55700000001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.6445 ¥ 15.2856
5+ $ 1.3662 ¥ 12.6988
10+ $ 1.1848 ¥ 11.0123
50+ $ 0.9828 ¥ 9.1352
100+ $ 0.8731 ¥ 8.0373
250+ $ 0.7847 ¥ 7.2233
500+ $ 0.7235 ¥ 6.66
1000+ $ 0.6668 ¥ 6.1382
5000+ $ 0.5993 ¥ 5.5169
库存: 1026
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.28
直接购买
加入购物车
