0473.500VXL

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.21A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 500mA 插件,D3.4XL7.1MM 通孔安装 7.11mm(长度)
供应商型号: ZT-0473.500VXL
供应商: 海外现货
标准整包数: 1

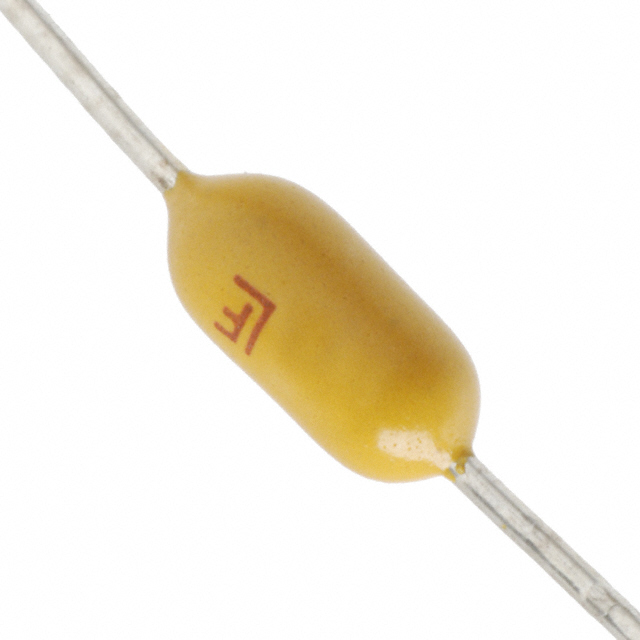

LITTELFUSE 熔断保险丝 0473.500VXL

0473.500VXL概述

    PICO® II Slo-Blo® Fuse 473 系列技术手册

    1. 产品简介


    PICO® II Slo-Blo® 熔断器 473 系列是为电子产品设计的小型高性能延时熔断器。它结合了延时特性和可靠的 PICO® 熔丝性能。本系列熔断器适用于多种应用场合,如平板显示电视、液晶显示器、照明系统、医疗设备及工业设备。

    2. 技术参数


    PICO® II Slo-Blo® 熔断器 473 系列的技术规格如下:
    - 电流范围: 0.375A 至 7A
    - 额定电压: 125V AC/DC
    - 分断能力: 50A @ 125V AC/DC
    - 最大电阻: 1.7550 欧姆(0.375A)
    - 耐压能力: 达到 105.00A2 秒
    - 开路后绝缘电阻: 最小 10,000 欧姆 @ 100V
    - 引脚长度: 52.4mm(2.062")
    - 包装: 卷带包装(Reel)或弹药包(Ammo Pack)

    3. 产品特点和优势


    PICO® II Slo-Blo® 熔断器 473 系列的独特优势在于:
    - 增强的浪涌承受能力: 能够有效吸收瞬时大电流,提高系统稳定性。
    - 小巧尺寸: 适用于空间受限的设计,特别适合便携式设备。
    - 广泛的工作温度范围: -60°C 到 +125°C。
    - 环保材料: 无卤素且符合 RoHS 标准,减少环境污染。

    4. 应用案例和使用建议


    该系列熔断器广泛应用于电子设备保护,如平板电视和显示器。具体使用建议包括:
    - 确保合适的电流等级选择: 根据设备需求选择正确的电流额定值。
    - 测试安装过程: 强烈建议进行应用测试以确保熔断器正常工作。

    5. 兼容性和支持


    PICO® II Slo-Blo® 系列产品兼容标准电子组件和电路板制造工艺。制造商提供详尽的使用说明和技术支持文档,帮助用户进行有效的焊接和装配操作。

    6. 常见问题与解决方案


    - 问题一: 如何判断熔断器是否已损坏?
    - 解决方案: 测试开路后的绝缘电阻是否符合标准。
    - 问题二: 如何正确焊接?
    - 解决方案: 使用推荐的手动焊接参数,避免采用再流焊或回流焊过程。
    - 问题三: 如何进行性能验证?
    - 解决方案: 参照技术手册中的平均时间-电流曲线进行验证。

    7. 总结和推荐


    综上所述,PICO® II Slo-Blo® 熔断器 473 系列以其出色的延时性能、广泛的电流范围和可靠的应用表现,使其成为电子设备保护的理想选择。强烈推荐用于需要高效短路保护的各类电子产品。
    通过以上详细介绍,相信您已经对 PICO® II Slo-Blo® 熔断器 473 系列有了全面了解。希望这些信息能帮助您更好地选择和使用该系列产品。

0473.500VXL参数

参数
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.21A²S
额定电流 500mA
熔断电流 -
长*宽*高 7.11mm(长度)
通用封装 插件,D3.4XL7.1MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0473.500VXL厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0473.500VXL数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0473.500VXL 0473.500VXL数据手册

0473.500VXL封装设计

查看详情并下载
Symbol
Footprint
3D Model
