023503.5MXEP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 17.14A²S 快速熔断 Cartridge,Glass 3.5A 插件,D5.8XL22.5MM 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: 576-023503.5MXEP
供应商: Mouser
标准整包数: 1

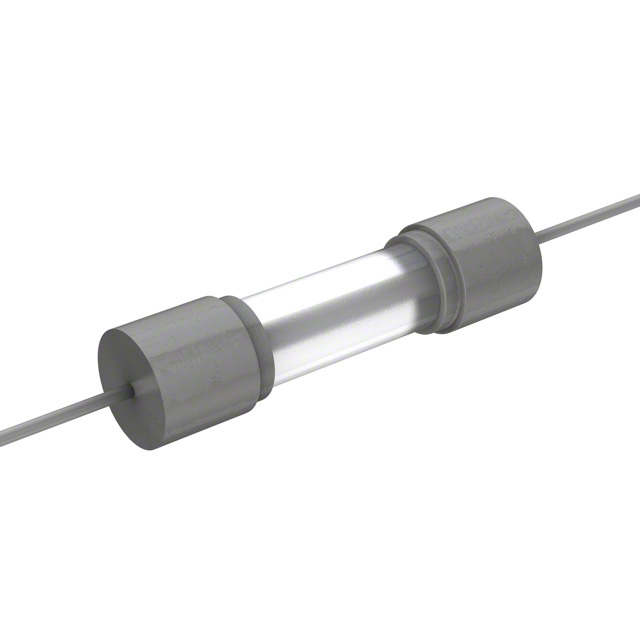

LITTELFUSE 熔断保险丝 023503.5MXEP

023503.5MXEP概述

    # 235系列5×20mm快熔玻璃管式保险丝

    产品简介


    基本介绍
    Littelfuse公司生产的235系列5×20mm快熔玻璃管式保险丝(以下简称“235系列保险丝”)是一款专为需要快速响应的电路设计的产品。该保险丝采用快熔设计,能够在短时间内迅速切断过载电流,保护电子设备免受因短路或其他异常状况导致的损坏。它们广泛应用于家用电器、利用设备和其他需要高可靠性保护的场合。
    主要功能和应用领域
    - 快速响应:能在1秒内断开超过额定电流的电流。
    - 额定电流范围:0.1A到7A。
    - 工作电压:最高250VAC(4A及以下)或125VAC(5A和6A及以上)。
    - 断流能力:高达10kA@125VAC。
    - 应用领域:家电、利用设备等,主要用于个体部件或内部电路的保护。

    技术参数


    电气特性
    | 保险丝型号 | 额定电流 (A) | 电压 (V) | 最大中断容量 (A) | 额定冷态电阻 (Ω) |

    | .100 | 0.1 | 250 | 35 | 8.4000 |
    | .125 | 0.125 | 250 | 35 | 5.7500 |
    | .200 | 0.2 | 250 | 35 | 3.1500 |
    | ... | ... | ... | ... | ... |
    温度重置曲线
    保险丝的工作温度范围为-55°C至+125°C,符合MIL-STD-202标准下的各种测试条件,如热冲击、振动和盐雾测试等。
    安装和焊接参数
    - 预热时间:60-180秒
    - 焊接温度:最大260°C
    - 焊接停留时间:2-5秒
    - 手工焊接参数:焊铁温度350°C ±5°C,加热时间最大5秒。

    产品特点和优势


    - 快速响应:能够在非常短的时间内断开过载电流,防止因短路或其他故障引起的设备损坏。
    - RoHS合规且无铅:满足环保要求。
    - 多种安装形式:既有插件型也有引线型,便于灵活选择安装方式。
    - 广泛认证:符合UL、CSA和ANCE 248标准。
    - 高可靠性:通过多种严格测试,确保产品在严苛环境下的稳定运行。

    应用案例和使用建议


    应用案例
    - 家电设备:电冰箱、洗衣机等的电源保护。
    - 工业控制设备:工业自动化系统中的电路保护。
    - 汽车电子:车载电子系统的电路保护。
    使用建议
    - 在选型时,务必确保所选保险丝的额定电流和电压等级与实际应用需求相符。
    - 建议进行应用测试以确认产品的可靠性。
    - 注意安装时的焊接工艺,特别是手焊时需确保适当的焊接时间和温度。

    兼容性和支持


    - 该保险丝适用于多种类型的电路保护装置,如插件式和轴向引脚式。
    - 支持多种封装形式,可按客户需求提供不同包装形式的产品。
    - 厂商提供了详细的资料和配件列表,以方便客户进行配套使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 烙铁温度过高导致损坏 | 降低烙铁温度,调整焊接时间至推荐范围 |
    | 保险丝熔断频繁 | 检查是否存在持续过载现象,更换合适的保险丝型号 |
    | 焊接后出现虚焊现象 | 确保焊接时间足够,且焊接温度达到要求 |
    | 无法找到对应型号保险丝 | 联系厂商获取适合的应用方案或定制产品 |

    总结和推荐


    综上所述,235系列5×20mm快熔玻璃管式保险丝凭借其快速响应、高可靠性和广泛的认证,成为一款值得信赖的电路保护组件。特别是在对电路安全和可靠性要求较高的应用场景下,该保险丝的表现尤为突出。强烈推荐使用此款保险丝,尤其适用于家用电器、工业控制设备等领域。同时建议进行应用测试以确保最佳效果。

023503.5MXEP参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 17.14A²S
额定电流 3.5A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
长*宽*高 5mm(长度)*20mm(宽度)
通用封装 插件,D5.8XL22.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

023503.5MXEP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

023503.5MXEP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 023503.5MXEP 023503.5MXEP数据手册

023503.5MXEP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
5+ $ 1.2995 ¥ 10.9808
10+ $ 1.219 ¥ 10.3006
50+ $ 0.957 ¥ 8.0867
100+ $ 0.8899 ¥ 7.5197
1000+ $ 0.6296 ¥ 5.3205
库存: 317
起订量: 1 增量: 1
