0885005.DR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 450V 350V 35A²S Board Mount (Cartridge Style Excluded) 5A SMD,10.9X4.8MM 贴片安装 10.86mm*4.78mm*4.78mm
供应商型号: 3995101
供应商: 海外现货
标准整包数: 1

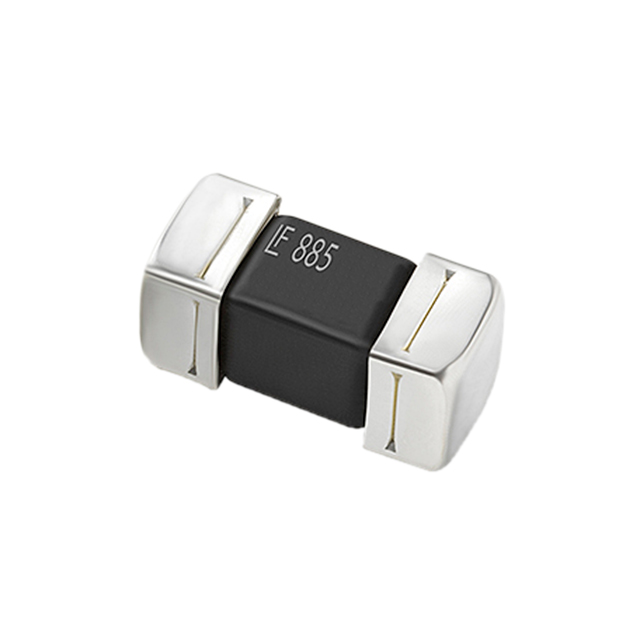

LITTELFUSE 熔断保险丝 0885005.DR

0885005.DR概述


    产品简介


    885系列表面贴装保险丝是Littelfuse公司推出的一款高电压表面贴装保险丝,专门用于需要较高电压和电流保护的应用场合。这款保险丝的最大额定电压可达500VDC,能够提供高达1500A的中断电流能力。其紧凑的设计使得它非常适合在空间有限的应用环境中使用,如汽车电子系统、工业控制系统和通信设备等领域。

    技术参数


    | 额定电流(A) | 额定电压(V) | 最大电压降(mV) | 熔断时间(秒) | 最小开路时间(小时) | 最大开路时间(分钟) |
    |
    | 1.00 | 500 | 105 | 1 | 1 | 2 |
    | 1.25 | 500 | 131 | 1 | 1 | 2 |
    | 1.60 | 500 | 157 | 1 | 1 | 2 |
    | 2.00 | 500 | 182 | 1 | 1 | 2 |
    | 2.50 | 500 | 220 | 1 | 1 | 2 |
    | 3.15 | 500 | 249 | 1 | 1 | 2 |
    | 4.00 | 450 | 316 | 1 | 1 | 2 |
    | 5.00 | 500 | 395 | 1 | 1 | 2 |

    产品特点和优势


    - 高温耐受塑料外壳:采用UL 94 V-0级材料制成,具有优异的耐高温性能。
    - 符合汽车标准:通过了Littelfuse内部AECQ-200测试计划认证,适合于苛刻的汽车应用环境。
    - 低电压降:在额定工作条件下,电压降非常低,从而降低了功率损耗。
    - 高脉冲电阻:能够承受高脉冲电流,提高了可靠性。
    - 无铅设计:兼容无铅焊接工艺和高温回流焊,满足现代制造需求。
    - 多种电流等级:提供从1A到5A的多种电流等级选择,适应不同应用需求。

    应用案例和使用建议


    应用案例:
    - 汽车电子系统:可用于汽车电控单元(ECU)、电池管理系统(BMS)等关键部件,确保系统在异常情况下的安全运行。
    - 工业控制设备:适用于工厂自动化控制系统、电机驱动装置等设备的保护。
    使用建议:
    - 在使用时需注意保险丝的工作温度范围为-40°C至+85°C,并根据具体工作条件进行适当降额使用。
    - 考虑到其较高的额定电流和电压,建议在电路设计时留有一定的裕量,以避免过载。

    兼容性和支持


    - 兼容性:该产品兼容无铅焊接工艺,适用于高温回流焊,可广泛应用于多种电子制造过程中。
    - 支持和服务:Littelfuse提供详细的技术文档和支持服务,客户可以通过其官方网站获取更多相关信息和技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 保险丝在正常操作下熔断 | 检查负载是否过载,重新评估负载要求 |
    | 焊接后保险丝性能下降 | 检查焊接工艺是否符合要求,重新焊接 |
    | 工作温度超出额定范围 | 采取散热措施,调整电路布局,避免热点集中 |

    总结和推荐


    885系列保险丝以其卓越的性能和广泛的适用性,成为汽车电子、工业控制等领域的理想选择。其高电压额定值、强大的脉冲抗性和良好的耐热性能使其能够在复杂的工作环境中可靠运行。同时,其丰富的电流等级选择和对无铅焊接工艺的良好兼容性,使其在市场上具备较强的竞争力。总体而言,我们强烈推荐这款产品给需要高可靠性保护的电子系统设计者和制造商。

0885005.DR参数

参数
额定电压-AC 350V
额定电压-DC 450V
熔断特性 -
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 35A²S
额定电流 5A
熔断电流 -
长*宽*高 10.86mm*4.78mm*4.78mm
通用封装 SMD,10.9X4.8MM
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0885005.DR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0885005.DR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0885005.DR 0885005.DR数据手册

0885005.DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
