0278003.V

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 0.759A²S 快速熔断 Board Mount (Cartridge Style Excluded) 3A 插件 垂直安装,通孔安装 7.3mm(长度)*7.3mm(高度)
供应商型号: 576-0278003.V
供应商: Mouser
标准整包数: 1

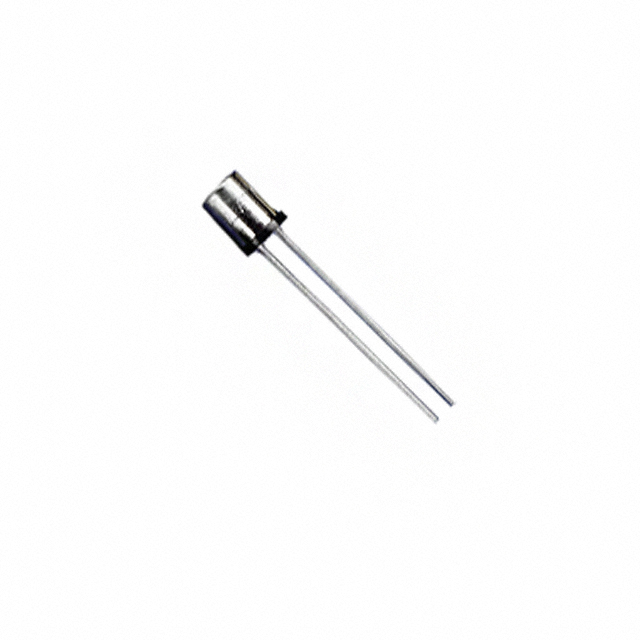

LITTELFUSE 熔断保险丝 0278003.V

0278003.V概述

    MICRO™ Very Fast-Acting Fuse 272/273/274/278/279 系列技术手册

    1. 产品简介


    MICRO™ 非常快速动作熔断器 272/273/274/278/279 系列 是一种专为高可靠性需求设计的电子元器件,最初是为美国太空计划开发的。这种熔断器采用紧凑设计,适用于多种电路保护场合,如印刷电路板和类似设备。该系列产品提供插件式或径向引脚两种形式,覆盖从0.002A到5A的广泛电流范围,以满足不同的设计需求。

    2. 技术参数


    - 工作温度范围:
    - 273 和 279 系列:–55°C 至 +85°C
    - 272 和 278 系列:–55°C 至 +125°C
    - 电压额定值:125V AC/DC
    - 最大电流:5A
    - 断流能力:10,000A@125VAC/VDC
    - 冷态电阻:根据电流的不同,范围从0.00000000845Ω至0.0716Ω
    - 熔化I²t:根据电流的不同,范围从0.00000000845A²s至2.21A²s

    3. 产品特点和优势


    - 军事等级:该系列熔断器可提供军事等级,适用于严格要求的场合。
    - 高断流能力:具有较高的断流能力,确保在短路时能够迅速切断电流。
    - 透明盖子选项:提供透明盖子选项,以便查看熔丝的状态。
    - 广泛电流范围:覆盖非常低的电流(0.002A)到5A,适用于多种应用场景。
    - 插件式选择:提供插件式选择,适应短引线或长引线的应用需求。
    - 适用于电子组件:特别适合用于印刷电路板和其他电子设备。

    4. 应用案例和使用建议


    - 应用场景:适用于各种印刷电路板和类似设备,提供过载和短路保护。
    - 使用建议:
    - 在焊接过程中,建议采用波峰焊接工艺,预热时间控制在60-180秒,焊接温度不超过260°C,焊接时间为2-5秒。
    - 手工焊接时,建议使用温度在350°C ± 5°C的烙铁,加热时间不超过5秒。

    5. 兼容性和支持


    - 兼容性:此系列熔断器与不同类型的电路板和其他电子设备兼容。
    - 技术支持:Littelfuse 提供相应的技术文档和样本,用户可以根据需要进行申请和下载。

    6. 常见问题与解决方案


    - 问题:熔断器在长时间运行后出现熔断失效。
    - 解决方案:检查电路是否存在过载或短路情况,并根据实际情况更换合适的熔断器。
    - 问题:在焊接过程中,熔断器损坏。
    - 解决方案:确保焊接参数符合推荐标准,并且焊接温度不超过推荐范围。

    7. 总结和推荐


    总结:MICRO™ 非常快速动作熔断器 272/273/274/278/279 系列以其高可靠性、广泛的电流范围和适用性而著称,非常适合于要求严格的电子设备。其强大的断流能力和军用等级使它成为许多工业和商业应用的理想选择。
    推荐:强烈推荐该系列产品用于需要可靠过载和短路保护的电路设计中。

0278003.V参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.759A²S
额定电流 3A
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
长*宽*高 7.3mm(长度)*7.3mm(高度)
通用封装 插件
安装方式 垂直安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0278003.V厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0278003.V数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0278003.V 0278003.V数据手册

0278003.V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.6445 ¥ 208.246
5+ $ 21.0384 ¥ 177.7745
10+ $ 19.2888 ¥ 162.9904
50+ $ 17.1612 ¥ 145.0121
100+ $ 15.456 ¥ 130.6032
250+ $ 14.8365 ¥ 125.3684
500+ $ 14.7 ¥ 124.215
库存: 10
起订量: 1 增量: 1
