首页  >  产品百科  >  0230.500DRT3SP

0230.500DRT3SP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 250V 1.16A²S 慢速熔断 Cartridge,Glass 500mA 插件,D4.5XL14.5MM 标准安装,盒式安装,通孔安装 14.5mm(长度)
供应商型号: ZT-0230.500DRT3SP
供应商: 海外现货
标准整包数: 1

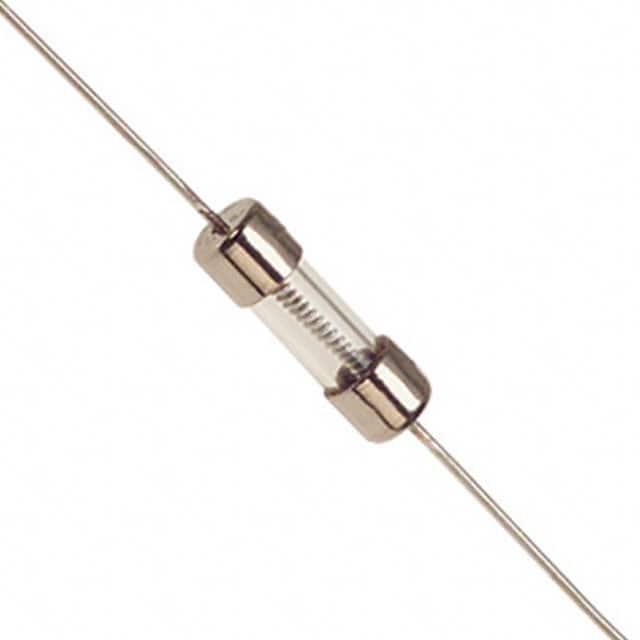

LITTELFUSE 熔断保险丝 0230.500DRT3SP

0230.500DRT3SP概述


    产品简介


    Littelfuse 229/230系列Slo-Blo®保险丝是市场上一款适用于苛刻电信行业要求的电子元器件。该系列产品提供两种形式:2AG尺寸的圆筒形保险丝和轴向引线式保险丝。这些保险丝主要用于过流保护,能够承受高电流短时脉冲,符合电话设备的短路要求(UL 60950-1/UL 62368-1标准)。该系列产品还包括可选的指示型和防洗型保险丝,具有广泛的引线成型尺寸和包装选项。

    技术参数


    电气特性
    - 额定电流范围: 0.250A 至 7A
    - 电压等级: 250V
    - 中断能力: 35A@250Vac,10KA@125Vac/125Vdc,80A@310Vac
    - 冷态电阻: 见表(例如0.25A型号为2.4300Ω)
    - 熔断时间:
    - 100%额定电流: 最小4小时
    - 135%额定电流: 1小时最大
    - 200%额定电流: 最少3秒,最多20秒
    - 浪涌耐受: 防止50次双指数冲击波,峰值电流和电压见具体规格
    工作环境
    - 操作温度范围: -55°C至+125°C
    - 振动: 符合MIL-STD-202方法201
    - 湿度: 符合MIL-STD-202方法103测试条件A
    - 盐雾: 符合MIL-STD-202方法101测试条件B
    - 热冲击: 符合MIL-STD-202方法107测试条件B

    产品特点和优势


    Littelfuse 229/230系列Slo-Blo®保险丝的主要特点和优势包括:
    - 多形式选择: 可供选择的圆筒形和轴向引线式设计,满足不同应用需求。
    - UL认证: 符合UL 248-14标准。
    - 环保材料: RoHS合规,无铅。
    - 故障指示: 可选配的故障指示功能,帮助快速定位故障位置,简化故障排查。
    - 防洗型: 针对需要进行板清洗的应用,提供额外密封处理。
    - 绝缘套管: 可选配的绝缘套管提高安全性。

    应用案例和使用建议


    229/230系列保险丝广泛应用于电信设备中,尤其适合于需要高度可靠性和过载保护的应用场合。对于需要频繁浪涌耐受的应用场景,如电话设备和通信系统,这类保险丝表现出色。根据手册,保险丝应安装在具有良好通风和散热的设计中,以确保其正常工作。同时,在手焊接和波峰焊接过程中,需要注意推荐的工艺参数,以防止焊接过程中损坏保险丝。

    兼容性和支持


    Littelfuse提供一系列兼容配件,包括多种保险丝夹具、模块和插件,确保用户可以灵活选择合适的配件。此外,Littelfuse还提供了详细的技术文档和支持服务,以便客户进行产品安装和维护。

    常见问题与解决方案


    - 问题1: 安装后保险丝不动作。
    - 解决方案: 检查接线是否正确,确认负载没有超过保险丝额定值。
    - 问题2: 保险丝烧断频繁。
    - 解决方案: 检查电路是否存在过载或短路现象,必要时更换更高额定值的保险丝。
    - 问题3: 熔断指示器未工作。
    - 解决方案: 确认保险丝是否有熔断指示功能,如果确实配备该功能而指示器仍未工作,建议联系制造商获取技术支持。

    总结和推荐


    Littelfuse 229/230系列Slo-Blo®保险丝以其优异的电气特性和广泛的工作环境适应性,非常适合用于电信和其他高可靠性要求的设备中。特别是其故障指示和防洗型设计显著提升了其应用价值。总体而言,这是一款值得推荐的产品,无论是对于需要高度可靠性还是紧凑设计的应用场合。

0230.500DRT3SP参数

参数
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 1.16A²S
额定电流 500mA
熔断电流 -
长*宽*高 14.5mm(长度)
通用封装 插件,D4.5XL14.5MM
安装方式 标准安装,盒式安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0230.500DRT3SP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0230.500DRT3SP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0230.500DRT3SP 0230.500DRT3SP数据手册

0230.500DRT3SP封装设计

查看详情并下载
Symbol
Footprint
3D Model
