首页  >  产品百科  >  0298125.ZXBLT

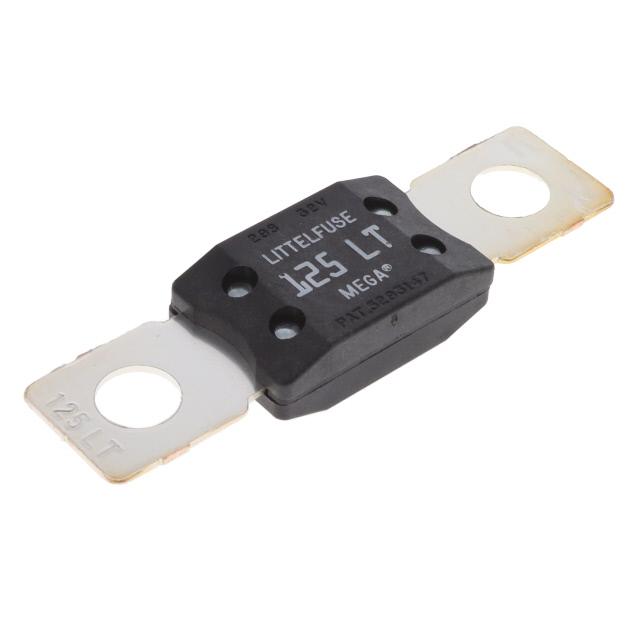

0298125.ZXBLT

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 32V 57800A²S 2KA 慢速熔断 Automotive 125A 支架安装,螺纹安装 29.2mm*19.05mm*9.9mm
供应商型号: ZT-0298125.ZXBLT
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0298125.ZXBLT

0298125.ZXBLT概述

    # 高电流熔断器技术手册解析

    产品简介


    Littelfuse的MEGA®低温度熔断器是一种专为高电流电路保护设计的产品,能够提供高达275安培的电流保护。这款熔断器采用了独特的“扩散药片技术”(Diffusion Pill Technology),使其在电池和交流发电机保护应用中表现卓越。此外,该熔断器还具有时间延迟特性,有助于避免因瞬时过载引起的误动作。
    应用领域
    - 电池和交流发电机保护
    - 大电流电缆的保护
    - 其他需要超大电流保护的应用场合

    技术参数


    以下是MEGA®低温度熔断器的主要技术规格:
    - 额定电压: 32 VDC
    - 分断能力: 2000A @ 32 VDC
    - 工作温度范围: -40˚C 到 +125˚C
    - 外壳材料: PPA-GF33HS
    - 端子材料: 铜(银铜可供选择)
    - 安装扭矩: 12-18 Nm M8
    - 冷态电阻:
    - 125A: 0.330 mΩ
    - 150A: 0.258 mΩ
    - 175A: 0.232 mΩ
    - 200A: 0.214 mΩ
    - 225A: 0.177 mΩ
    - 250A: 0.144 mΩ
    - 275A: 0.122 mΩ

    产品特点和优势


    MEGA®低温度熔断器具备以下特点和优势:
    - “扩散药片技术”: 提供卓越的保护性能和可靠性。
    - 时间延迟特性: 避免误动作,减少不必要的系统停机时间。
    - 宽泛的工作温度范围: 适用于各种严苛环境下的工业应用。
    - 高分断能力: 能够应对高达2000A的电流冲击。
    - 冷态电阻小: 确保更高的工作效率和更低的能耗。

    应用案例和使用建议


    应用案例
    MEGA®低温度熔断器广泛应用于电池和交流发电机的保护系统中,可以有效防止因短路或其他故障导致的过电流情况。例如,在电动汽车(EV)的动力电池组中,使用这类熔断器能够提供必要的保护,确保车辆运行安全。
    使用建议
    - 正确选择熔断器规格: 确保所选型号的电流等级符合实际应用需求。
    - 定期检查安装状态: 定期检查熔断器的安装扭矩,确保其保持在正确的范围内。
    - 关注工作环境温度: 在极端温度环境下使用时,注意监测工作温度,避免超出熔断器的工作温度范围。

    兼容性和支持


    兼容性
    MEGA®低温度熔断器可与标准电气连接器配合使用。其M8螺栓终端设计便于与大多数标准电气装置集成。此外,由于该产品符合国际电气标准,因此在多种应用中均具有良好的兼容性。
    支持
    Littelfuse公司提供了详细的技术支持文档和在线资源,用户可以通过官方网站访问这些资料。此外,若在安装或使用过程中遇到任何问题,也可联系Littelfuse的技术支持团队获取帮助。

    常见问题与解决方案


    问题1:如何检查熔断器是否正常工作?
    - 解决方案: 定期测量熔断器两端的电压降,确保其在额定值范围内。
    问题2:熔断器出现误动作怎么办?
    - 解决方案: 检查负载是否有异常,排除短路或过载的可能性;同时确认熔断器是否选择了合适的规格。
    问题3:如何更换熔断器?
    - 解决方案: 在更换前务必切断电源,待熔断器完全冷却后,按照制造商的指示进行更换操作。

    总结和推荐


    综上所述,MEGA®低温度熔断器以其出色的保护性能、时间延迟特性和广泛的温度适应性,成为高电流电路保护的理想选择。特别是其“扩散药片技术”能够显著提升系统的稳定性和可靠性。对于需要高度可靠电路保护的应用场景,我们强烈推荐使用这款产品。

0298125.ZXBLT参数

参数
熔断 I²t 57800A²S
额定电流 125A
熔断电流 2KA
额定电压-AC -
额定电压-DC 32V
熔断特性 慢速熔断
保险丝类型 Automotive
长*宽*高 29.2mm*19.05mm*9.9mm
安装方式 支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

0298125.ZXBLT厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0298125.ZXBLT数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0298125.ZXBLT 0298125.ZXBLT数据手册

0298125.ZXBLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
