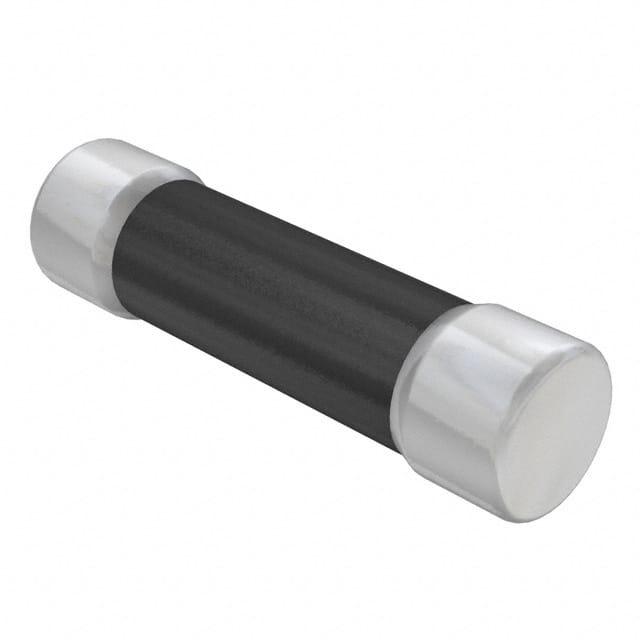

0SPF004.T

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 1KV 1KV 23.031A²S 20KA 快速熔断 Cartridge 4A 底座安装 38.1mm(长度)*38mm(宽度)
供应商型号: CGC-0SPF004.T
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0SPF004.T

0SPF004.T概述

    # SPF系列光伏保险丝技术手册

    产品简介


    SPF系列光伏保险丝概述
    SPF系列光伏保险丝专为保护光伏(Photovoltaic,简称PV)系统而设计,适用于1000 Vdc电压等级,额定电流范围为1A至30A。这款微型熔断器(10 x 38 mm)能够在逆变器、汇流箱和电池充电控制器等应用中安全保护光伏模块和导线免受反向过电流的影响。

    技术参数


    主要技术规格
    - 电压等级: 1000 Vdc
    - 电流等级: 1A, 2A, 3A, 3.5A, 4A, 5A, 6A, 8A, 10A, 12A, 15A, 20A, 25A, 30A
    - 最大断流能力:
    - 1A - 20A: 20 kA
    - 25A - 30A: 50 kA
    - 时间常数: ≤ 2ms
    - 材料:
    - 本体: 玛拉基塑料
    - 罩盖: 铜合金
    电气特性
    - 认证标准:
    - UL 248-19认证
    - IEC 60269-6认证
    - CSA认证
    - RoHS合规性
    - 生产国: 墨西哥

    产品特点和优势


    SPF系列光伏保险丝的优势
    - 符合UL和IEC光伏标准
    - 额定电流等级从1A到30A,灵活选择
    - 断流能力高达20 kA(1A-20A),50 kA(25A-30A)
    - 提供板载安装和死前插座两种安装方式

    应用案例和使用建议


    应用案例
    - 逆变器:确保逆变器的安全运行,避免因过电流导致的故障。
    - 汇流箱:保护汇流箱内的电路不受短路影响。
    - 电池充电控制器:保护电池充电控制器免受过电流破坏。
    使用建议
    - 在选择具体电流等级时,根据实际负载需求进行匹配。
    - 安装时应确保连接可靠,以防止过热引发火灾风险。
    - 定期检查保险丝状态,确保及时更换损坏的保险丝。

    兼容性和支持


    兼容性
    - 本系列产品可与其他光伏系统组件良好配合使用,广泛应用于各种光伏发电设备。
    厂商支持
    - 文档提供了一系列详细的安装指南和常见问题解答,方便用户进行自我排查。
    - 用户可通过官方技术支持获取更多帮助,包括安装、调试、故障排除等方面的支持。

    常见问题与解决方案


    常见问题及解决方法
    - 问题: 保险丝频繁烧毁。
    - 解决办法: 检查负载是否超出保险丝的额定值;如果负载正常,可能需要更换更高级别的保险丝。

    - 问题: 安装后发现无响应。
    - 解决办法: 确认连接是否正确;检查电源输入是否正常;确认是否有外部因素干扰。

    总结和推荐


    综合评估
    SPF系列光伏保险丝以其高可靠性、多样的电流等级和广泛的适用性,在光伏系统中表现出色。无论是针对小型家用系统还是大型商业项目,该系列保险丝都提供了可靠的选择。
    推荐使用
    鉴于其卓越的性能和广泛应用,强烈推荐使用SPF系列光伏保险丝以保障光伏系统的安全稳定运行。

0SPF004.T参数

参数
额定电压-DC 1KV
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t 23.031A²S
额定电流 4A
熔断电流 20KA
额定电压-AC 1KV
长*宽*高 38.1mm(长度)*38mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0SPF004.T厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0SPF004.T数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0SPF004.T 0SPF004.T数据手册

0SPF004.T封装设计

查看详情并下载
Symbol
Footprint
3D Model
