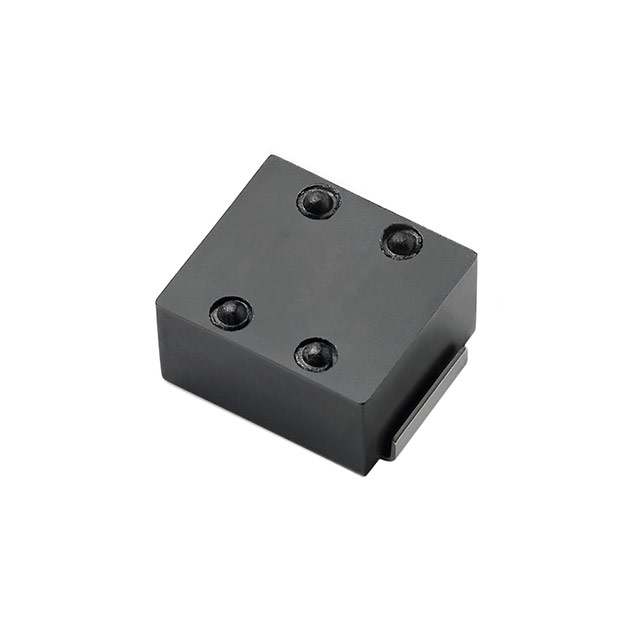

0881070.UR

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 75V 1250A²S Board Mount (Cartridge Style Excluded) 70A SMD 贴片安装 10mm(长度)*6.8mm(高度)
供应商型号: 0881070.UR 涂标
供应商: 国内现货
标准整包数: 1
LITTELFUSE 熔断保险丝 0881070.UR

0881070.UR概述

    881F系列高电流快开表面贴装保险丝技术手册

    1. 产品简介


    881F系列高电流快开表面贴装保险丝是一种小尺寸方形的表面贴装保险丝,专为各种应用中的高电流电路提供补充过流保护。这一更快响应时间版本提升了产品在应用中的过载和短路电流事件的保护性能。

    2. 技术参数


    - 额定电流范围:70A至100A
    - 最大电压额定值:75V直流
    - 中断额定值:1500A @ 75Vdc
    - 冷态电阻:0.52mΩ至0.82mΩ(根据不同额定电流)
    - 典型熔断I²t值:2000A²s至4800A²s
    - 典型温度上升:最大127°C
    - 包装:24mm带盘卷装,符合EIA-481标准(IEC 60286,第3部分)
    - 封装材料:主体材料为耐热塑料,终端为镀锡铜
    - 认证:UL、CSA和NMX 248-1认证

    3. 产品特点和优势


    - 高效保护:适用于多种高功率应用场景,如刀片服务器、路由器、高功率电池系统等。
    - 快速响应:具有快速的开断响应时间,有效应对过载和短路情况。
    - 高可靠性:采用无焊设计,确保长期稳定可靠运行。
    - 环保合规:无铅、无卤素且符合RoHS标准。
    - 多用途:可适应广泛的电压需求和应用场合,保证安全可靠的过流保护。

    4. 应用案例和使用建议


    - 刀片服务器:在高电流负载下提供快速的保护响应。
    - 路由器:确保关键网络组件的电源稳定性。
    - 高功率电池系统:防止电池故障导致的电源不稳定。
    使用建议:
    - 在安装过程中,确保采用推荐的焊接条件进行焊接。
    - 确保应用环境温度不超过150°C,以维持最佳工作状态。
    - 测试过程中应严格遵循制造商推荐的测试条件。

    5. 兼容性和支持


    - 兼容性:适合批量组装要求,与高电流应用中的其他电子元器件良好兼容。
    - 支持和服务:如需技术支持,请联系Littelfuse的技术支持团队。

    6. 常见问题与解决方案


    - Q1: 额定电流与实际电流不匹配怎么办?
    - A1: 应检查电路设计,确保电流在额定范围内,并适当选择合适的保险丝型号。

    - Q2: 安装过程中保险丝损坏怎么办?
    - A2: 检查焊接过程是否符合规范,必要时重新进行焊接。

    7. 总结和推荐


    综上所述,881F系列高电流快开表面贴装保险丝以其高效的保护性能、快速的响应时间和广泛的适用范围,在高电流应用场景中表现优异。强烈推荐用于高可靠性要求的电路保护系统中。

0881070.UR参数

参数
额定电压-DC 75V
熔断特性 -
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 1250A²S
额定电流 70A
熔断电流 -
额定电压-AC -
长*宽*高 10mm(长度)*6.8mm(高度)
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0881070.UR厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0881070.UR数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0881070.UR 0881070.UR数据手册

0881070.UR封装设计

查看详情并下载
Symbol
Footprint
3D Model
