0471005.MAT1L

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 125V 125V 15.4A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 5A 插件,D2.8XL7.1MM 通孔安装 7.11mm(长度)
供应商型号: ET-1453881
供应商: 海外现货
标准整包数: 1

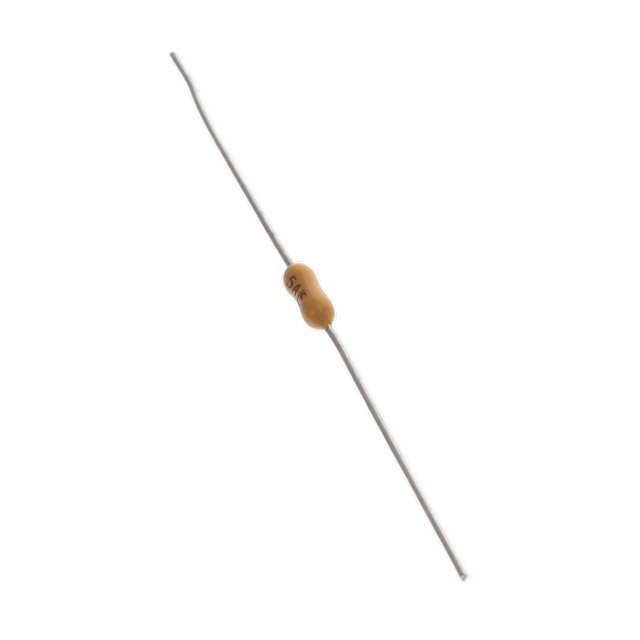

LITTELFUSE 熔断保险丝 0471005.MAT1L

0471005.MAT1L概述

    PICO® II 471系列延时熔断保险丝产品技术手册

    1. 产品简介


    PICO® II 471系列延时熔断保险丝是专为需要中等浪涌电流耐受的应用而设计的小型化子微型保险丝。适用于多种电子设备,包括平板显示电视、液晶显示器、照明系统、医疗设备和工业设备等。此款保险丝以其紧凑的设计、广泛的电流等级选择及良好的热稳定性著称。

    2. 技术参数


    - 额定电流范围:0.500A 至 5A
    - 最大电压额定值:125V AC/DC
    - 中断能力:50A@125VAC/DC
    - 额定冷电阻(典型值):0.0084Ω至0.1890Ω
    - 时间-电流曲线特性:100%额定电流下最小4小时;200%额定电流下最大120秒
    - 操作温度范围:-55°C 至 +125°C
    - 符合标准:RoHS、UL 94V-0、MIL-STD-202相关测试

    3. 产品特点和优势


    PICO® II 471系列具有以下特点和优势:
    - 小巧的封装尺寸和广泛的工作电流范围使其适合于各种空间受限的应用。
    - 罗氏合剂免费版本提供环保选择。
    - 热稳定性和宽工作温度范围增强了其在不同环境下的可靠性。
    - 良好的浪涌电流承受能力和时间-电流特性确保了在特定电流条件下长时间的保护。

    4. 应用案例和使用建议


    - 平板电视:适用于需要精确电流保护的电路设计中,如电源管理和输入滤波电路。
    - 照明系统:能够适应快速变化的电流需求,防止因过载导致的故障。
    - 医疗设备:在医疗仪器的精密电路中提供必要的保护,以防止意外的电流波动损害敏感组件。
    使用建议:
    - 应用前进行详细测试,以验证保险丝的适用性和有效性。
    - 在安装和维护过程中遵循制造商的推荐焊接参数,避免损坏保险丝。
    - 注意保险丝不可用于红外或对流回流过程。

    5. 兼容性和支持


    PICO® II 471系列与市面上大多数标准的电子设备和其他保险丝兼容。供应商提供详尽的技术支持,包括详细的安装指南、维护手册以及在线技术支持。

    6. 常见问题与解决方案


    - Q: 如何处理保险丝因过载而触发的情况?
    - A: 更换新的保险丝前,应先调查并修复导致过载的原因。
    - Q: 是否可以在潮湿环境下正常使用?
    - A: 保险丝具有良好的湿度抵抗力,但仍建议在潮湿环境中使用防水包装。

    7. 总结和推荐


    总体而言,PICO® II 471系列保险丝因其优良的性能和多功能性,在众多应用中展现出显著的优势。其宽泛的工作电流范围、小体积和高可靠性使其成为各类电子设备的理想选择。推荐在需要中等浪涌电流承受能力和空间受限的应用中使用。
    以上就是PICO® II 471系列保险丝的全面概述,希望可以帮助您更好地了解这款产品及其在现代电子设计中的作用。

0471005.MAT1L参数

参数
额定电压-AC 125V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 15.4A²S
额定电流 5A
熔断电流 -
长*宽*高 7.11mm(长度)
通用封装 插件,D2.8XL7.1MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

0471005.MAT1L厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0471005.MAT1L数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0471005.MAT1L 0471005.MAT1L数据手册

0471005.MAT1L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.76 ¥ 14.872
50+ $ 1.2622 ¥ 10.6652
100+ $ 1.0669 ¥ 9.0151
250+ $ 1.021 ¥ 8.6277
500+ $ 0.9886 ¥ 8.3536
1000+ $ 0.9388 ¥ 7.9326
5000+ $ 0.9069 ¥ 7.6635
10000+ $ 0.8737 ¥ 7.3827
库存: 4829
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.87
