首页  >  产品百科  >  0313.100VXP

0313.100VXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 0.085A²S 慢速熔断 Cartridge,Glass 100mA 底座安装 31.75mm(长度)
供应商型号: 576-0313.100VXP
供应商: Mouser
标准整包数: 1

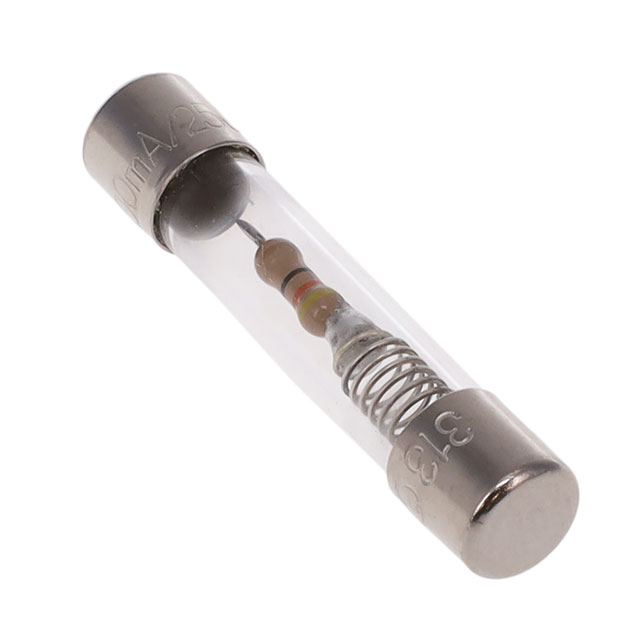

LITTELFUSE 熔断保险丝 0313.100VXP

0313.100VXP概述

    Axial Lead & Cartridge Fuses: 3AG Slo-Blo® Fuse 313/315 Series

    产品简介


    产品类型:
    3AG Slo-Blo®系列保险丝属于轴向引脚和套管型保险丝,特别设计用于在电器或终端设备中提供补充保护。此系列产品既可用于非指示型也适用于指示型,以适应不同应用场景的需求。
    主要功能:
    这款保险丝旨在通过可靠的表现和成本效益的电路保护来满足广泛的应用需求。其独特之处在于能够提供延时保护(即缓慢熔断),以保护内部电路或组件免受瞬态电流损坏。
    应用领域:
    这些保险丝主要用于家用电器、工业设备和电源系统等领域,可以有效地保护电路不受过载和短路的损害。

    技术参数


    | 项目 | 参数 |

    | 电流范围 | 0.010A 至 30A |
    | 电压范围 | 250VAC/32VAC |
    | 断流能力 | 35A @ 250Vac;10kA @ 125Vac |
    | 熔断时间 | 100% 额定电流下,最小 4 小时;135% 额定电流下,最大 1 小时 |
    | 阻抗 | 冷态电阻范围从0.000121Ω 到 16500Ω |
    | 机构认证 | E10480, 29862 |

    产品特点和优势


    - 可靠性高:符合UL标准,具有可靠的性能表现。
    - 延时保护:特别适合需要延迟熔断的电路,为敏感电子元件提供更高级别的保护。
    - 环保材料:符合RoHS标准,无铅且环保。
    - 易于识别:带“ID”标识的产品可以通过玻璃体的颜色变化快速识别状态。

    应用案例和使用建议


    应用案例:
    这类保险丝可以应用于各种需要电路保护的场合,如空调、洗衣机、微波炉等家用电器,以及电动工具和工业设备中的电源管理模块。
    使用建议:
    1. 环境温度:使用时确保工作温度在-55°C到+125°C之间。
    2. 熔断曲线:根据保险丝的熔断时间电流曲线选择合适的型号以保证最佳的保护效果。
    3. 波峰焊接参数:建议波峰焊接时的预热时间为60至180秒,最高焊锡温度不超过260°C,焊锡时间控制在2至5秒。

    兼容性和支持


    兼容性:313/315系列保险丝可与多种类型的保险丝配件兼容,如标准安装夹具和高电流端子块。
    支持信息:
    制造商提供了详尽的技术文档和应用指南,客户可通过官方网站获取相关信息和支持服务。此外,还提供样品申请和报价服务,便于工程师进行测试验证。

    常见问题与解决方案


    1. 问题:如何快速判断保险丝是否已经熔断?
    - 解答:带有“ID”标志的保险丝可以通过观察玻璃体颜色的变化来确定其状态,无需进行额外的电路检测。
    2. 问题:能否用于IR或回流焊接工艺?
    - 解答:不推荐用于红外线或对流回流焊接过程,建议采用波峰焊接工艺。

    总结和推荐


    3AG Slo-Blo® 313/315系列保险丝凭借其高效可靠的电路保护功能和广泛的适用范围,在众多应用场合中表现出色。其延时保护特性使得它非常适合于需要对敏感电路进行额外保护的应用环境中。如果您正在寻找一款能够为您的设备提供全面电路保护的保险丝,3AG Slo-Blo®无疑是一个值得考虑的选择。因此,强烈推荐这一系列的保险丝作为电路保护的首选方案。

0313.100VXP参数

参数
额定电流 100mA
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.085A²S
长*宽*高 31.75mm(长度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0313.100VXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0313.100VXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0313.100VXP 0313.100VXP数据手册

0313.100VXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.6835 ¥ 90.2756
5+ $ 8.47 ¥ 71.5715
50+ $ 6.3612 ¥ 53.7521
100+ $ 5.8644 ¥ 49.5542
250+ $ 5.124 ¥ 43.2978
500+ $ 4.7145 ¥ 39.8375
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90.27
