82300000005

产品分类: 保险丝座和保险丝夹
厂牌: LITTELFUSE
产品描述: 支座 Cartridge 6.3A 面板安装 32mm(长度)
供应商型号: TS-82300000005
供应商: 海外现货
标准整包数: 10
LITTELFUSE 保险丝座和保险丝夹 82300000005

82300000005概述

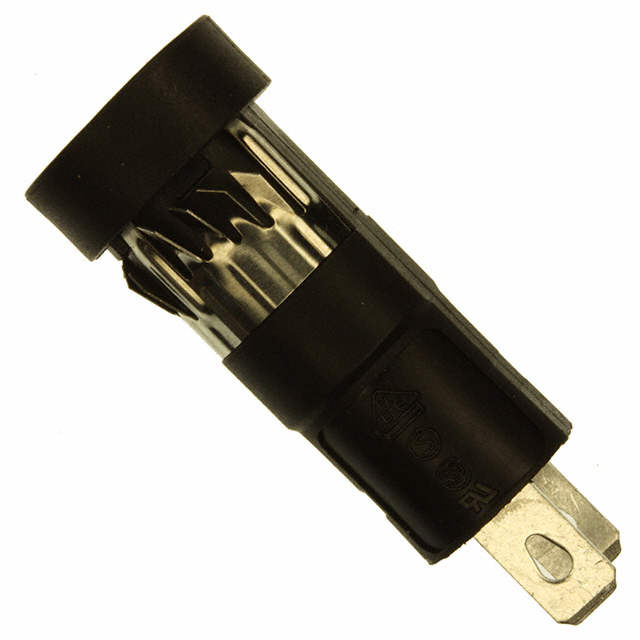

    电子元器件产品技术手册:Littelfuse FINGER GRIP和FLUSH MOUNT型闭合式熔断器座

    1. 产品简介


    本手册介绍的是Littelfuse公司生产的两种类型闭合式熔断器座——FINGER GRIP型和FLUSH MOUNT型。这两种类型的闭合式熔断器座主要用于电路保护,可以广泛应用于工业自动化、电力系统、通信设备等领域。它们具有高效可靠的电路保护能力,是现代电子设备中不可或缺的重要组件。

    2. 技术参数


    - 尺寸:
    - 指柄型(FINGER GRIP):
    - 直径:12.7mm
    - 长度:约29.6mm
    - 平装型(FLUSH MOUNT):
    - 直径:12.7mm
    - 长度:约29.6mm
    - 额定电压:250V
    - 额定电流:
    - 指柄型(FINGER GRIP):6.3A (VDE), 16A (UL/CSA)
    - 平装型(FLUSH MOUNT):6.3A (VDE), 16A (UL/CSA)
    - 额定功率:
    - 指柄型(FINGER GRIP):2.5W (VDE)
    - 平装型(FLUSH MOUNT):2.5W (VDE)
    - 耐压:>1.5kV
    - 绝缘电阻:>10^3 MΩ (500V DC, 1min)
    - 接触电阻:≤5mΩ
    - 适用温度范围:-25°C至+70°C
    - 振动测试:24次,每次15分钟(IEC 60068-2-6)
    - 防护等级:IP40 (IEC 60529)

    3. 产品特点和优势


    - 可靠性高:熔断器座采用铜合金制成,表面经过腐蚀保护处理,确保长期稳定运行。
    - 安装方便:指柄型带有可拆卸盖子,平装型可以直接嵌入面板,便于安装和维护。
    - 防护等级优异:达到IP40标准,能有效防止固体异物侵入。
    - 广泛的适用性:适用于多种规格的5×20mm熔丝,且能适应不同厚度的面板。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业控制设备中,用于对电路进行保护,避免因过载导致的损坏。
    - 在通信设备中,保护敏感的电子元件免受瞬时电流冲击。

    - 使用建议:
    - 在选择熔丝时,根据实际负载需求和应用环境来选择合适的电流等级和熔断速度。
    - 安装过程中,确保熔断器座牢固安装,避免由于震动导致接触不良。

    5. 兼容性和支持


    - 兼容性:本产品兼容5×20mm的熔丝,适用于各种标准的熔断器。
    - 厂商支持:Littelfuse公司提供全面的技术支持和售后服务,包括产品培训、应用指导等。

    6. 常见问题与解决方案


    - 问题:安装后发现接触不良
    - 解决方案:检查安装位置是否正确,确保熔断器座完全插入到指定孔位内。
    - 问题:熔断器熔断后无法复位
    - 解决方案:更换新的熔丝,确认安装位置没有问题,并确保电路无故障后再试。

    7. 总结和推荐


    Littelfuse公司的这款FINGER GRIP和FLUSH MOUNT型闭合式熔断器座以其高可靠性和便捷的安装方式,成为了工业应用中的理想选择。产品不仅具备优秀的防护性能,还提供了良好的兼容性。对于需要高安全性和可靠性的电子设备制造商来说,推荐使用这款产品。

82300000005参数

参数
保险丝座类型 支座
保险丝类型 Cartridge
额定电流 6.3A
长*宽*高 32mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

82300000005厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

82300000005数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 保险丝座和保险丝夹 LITTELFUSE 82300000005 82300000005数据手册

82300000005封装设计

查看详情并下载
Symbol
Footprint
3D Model
