0209.800MXEP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 350V 3.45A²S 慢速熔断 Cartridge,Glass 800mA 插件 通孔安装 5mm(长度)*15mm(宽度)
供应商型号: ZT-0209.800MXEP
供应商: 海外现货
标准整包数: 1

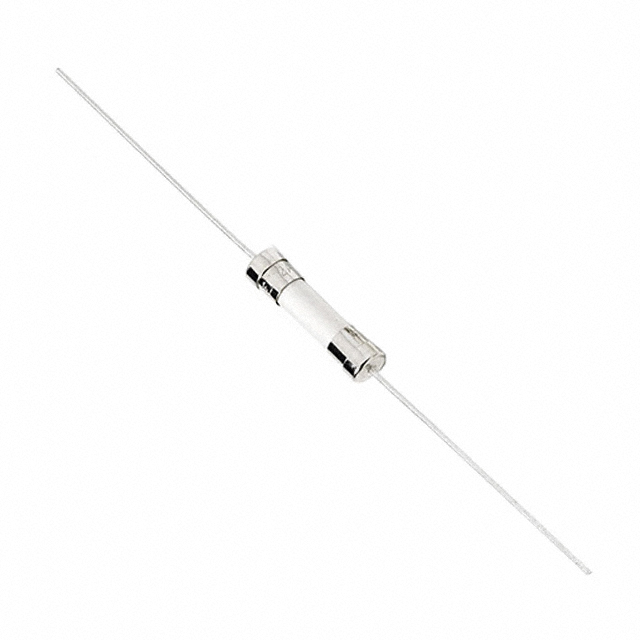

LITTELFUSE 熔断保险丝 0209.800MXEP

0209.800MXEP概述

    209 Series Slo-Blo® Fuse 技术手册

    1. 产品简介


    Littelfuse 的209系列(2AG)Slo-Blo®熔断器是一款用于电子设备保护的保险丝。它们以插件式或引线式两种形式提供,具有较高的电流耐受能力(最高可达7A),并能在350V交流电下工作。该系列产品是其3AG对应产品的改进版本,体积仅为后者的一三分之一。Slo-Blo® 系列具有较慢的响应时间,能够更好地保护电路免受瞬间高电流的冲击。这些熔断器适用于各种电子照明镇流器、电源系统和其他需要保护设备免受过载和短路影响的应用场合。

    2. 技术参数


    | 参数 | 值 |

    | 电压等级 | 350V |
    | 断流能力 | 100A @ 350Vac |
    | 电阻范围 | 0.0116Ω至2.410Ω |
    | 额定温度 | –55°C至125°C |
    | 保持率(%额定电流开断时间) | 100% 4小时, 最小; 135% 1小时, 最大; 200% 3秒至20秒 |

    3. 产品特点和优势


    - 慢速熔断特性:能够有效保护设备免受瞬时高电流冲击,从而延长设备使用寿命。
    - 空间节省:相比3AG系列体积缩小,更适合紧凑型设计。
    - 高可靠性:通过UL/CSA 248-14标准认证,符合日本市场DENAN标准。
    - 环保材料:RoHS合规,无铅设计,适用于现代电子产品。


    4. 应用案例和使用建议


    应用案例
    - 电子照明镇流器
    - 电源系统
    - 工业控制系统
    使用建议
    - 在高电流环境下,尽量选择额定电流更高的型号。
    - 注意电路的持续电流不要超过额定值的100%,否则可能加速熔断器的老化。
    - 使用适当的接线方式,确保连接处的接触良好,避免额外的发热。

    5. 兼容性和支持


    - 配件推荐:推荐使用In-Line Fuseholder、Panel Mount Flip-Top Shock-Safe Fuseholder、OMNI-BLOK® Fuse Block等配件。
    - 支持服务:如有特殊需求或疑问,可联系厂家获得技术支持和定制服务。

    6. 常见问题与解决方案


    1. 熔断器提前熔断
    - 解决方案:检查电路是否正常,确认是否有高电流异常情况;检查接线是否接触不良。
    2. 电路长时间工作但熔断器未熔断
    - 解决方案:确认额定电流是否符合要求;确认负载是否超负荷运行。
    3. 更换后仍频繁熔断
    - 解决方案:检查电路是否存在短路现象;确保使用正确的熔断器规格。

    7. 总结和推荐


    总体来说,Littelfuse 209系列Slo-Blo®熔断器以其慢速熔断特性、高可靠性及小巧的设计,在众多应用场景中表现出色。特别适合于电子照明镇流器和工业控制系统的保护。强烈推荐在需要高度可靠和紧凑设计的应用环境中选用此款产品。

0209.800MXEP参数

参数
熔断电流 -
额定电压-AC 350V
额定电压-DC -
熔断特性 慢速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 3.45A²S
额定电流 800mA
长*宽*高 5mm(长度)*15mm(宽度)
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 散装

0209.800MXEP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

0209.800MXEP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 0209.800MXEP 0209.800MXEP数据手册

0209.800MXEP封装设计

查看详情并下载
Symbol
Footprint
3D Model
