JLLS500.XXP

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 300V 600V 快速熔断 Cartridge 500A 支架安装,螺纹安装 101.2mm(长度)
供应商型号: ZT-JLLS500.XXP
供应商: 海外现货
标准整包数: 1

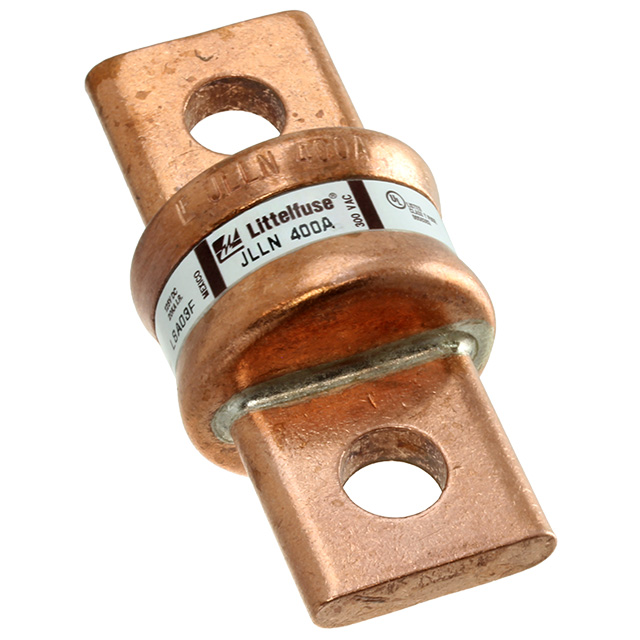

LITTELFUSE 熔断保险丝 JLLS500.XXP

JLLS500.XXP概述

    POWR-GARD® Fuse: CLASS T – JLLN / JLLS Series

    产品简介


    POWR-GARD® Fuse 是一种快速响应型保险丝,专为需要高效短路保护的应用设计。该系列包括两个型号:JLLN 和 JLLS。JLLN 型号适用于 300 V AC 或 160 V DC 的应用,而 JLLS 型号则适用于高达 600 V AC 的电压等级。这些保险丝主要用于驱动器和敏感电源组件的短路保护,广泛应用于变频驱动器、电源转换装置(如逆变器、整流器和不间断电源)、电源供应系统及紧凑型主开关等。

    技术参数


    - 额定电压:
    - JLLN:300 V AC,160 V DC (1–60 A),125 V DC (70–1200 A)
    - JLLS:600 V AC,300 V DC
    - 电流范围:
    - 1–1200 A
    - 断开能力:
    - JLLN:200 kA (AC),50 kA (1–30 A),20 kA (35–1200 A)
    - JLLS:200 kA (AC),20 kA (DC)
    - 认证标准:
    - UL Standard 248-15, Class T 认证
    - CSA 认证(JLLN 1–600 A,JLLS 1–600 A)
    - Littelfuse 自认证(JLLN 1–1200 A,JLLS 1–1200 A)

    产品特点和优势


    - 极高的限流能力:即使在大电流情况下也能迅速切断电源,保护敏感设备。
    - 紧凑设计:体积小于同类产品,便于在空间受限的应用中安装。
    - 高过载断开能力:达到 200 kA 的中断额定值,确保了在严重短路情况下的可靠性。
    - 可选插脚设计:提供不同的引脚配置(垂直、水平、加长等),方便灵活安装。
    - 环保材料:符合 RoHS 标准,环保无铅。

    应用案例和使用建议


    应用案例:
    1. 变频驱动器:在变频驱动器中保护电机和控制器不受异常电流的影响。
    2. 电源转换装置:用于各类逆变器和整流器,提供可靠的过载保护。
    3. 电源供应系统:应用于各种电源供应系统和电源分配单元,确保电路安全。
    使用建议:
    - 确保正确选择保险丝的额定电流和电压,以匹配具体应用的需求。
    - 根据实际环境选择合适的安装方式(如垂直、水平、带引脚等)。
    - 在进行焊接操作时,注意遵循正确的预热和回流焊接曲线,以避免损坏保险丝。

    兼容性和支持


    这些保险丝与市场上大多数标准接线盒和夹具兼容,易于集成到现有系统中。此外,Littelfuse 提供详尽的技术文档、CAD 绘图和其他支持资源,以帮助客户更好地理解和应用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 短路后无法正常断开 | 检查安装的保险丝是否符合额定要求。 |
    | 温度过高 | 确认安装位置通风良好,避免过热环境。 |
    | 安装后未能触发 | 请确认保险丝未被损坏,并重新检查连接和负载。 |

    总结和推荐


    POWR-GARD® Fuse 系列的 JLLN 和 JLLS 型号在短路保护方面表现出色,具有极高的限流能力和紧凑的设计,适用于多种关键应用。无论是保护驱动器还是电源供应系统,这些保险丝都能提供可靠的安全保障。因此,我们强烈推荐这些保险丝用于对电气安全有高要求的应用场合。同时,Littelfuse 提供的一系列支持和服务也为用户的使用提供了极大的便利。

JLLS500.XXP参数

参数
熔断特性 快速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 500A
熔断电流 -
额定电压-AC 600V
额定电压-DC 300V
长*宽*高 101.2mm(长度)
安装方式 支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 盒装

JLLS500.XXP厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

JLLS500.XXP数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE JLLS500.XXP JLLS500.XXP数据手册

JLLS500.XXP封装设计

查看详情并下载
Symbol
Footprint
3D Model
