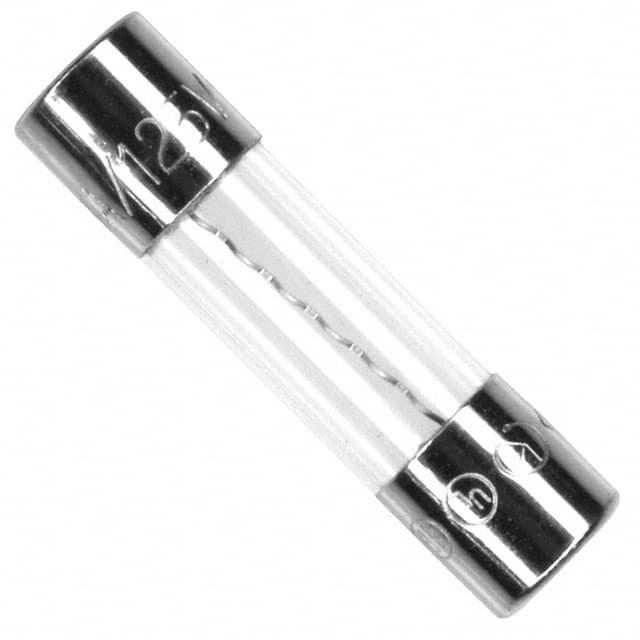

023201.6MXF5P

产品分类: 熔断保险丝
厂牌: LITTELFUSE
产品描述: 250V 6.96A²S 中速熔断 Cartridge,Glass 1.6A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: ZT-023201.6MXF5P
供应商: 海外现货
标准整包数: 1
LITTELFUSE 熔断保险丝 023201.6MXF5P

023201.6MXF5P概述

    # 电子元器件技术手册:Littelfuse 232系列保险丝

    产品简介


    基本介绍
    Littelfuse 232系列保险丝是一种5×20毫米规格的中速动作玻璃体保险丝,具有轴向引脚和套管两种形式。该产品设计符合DENAN技术要求及执行条例的附录3标准,适用于家电设备或利用设备中的组件或内部电路的辅助保护。
    主要功能与应用领域
    - 主要功能:在电路中提供过电流保护,保护内部电路不受过载电流损害。
    - 应用领域:家电设备、工业设备和电子设备的过电流保护。

    技术参数


    | 项目 | 规格 |

    | 额定电压 | 125/250伏交流电 |
    | 断流容量 | 10kA@125VAC(1A-5A),300A@125VAC(6.3A-10A) |
    | 额定电流范围 | 1A - 10A |
    | 冷态电阻 | 0.0059-0.0923欧姆 |
    | 熔断时间 | 130%额定电流下1小时最小;160%额定电流下1小时最大;200%额定电流下2分钟最大 |

    产品特点和优势


    1. 多功能性:提供轴向引脚和套管两种形式,满足不同安装需求。
    2. 环保材料:符合RoHS标准且无铅,确保产品的环保性。
    3. 高可靠性:具有较高的断流能力和低冷态电阻,保证了产品在各种恶劣条件下的可靠性和稳定性。
    4. 宽温度范围:可在-60℃至+125℃的环境下正常工作,适应性强。
    5. 高标准认证:已获得DENAN的技术要求和执行条例认证,质量有保障。

    应用案例和使用建议


    应用案例
    - 在家电设备中作为过电流保护装置,保护内部电路不受过载电流的影响。
    - 在工业设备中,用于防止电动机和其他大功率负载因过载而导致的损坏。
    使用建议
    1. 测试推荐:在正式应用前,强烈建议进行应用测试,以确保产品符合特定的应用需求。
    2. 正确焊接:在波峰焊接时,需确保预热时间在60-180秒之间,焊料温度不超过260℃,焊接时间保持在2-5秒内。
    3. 手工焊接参数:建议使用350℃±5℃的焊铁温度,加热时间不超过5秒。
    4. 避免错误工艺:不建议采用红外或对流回流工艺。

    兼容性和支持


    兼容性
    Littelfuse 232系列保险丝可以与多种类型的插接件配合使用,例如Panel Mount Shock-Safe Fuseholder(345-ISF)、PC Mount Shock-Safe Miniature Fuseholder(830)等。
    支持和服务
    - 数据资源:可获取更多数据资源和技术支持文档。
    - 样品和配件:可通过联系厂商获取样品和相关配件。
    - 技术支持:如遇到应用超出最大电压和电流限制的情况,请联系厂商寻求支持。

    常见问题与解决方案


    常见问题
    1. 保险丝熔断:可能是由于过载或短路引起的。
    2. 焊接不良:可能是焊接温度或时间控制不当。
    解决方案
    1. 检查电路:查找并解决电路中的短路或过载问题。
    2. 调整焊接参数:确保焊接温度在350℃±5℃范围内,焊接时间不超过5秒。

    总结和推荐


    综合评估
    Littelfuse 232系列保险丝具备良好的耐高温性能、出色的断流能力和广泛的温度适应性,同时提供多种安装方式,是一款高效可靠的电子元器件。
    推荐结论
    鉴于其优良的设计、广泛的适用性和良好的市场口碑,我们强烈推荐Littelfuse 232系列保险丝应用于家电设备、工业设备及其他需要过电流保护的应用场景。

023201.6MXF5P参数

参数
额定电流 1.6A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 中速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 6.96A²S
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

023201.6MXF5P厂商介绍

Littelfuse是一家全球领先的电路保护和功率控制解决方案提供商,成立于1927年,总部位于美国伊利诺伊州芝加哥。公司致力于为汽车、工业、消费电子和通信市场提供创新的产品和服务。

Littelfuse的主营产品分为以下几类:
1. 电路保护:包括保险丝、气体放电管、瞬态电压抑制二极管等,用于保护电子设备免受过电流和过电压的损害。
2. 功率控制:包括固态继电器、功率模块等,用于控制和分配电力。
3. 传感器:包括光敏传感器、压力传感器等,用于检测环境参数并提供反馈信号。
4. 电子元件:包括电阻、电容、电感等,用于构建和优化电子电路。

Littelfuse的产品广泛应用于汽车、工业控制、消费电子、通信、医疗等领域。公司的优势在于:
1. 技术领先:Littelfuse拥有强大的研发能力,不断推出创新产品,满足市场需求。
2. 品质可靠:公司严格把控产品质量,确保产品性能稳定可靠。
3. 客户服务:Littelfuse提供专业的技术支持和定制化解决方案,满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和销售网络,能够快速响应客户需求。

023201.6MXF5P数据手册

厂牌 PDF简要描述 下载
LITTELFUSE 熔断保险丝 LITTELFUSE 023201.6MXF5P 023201.6MXF5P数据手册
