首页  >  产品百科  >  3175 16 17

3175 16 17

产品分类: 气动/液压/传动设备
厂牌: LEGRIS

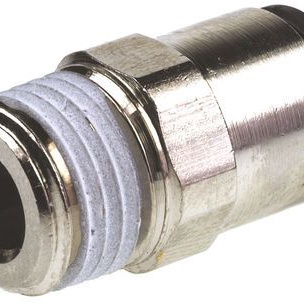

产品描述: Legris 螺纹直通 气动接头, LF3000系列, R 3/8 公转推入式 16 mm, 塑料制
供应商型号: 1240162
供应商: 海外现货
标准整包数: 5
LEGRIS 气动/液压/传动设备 3175 16 17

3175 16 17概述

    LF 3000® Pneumatic Push-In Fittings 技术手册

    1. 产品简介


    LF 3000® 是由 Legris 在 1969 年发明并推出的气动快插接头系统,现已成为行业标准。该系统主要用于气动设备,通过简单快速地连接和断开管道,适用于各种工业场合。它提供多种尺寸和类型的接头,以满足不同的需求。

    2. 技术参数


    - 适用管径范围: 3mm 至 14mm
    - 连接方式: 快速插拔连接
    - 压力范围: 最大 20bar
    - 温度范围: -20°C 至 +80°C
    - 真空能力: 可达 755mm Hg(99% 真空)
    - 材料:
    - 主体: 尼龙 6.6(玻璃纤维增强)
    - 卡环: 不锈钢
    - “O”型圈: 丁腈橡胶 (NBR), EPDM 或 FPM(根据要求)
    - 底座: 镍镀黄铜(不锈钢可选)

    3. 产品特点和优势


    - 全流通道: 连接和密封过程不产生变形,保证无阻力流动。
    - 即时密封: 特殊设计确保静态和动态状态下无泄漏。
    - 轻量化: 优化设计提高性能和操作便捷性。
    - 即插即用: 无需工具即可快速连接和断开。
    - 颜色编码按钮: 可用于区分不同回路。
    - 广泛应用: 覆盖了从 3mm 到 14mm 直径的多种管材,适用于各类工业应用。
    - 美观紧凑: 优化的设计尺寸和新的主体造型,满足人体工程学和审美要求。

    4. 应用案例和使用建议


    - 应用实例: 气动控制系统、机器人自动化生产线、医疗设备、包装机械等。
    - 使用建议: 确保选择合适的管径和材质以适应具体应用。对于高温应用,建议咨询制造商以确认最佳配置。

    5. 兼容性和支持


    - 兼容性: 与 Legris 的多种技术软管兼容,包括尼龙软管和聚氨酯软管。
    - 支持服务: Legris 提供在线目录、CAD 图纸下载和技术培训等支持。

    6. 常见问题与解决方案


    - 问题: 接头漏水。
    - 解决方法: 确保正确的安装方向,检查“O”型圈是否有损坏。
    - 问题: 连接困难。
    - 解决方法: 清理接头内侧,确保干净无阻。

    7. 总结和推荐


    LF 3000® 气动快插接头以其高性能、可靠性和广泛的应用范围,成为工业自动化领域的优选。其简便的安装和拆卸特性,使其特别适合需要频繁更换的场合。因此,强烈推荐使用此产品。
    以上是关于 Legris LF 3000® 气动快插接头的技术手册综述,涵盖了基本介绍、技术参数、产品优势、应用实例、支持服务及常见问题解答。希望这些信息能帮助您更好地理解和使用这一优质产品。

3175 16 17参数

参数
安装方式 直接安装,螺纹安装,通孔安装
应用等级 工业级

3175 16 17厂商介绍

Legris是一家全球性的流体控制解决方案提供商,专注于设计、制造和销售各种流体传输系统组件。其主营产品包括:

1. 管件:包括接头、阀门、软管等,广泛应用于气动和液压系统。
2. 快速接头:用于快速连接和断开流体管道,提高工作效率。
3. 过滤器:用于去除流体中的杂质,保护系统免受污染。
4. 气动元件:如气缸、气动马达等,用于实现自动化控制。
5. 液压元件:如泵、马达、阀门等,用于实现精确的动力传递。

Legris的产品广泛应用于汽车、**、能源、工业自动化等多个领域。其优势在于:

1. 高品质:Legris严格遵循国际质量标准,确保产品的可靠性和耐用性。
2. 创新:Legris不断研发新技术和产品,以满足市场不断变化的需求。
3. 全球服务:Legris在全球设有多个生产基地和服务中心,为客户提供及时的技术支持和售后服务。

3175 16 17数据手册

厂牌 PDF简要描述 下载
LEGRIS 气动/液压/传动设备 LEGRIS 3175 16 17 3175 16 17数据手册

3175 16 17封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 178.9334
库存: 34
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 894.66
直接购买
加入购物车
