3106 06 08

产品分类: 气动/液压/传动设备
厂牌: LEGRIS

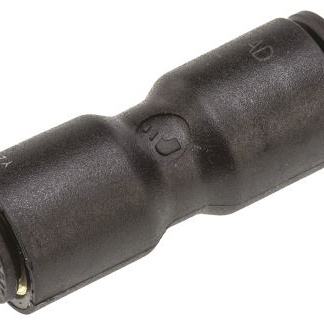

产品描述: Legris 快插直通 气动接头, LF3000系列, 推入式 6 mm转推入式 8 mm, 玻璃增强尼龙制
供应商型号: 6190878
供应商: 海外现货
标准整包数: 5
LEGRIS 气动/液压/传动设备 3106 06 08

3106 06 08概述

    电子元器件产品技术手册解析

    产品简介


    产品名称:气动推入式接头(Pneumatic Push-in Fittings)
    品牌:LeGRIS
    型号:LF 3000®
    产品类型:气动推入式接头是一种连接气管到组件的快速工具,无需使用额外的安装工具,操作简便。
    主要功能:
    - 连接简单:通过直接将管子推入接头内实现即时连接。
    - 分离便捷:可即时分离,无需拆卸。
    - 广泛应用于各种气动设备和系统。
    应用领域:
    - 气动控制系统
    - 工业自动化设备
    - 液压及流体传输系统

    技术参数


    - 材料:
    - 握紧环:不锈钢
    - 塑料主体:玻璃纤维增强尼龙6.6
    - 防脱按钮:尼龙
    - 密封圈:“O”型密封圈为丁腈橡胶(可根据需求更换为EPDM或FPM)
    - 接头螺纹预涂装:BSPT螺纹上预涂防漏材料

    - 适用流体:压缩空气、水、切削油等工业液体
    - 工作压力:最大20巴(bar),具体取决于管子的类型和直径
    - 工作温度范围:-20°C至+80°C,高于80°C时请咨询厂家
    - 真空能力:可达755mmHg(约99%真空)
    - 尺寸:多种尺寸可选,包括3mm至14mm的外径(OD)规格

    产品特点和优势


    可靠性:
    - 全流量设计:管外侧无变形,连接处没有流量限制。
    - 自动密封:设计优化的管导装置确保管外径上的正向密封,在静止和动态条件下均有效。
    易用性:
    - 即插即用连接:无需使用扳手,仅需轻轻一推即可完成管子的连接与断开。
    - 可见颜色标识:释放按钮提供5种颜色,便于识别不同电路。
    多样化选择:
    - 适用于各类应用场景,包括BSP平行、BSP锥形和公制等多种螺纹类型。
    - 外形紧凑美观,满足人体工程学和美学要求。
    高效性:
    - 小巧轻便,适合各类安装需求。

    应用案例和使用建议


    应用案例:
    - 在气动控制系统的管道连接中,使用LF 3000®气动推入式接头可以实现快速、可靠的连接。
    使用建议:
    - 在安装时应确保管子干净且无损坏,避免影响密封效果。
    - 根据具体的工作环境和介质选择合适的密封圈材料。
    - 定期检查接头连接是否牢固,必要时重新连接以确保安全性。

    兼容性和支持


    兼容性:
    - LF 3000®气动推入式接头可配合多种材质和规格的管子使用,如Legris技术尼龙管或聚氨酯管。
    支持服务:
    - LeGris提供详尽的技术资料、CAD图样下载以及在线购买渠道。
    - 客户可通过官方网站获取详细的安装指导和培训资源。

    常见问题与解决方案


    常见问题:
    1. 连接不紧密:可能是由于管子外径过大或密封圈磨损导致。应检查并更换新的密封圈。
    2. 密封不良:确认管子和接头是否清洁,并正确安装密封圈。
    解决方案:
    - 如遇连接问题,应及时更换新的密封圈或咨询专业技术人员。
    - 对于高温环境,建议咨询厂家以获得合适的替代方案。

    总结和推荐


    总结:
    LF 3000®气动推入式接头凭借其可靠性、便捷性和广泛的应用范围,成为众多气动控制系统的首选连接解决方案。其独特的设计确保了连接的可靠性和操作的简易性,适用于多种工业应用场景。
    推荐:
    鉴于其优秀的性能和广泛的适用性,我们强烈推荐LF 3000®气动推入式接头用于各种气动控制系统和工业自动化设备中。此外,建议根据具体应用需求选择适当的密封圈材料和管子规格,以达到最佳的使用效果。

3106 06 08厂商介绍

Legris是一家全球性的流体控制解决方案提供商,专注于设计、制造和销售各种流体传输系统组件。其主营产品包括:

1. 管件:包括接头、阀门、软管等,广泛应用于气动和液压系统。
2. 快速接头:用于快速连接和断开流体管道,提高工作效率。
3. 过滤器:用于去除流体中的杂质,保护系统免受污染。
4. 气动元件:如气缸、气动马达等,用于实现自动化控制。
5. 液压元件:如泵、马达、阀门等,用于实现精确的动力传递。

Legris的产品广泛应用于汽车、**、能源、工业自动化等多个领域。其优势在于:

1. 高品质:Legris严格遵循国际质量标准,确保产品的可靠性和耐用性。
2. 创新:Legris不断研发新技术和产品,以满足市场不断变化的需求。
3. 全球服务:Legris在全球设有多个生产基地和服务中心,为客户提供及时的技术支持和售后服务。

3106 06 08数据手册

厂牌 PDF简要描述 下载
LEGRIS 气动/液压/传动设备 LEGRIS 3106 06 08 3106 06 08数据手册
