00091854

产品分类: 气动/液压/传动设备
厂牌: ROSE SYSTEMTECHNIK
产品描述: Rose+Krieger 组合角, 滑块宽50mm
供应商型号: 3737812
供应商: 海外现货
标准整包数: 1
ROSE SYSTEMTECHNIK 气动/液压/传动设备 00091854

00091854概述

    电子元器件产品技术手册解析

    产品简介

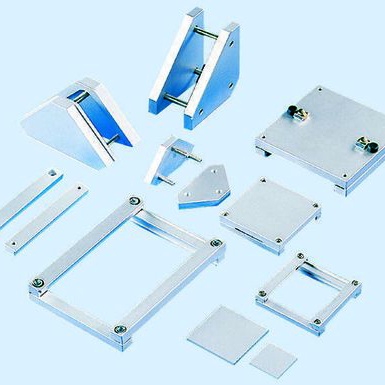

    本产品是RK Rose+Krieger GmbH & Co. KG开发的组合角件(Kombiwinkel)和连接板(Kombiplatte)。组合角件主要用于双轴系统在45°和90°下的装配,提供了一种简单而精确的组装方式。连接板则允许在结构上钻孔,以固定构造。这些配件通常用于机械制造、自动化工程等领域,为用户提供了一种高效且灵活的解决方案。

    技术参数


    | 型号 | A (mm) | B (mm) | C (mm) | D (mm) | E | F (mm) | G (mm) | H (mm) |
    |
    | 9.1883 | 30 | 7 | 21 | 25 | M4 | 9.3 | 1 | 4 |
    | 9.1854 | 50 | 11 | 40 | 50 | M5 | 13 | 1.5 | 8 |
    | 9.1855 | 80 | 15 | 65 | 80 | M6 | 16 | 2 | 10 |
    | 9.1856 | 120 | 18 | 100 | 120 | M8 | 16 | 2 | 12 |
    组合角件和连接板的主要材料均为铝,表面经过阳极氧化处理,确保产品具有较高的耐腐蚀性和耐用性。螺钉为不锈钢材质,适用于多种环境条件。

    产品特点和优势


    1. 易于组装和对准:组合角件通过棱柱几何结构简化了组装过程,提高了安装精度。
    2. 多尺寸选择:提供多种型号以满足不同需求,确保在不同应用场景下能够灵活使用。
    3. 高适应性:组合角件与连接板配合使用时,可以轻松调整尺寸并实现90°轴向转换,极大地提升了设计的灵活性。
    4. 优质的材料:选用铝合金和不锈钢材质,保证了产品的轻便性和抗腐蚀性。

    应用案例和使用建议


    组合角件常应用于自动化生产线、机器人手臂及精密机械设备的组装中。连接板在固定构造时提供了极大的便利性和稳定性。建议在使用前仔细阅读技术手册,特别是关于组装步骤和注意事项的部分,确保安装过程顺利进行。

    兼容性和支持


    该产品与其他BLOCAN®系列线性单元相兼容,适合与各种标准的BLOCAN®型材一起使用。制造商提供完善的售后服务和技术支持,包括在线文档、视频教程和客户支持热线等资源,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时出现偏移 | 确保所有组件准确对齐,并检查是否存在安装误差。 |
    | 连接不稳固 | 检查所有紧固件是否已完全拧紧,必要时更换损坏部件。 |

    总结和推荐


    总体而言,RK Rose+Krieger GmbH & Co. KG 的组合角件和连接板产品具备优秀的性能和广泛的应用范围。无论是对于新项目的开发还是现有系统的升级,它们都将是理想的选择。凭借其独特的设计和卓越的性能,这些产品在市场上具备显著的竞争优势。我们强烈推荐这一系列的配件给需要高度灵活性和精确度的项目。

00091854厂商介绍

Rose Systemtechnik是一家德国公司,专注于开发和生产用于工业自动化和控制技术的高质量组件和系统。公司的产品主要分为以下几个类别:

1. 工业计算机:提供各种工业级计算机,包括嵌入式系统、单板计算机和工业PC,适用于各种工业环境和应用。

2. 显示解决方案:包括工业显示器和触摸屏,这些产品能够在恶劣的工业环境中提供稳定的显示和操作。

3. 输入/输出模块:提供各种输入/输出模块,用于数据采集和控制,支持多种通信协议。

4. 电源和接口模块:包括电源模块和各种接口模块,以满足不同的电源需求和数据传输需求。

5. 机箱和外壳:提供定制化的机箱和外壳解决方案,以保护内部组件免受环境影响。

Rose Systemtechnik的产品广泛应用于自动化、交通、医疗、能源和工业控制等领域。公司的优势在于:

- 定制化解决方案:能够根据客户的具体需求提供定制化的产品和服务。
- 高质量标准:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 技术支持:提供专业的技术支持和咨询服务,帮助客户解决技术难题。
- 创新能力:持续投入研发,以保持技术领先地位和满足市场变化的需求。
