00091855

产品分类: 气动/液压/传动设备
厂牌: ROSE SYSTEMTECHNIK

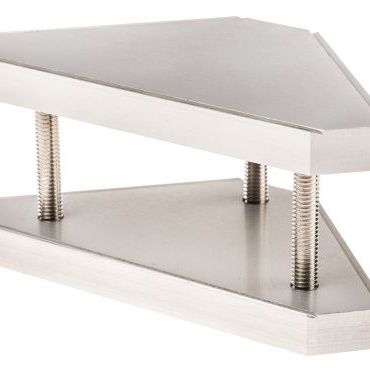

产品描述: Rose+Krieger 组合角, 滑块宽80mm
供应商型号: 3737828
供应商: 海外现货
标准整包数: 1
ROSE SYSTEMTECHNIK 气动/液压/传动设备 00091855

00091855概述

    Kombiwinkel与Kombiplatte技术手册概述


    本文将深入探讨Kombiwinkel(组合角)与Kombiplatte(组合板)两款电子元器件产品的技术规格、应用场景及其优势。我们将从产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案等方面进行全面解析。


    1. 产品简介



    Kombiwinkel是一款专为构建双轴系统而设计的组合角件。其核心功能是能够实现45°和90°的装配角度。该组件易于安装和定位,得益于其独特的棱柱几何形状,确保了精确的中心定位。主要材料为阳极氧化铝,配备不锈钢螺丝。适用于多种机械及自动化设备的结构组装。

    Kombiplatte是一种用于固定构造物的组合板。通过在其上钻孔,可以将构建物固定在其上。当与组合角结合使用时,它可以实现不同尺寸的组合以及90°的轴向偏移。同样采用阳极氧化铝作为主要材料,并配有镀锌紧固件。


    2. 技术参数



    | 型号 | A [mm] | B [mm] | C [mm] | D [mm] | E | F [mm] | G [mm] | H [mm] |
    |------|--------|--------|--------|--------|---|--------|--------|--------|
    | 9.1883 | 30 | 7 | 21 | 25 | M4| 9.3 | 1 | 4 |
    | 9.1854 | 50 | 11 | 40 | 50 | M5| 13 | 1.5 | 8 |
    | 9.1855 | 80 | 15 | 65 | 80 | M6| 16 | 2 | 10 |
    | 9.1856 | 120 | 18 | 100 | 120 | M8| 16 | 2 | 12 |

    | 型号 | A [mm] | B [mm] | C [mm] | D [mm] | E | F [mm] | G [mm] | H [mm] | K | L |
    |------|--------|--------|--------|--------|---|--------|--------|--------|---|---|
    | 9.4365 | 30 | 41.2 | 35.4 | 5 | 2.9| 5 (90°)| 16 | - | - | - |
    | 9.4362 | 50 | 67 | 58 | 8 | 3.4| 6 | 30 | - | 2.5| 1.5|
    | 9.4363 | 80 | 105 | 92 | 12 | 4.5| 8 | 30 | 50 | 4 | 2 |
    | 9.4364 | 120 | 145 | 132 | 15 | 5.5| 10 | 50 | 80 | 4.5| 2 |


    3. 产品特点和优势



    Kombiwinkel与Kombiplatte的主要特点在于其简单易用的安装方式和精确的中心定位功能。其坚固耐用的材料选择(阳极氧化铝和不锈钢)确保了长期可靠的使用性能。特别是在机械制造和自动化设备领域,它们能够提供高效、稳定的解决方案。


    4. 应用案例和使用建议



    这些产品广泛应用于自动化设备、机器人、精密机械等领域。例如,在制造机械手臂时,可以通过Kombiwinkel和Kombiplatte构建复杂的多轴运动系统。在使用过程中,建议根据具体的应用需求选择合适的型号和配置,以确保最佳性能和可靠性。


    5. 兼容性和支持



    Kombiwinkel和Kombiplatte与BLOCAN®型材具有良好的兼容性,可轻松连接到各种类型的BLOCAN®框架上。制造商提供了详细的安装指导和技术支持,帮助用户解决任何可能的技术问题。


    6. 常见问题与解决方案



    - 问题:安装过程中难以对准中心
    - 解决方案:使用随附的定位销进行辅助安装,确保准确对准。

    - 问题:固定不牢固
    - 解决方案:检查并紧固所有螺丝,确保所有紧固件已正确安装。


    7. 总结和推荐



    总体而言,Kombiwinkel和Kombiplatte凭借其出色的多功能性和稳定性,在各类机械和自动化设备领域有着广泛的应用前景。这两款产品不仅具备优秀的性能,还提供了详尽的技术支持,使其成为市场上极具竞争力的产品。因此,我们强烈推荐这些产品用于需要高精度、稳定性的机械设计和制造项目中。

00091855厂商介绍

Rose Systemtechnik是一家德国公司,专注于开发和生产用于工业自动化和控制技术的高质量组件和系统。公司的产品主要分为以下几个类别:

1. 工业计算机:提供各种工业级计算机,包括嵌入式系统、单板计算机和工业PC,适用于各种工业环境和应用。

2. 显示解决方案:包括工业显示器和触摸屏,这些产品能够在恶劣的工业环境中提供稳定的显示和操作。

3. 输入/输出模块:提供各种输入/输出模块,用于数据采集和控制,支持多种通信协议。

4. 电源和接口模块:包括电源模块和各种接口模块,以满足不同的电源需求和数据传输需求。

5. 机箱和外壳:提供定制化的机箱和外壳解决方案,以保护内部组件免受环境影响。

Rose Systemtechnik的产品广泛应用于自动化、交通、医疗、能源和工业控制等领域。公司的优势在于:

- 定制化解决方案:能够根据客户的具体需求提供定制化的产品和服务。
- 高质量标准:遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 技术支持:提供专业的技术支持和咨询服务,帮助客户解决技术难题。
- 创新能力:持续投入研发,以保持技术领先地位和满足市场变化的需求。
