首页  >  产品百科  >  3101 16 17

3101 16 17

产品分类: 气动/液压/传动设备
厂牌: LEGRIS

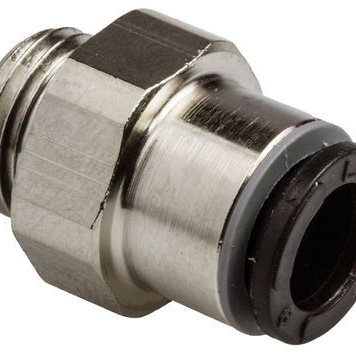

产品描述: Legris 螺纹直通 气动接头, LF3000系列, G 3/8 公转推入式 16 mm, 塑料制
供应商型号: 1240143
供应商: 海外现货
标准整包数: 5
LEGRIS 气动/液压/传动设备 3101 16 17

3101 16 17概述

    LF 3000® Pneumatic Push-In Fittings 技术手册概述

    产品简介


    LF 3000® 是一种广泛应用于工业领域的气动系统接头,由法国莱格里斯(Legris)公司于1969年发明并推出。这一系列产品以其高效、可靠的连接和断开操作而著称。
    LF 3000® 接头主要用于气动系统的管路连接,其特点是安装简单、快速,且无需额外工具。它们可以应用于多种类型的管道,包括公制管道、英制管道以及不同螺纹形式的管道。此外,LF 3000® 还可用于传输液体(如水、切割油等),其应用范围十分广泛。

    技术参数


    LF 3000® 接头的主要技术参数如下:
    - 紧固环:采用不锈钢材质,确保持久耐用。
    - 塑料外壳:减轻重量,提升便携性。
    - 释放按钮:提供五种颜色选择,方便识别不同电路。
    - 密封圈:“O”型密封圈用于保证密封效果。
    - 预涂层:在某些型号上,螺纹处有预涂层以增强密封性。
    - 适用流体:适用于压缩空气和其他液体。
    - 工作压力:最高可达20巴(bar)。
    - 工作温度:-20°C 至 +80°C。
    - 真空能力:能够承受755毫米汞柱的真空度(99%真空)。
    - 构成材料:主体为玻璃纤维增强尼龙6.6,卡箍为尼龙,紧固环为不锈钢,“O”型密封圈为丁腈橡胶(EPDM, FPM 可按需定制),基座为镀镍黄铜(不锈钢可按需定制)。

    产品特点和优势


    - 全流量设计:通过外部连接无变形的方式实现紧固和密封,确保无流量限制。
    - 即时密封:内部“O”型密封圈提供静态和动态位置的正向密封,专利内置“O”型密封圈以及预涂层确保密封可靠性。
    - 轻量化设计:引入轻量化特性以提高性能、移动性和生产力。
    - 即时连接与断开:无需工具即可实现快速连接和断开。
    - 广泛的产品线:提供多种规格、直径和螺纹类型的选择,满足不同应用需求。
    - 紧凑美观:优化尺寸设计,符合人体工学及美学标准,适用于各种气动安装。

    应用案例和使用建议


    - 应用案例:在工厂自动化系统、机器人系统、物流设备等多种工业场景中广泛应用。
    - 使用建议:建议在使用过程中定期检查密封圈的状态,确保密封效果;使用Legris提供的专有尼龙或聚氨酯软管,可以实现最佳性能。

    兼容性和支持


    - 兼容性:LF 3000® 接头与Legris公司的各种专有尼龙和聚氨酯软管完全兼容。
    - 支持和服务:Legris公司提供在线目录查询、CAD图纸下载、报价请求以及学习空间等功能,帮助客户更好地理解和利用产品。

    常见问题与解决方案


    - 问题1:连接不稳定。
    - 解决方案:检查密封圈是否磨损或损坏,如有必要,更换新的密封圈。
    - 问题2:工作温度超过80°C。
    - 解决方案:请联系供应商进行咨询,可能需要选择适合高温环境的特殊型号。
    - 问题3:出现泄漏现象。
    - 解决方案:确认螺纹是否正确旋紧,并检查是否存在损坏或老化部件,如需要,重新安装或更换部件。

    总结和推荐


    LF 3000® 气动推入式接头是一款高效、可靠的气动连接解决方案,适用于广泛的工业应用。其轻量化设计、便捷的操作以及多样的规格选择使其在市场上具有较强的竞争力。对于需要频繁拆装的气动系统来说,这一产品无疑是一个理想的选择。因此,我们强烈推荐在需要高可靠性的气动应用场合使用LF 3000®。

3101 16 17参数

参数
安装方式 直接安装,螺纹安装,通孔安装

3101 16 17厂商介绍

Legris是一家全球性的流体控制解决方案提供商,专注于设计、制造和销售各种流体传输系统组件。其主营产品包括:

1. 管件:包括接头、阀门、软管等,广泛应用于气动和液压系统。
2. 快速接头:用于快速连接和断开流体管道,提高工作效率。
3. 过滤器:用于去除流体中的杂质,保护系统免受污染。
4. 气动元件:如气缸、气动马达等,用于实现自动化控制。
5. 液压元件:如泵、马达、阀门等,用于实现精确的动力传递。

Legris的产品广泛应用于汽车、**、能源、工业自动化等多个领域。其优势在于:

1. 高品质:Legris严格遵循国际质量标准,确保产品的可靠性和耐用性。
2. 创新:Legris不断研发新技术和产品,以满足市场不断变化的需求。
3. 全球服务:Legris在全球设有多个生产基地和服务中心,为客户提供及时的技术支持和售后服务。

3101 16 17数据手册

厂牌 PDF简要描述 下载
LEGRIS 气动/液压/传动设备 LEGRIS 3101 16 17 3101 16 17数据手册

3101 16 17封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 440.4961
库存: 0
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
直接购买
加入购物车
