ED-HMI2020-101C-0232

产品描述: 1.5GHz 4 ARM® Cortex™-A72 1.5GHz,4 Core
供应商型号: SG-ED-HMI2020-101C-0232
供应商: 云汉优选
标准整包数: 1
EDATEC/上海晶珩 应用处理器与片上系统(SOC) ED-HMI2020-101C-0232

ED-HMI2020-101C-0232概述


    产品简介


    基本介绍

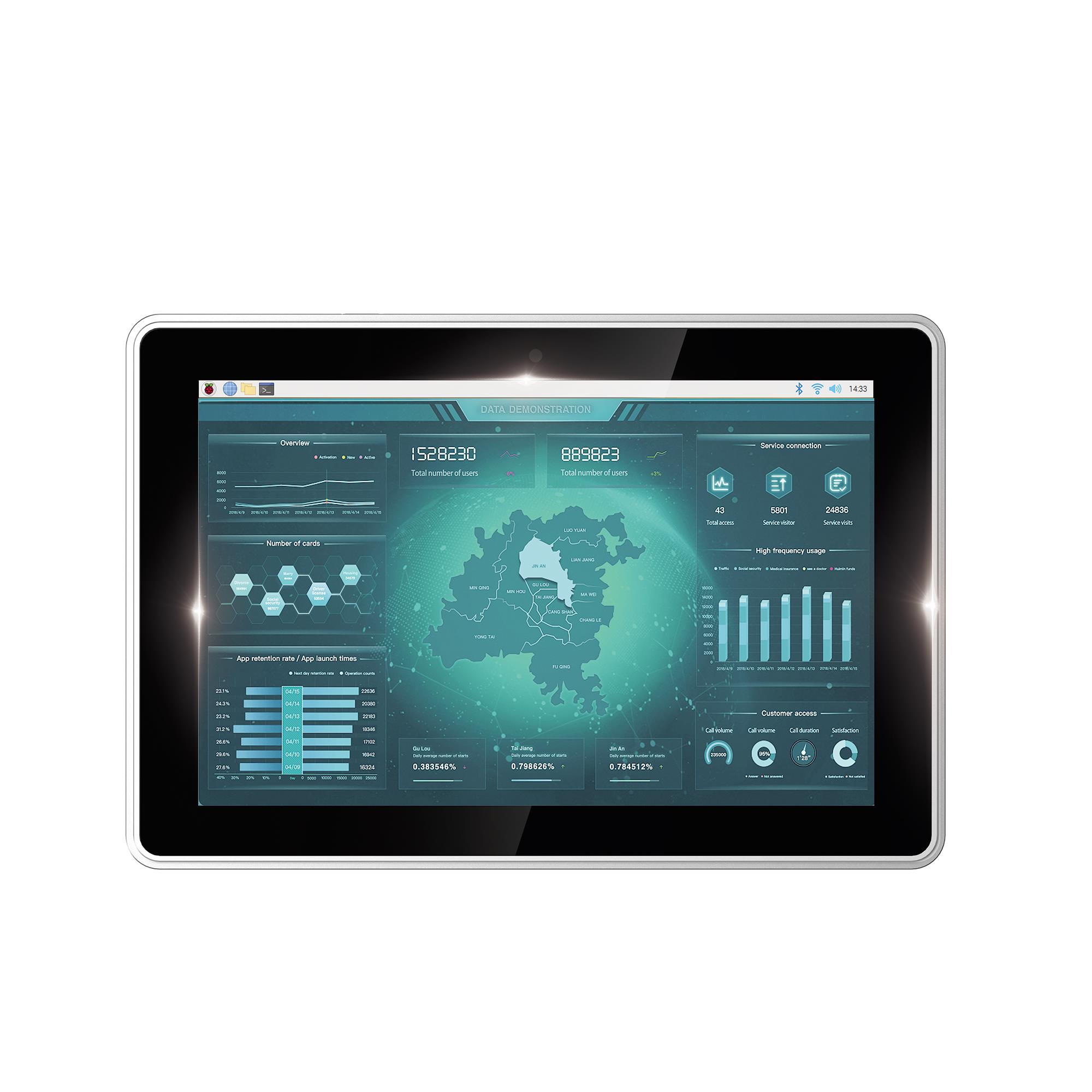

    ED-HMI2020-101C 是一款专为工业应用设计的10.1英寸人机界面(HMI)设备。它采用Raspberry Pi Compute Module 4(CM4)作为核心处理器,并配备了多点电容触摸屏。此设备具有强大的计算能力和丰富的接口配置,能够满足各种工业控制和自动化系统的应用需求。主要功能包括图形显示、网络通信、音频处理以及扩展接口等。ED-HMI2020-101C广泛应用于制造业、楼宇自动化、能源管理和交通控制等领域。

    技术参数


    主要技术规格
    - 显示屏: 10.1英寸TFT液晶屏,分辨率为1280x800
    - 处理器: Broadcom BCM2711,四核Arm Cortex-A72(ARM v8)64位SoC,主频1.5GHz
    - 内存: 最大可支持8GB LPDDR4 RAM和32GB eMMC存储
    - 网络: 10/100/1000M以太网端口,支持PoE扩展模块;支持2.4GHz和5GHz双频Wi-Fi和蓝牙
    - 存储: 支持Micro SD卡扩展
    - 电源输入范围: DC 9V~28V,具备反极保护、过压保护和过流保护
    - 安装方式: 嵌入式安装,符合VESA标准支架安装
    电气特性
    - 最大功率消耗: 20W
    - 认证: 符合FCC 47 CFR Part 15 Subpart B和EN IEC 62368-1/EN IEC 62311/EN IEC 61000-3-2/EN IEC 61000-3-3等国际标准
    工作环境
    - 工作温度: -20°C ~ 60°C
    - 存储温度: -25°C ~ 60°C
    - 湿度范围: 5% ~ 95%(非凝结)

    产品特点和优势


    独特功能和优势
    1. 高性能计算能力: 高达1.5GHz的四核处理器,提供卓越的计算性能,适用于复杂的数据处理任务。
    2. 多点触控屏幕: 支持最多10点触控,提供流畅的操作体验。
    3. 丰富的接口配置: 提供多个USB、HDMI、LAN和音频接口,方便连接外部设备。
    4. 高可靠性设计: 具备宽电压输入范围、反极保护、过压保护和过流保护等多重安全措施。
    5. 灵活的安装方式: 可嵌入式安装或通过VESA标准支架安装,适应多种应用场景。
    6. 数据安全保护: 集成了加密芯片,提供数据加密和认证功能,确保设备的安全性。

    应用案例和使用建议


    实际应用场景
    ED-HMI2020-101C在制造业中用于监控生产线状态,可以实时显示设备运行参数和生产数据。例如,在食品加工行业中,可以通过该设备监控每个工序的状态,提高生产效率并减少人为错误。
    使用建议
    - 散热管理: 由于设备具有较高的功耗,建议在长时间运行时采取有效的散热措施,如增加风扇或通风孔。
    - 固件更新: 定期检查并更新设备的固件版本,确保系统的稳定性和安全性。
    - 数据备份: 定期备份存储的数据,防止意外丢失。

    兼容性和支持


    兼容性
    ED-HMI2020-101C兼容Raspberry Pi CM4扩展模块,可通过额外的GPIO扩展口连接其他传感器或设备。此外,该设备还支持Micro SD卡扩展存储,便于数据管理。
    厂商支持
    EDA Technology Co., LTD提供全面的技术支持和售后服务,包括但不限于软件升级、故障排查和技术咨询。客户可通过电话或电子邮件获取技术支持,也可访问公司官方网站获取更多信息。

    常见问题与解决方案


    常见问题及解决方案
    1. 设备无法启动
    - 解决方案: 检查电源线是否插好,确认输入电压是否在9V~28V范围内。尝试更换电源适配器或电池。
    2. 触摸屏反应迟钝
    - 解决方案: 清洁触摸屏表面,确保无尘污垢干扰。检查驱动程序是否为最新版本,必要时更新驱动程序。
    3. 网络连接失败
    - 解决方案: 检查网络设置,确认IP地址、子网掩码和网关是否正确配置。重启路由器或交换机,重新连接设备。

    总结和推荐


    综合评估
    ED-HMI2020-101C凭借其高性能、多功能和高可靠性,非常适合工业控制和自动化领域的应用。该设备不仅提供了卓越的计算能力和广泛的接口配置,还具备强大的安全性和稳定性保障。无论是新项目还是现有系统的升级,ED-HMI2020-101C都是一个值得信赖的选择。
    推荐使用
    强烈推荐使用ED-HMI2020-101C。无论是在复杂的工业环境中,还是在快速发展的技术领域,它的高性能和灵活性都能帮助用户实现高效可靠的控制和管理。

ED-HMI2020-101C-0232参数

参数
程序存储器类型 -
主要属性 -
速度 1.5GHz
I/O电压 -
外设 -
内核数 4
Flash大小 -
RAM大小 -
接口类型 -
最小工作供电电压 -
最大工作供电电压 -
最大时钟频率 -
核心处理器 ARM® Cortex™-A72 1.5GHz,4 Core
包装方式 盒装

ED-HMI2020-101C-0232厂商介绍

EDATEC公司是一家专注于提供先进电子制造服务的公司,其主要产品包括电子组件和系统。以下是EDATEC公司的一些主要产品分类和应用领域:

1. 电子组件:EDATEC提供各种电子组件,包括电阻、电容、电感、二极管、晶体管等,这些组件广泛应用于消费电子、工业控制、通信设备、汽车电子等领域。

2. 电路板:EDATEC设计和制造各种类型的电路板,如PCB、FPCB、RFPCB等,这些电路板被广泛应用于计算机、通信、医疗设备、汽车电子等高科技领域。

3. 电子系统:EDATEC还提供完整的电子系统解决方案,包括电源管理系统、信号处理系统、控制系统等,这些系统被广泛应用于****、**、工业自动化等领域。

EDATEC的优势在于:

1. 技术创新:EDATEC不断进行技术创新,开发出性能更优、可靠性更高的电子组件和系统。

2. 定制服务:EDATEC提供定制化的电子制造服务,满足客户的个性化需求。

3. 质量控制:EDATEC拥有严格的质量控制体系,确保产品的可靠性和一致性。

4. 快速响应:EDATEC能够快速响应客户需求,提供及时的技术支持和服务。

ED-HMI2020-101C-0232数据手册

厂牌 PDF简要描述 下载
EDATEC/上海晶珩 应用处理器与片上系统(SOC) EDATEC/上海晶珩 ED-HMI2020-101C-0232 ED-HMI2020-101C-0232数据手册

ED-HMI2020-101C-0232封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1994.9553
50+ ¥ 1918.2263
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1994.95
